Hệ thống BMS Honeywell – Thiết bị & Giải pháp Quản lý Tòa nhà

Các dòng thiết bị BMS Honeywell tại IHN

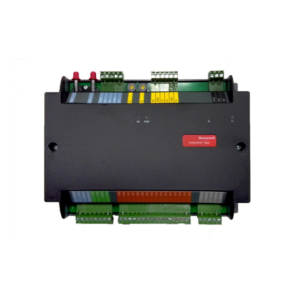

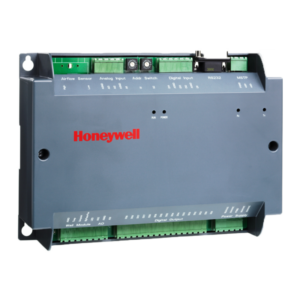

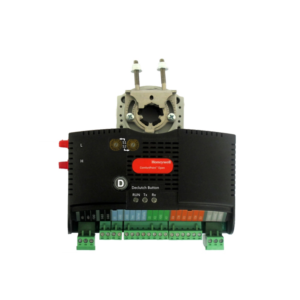

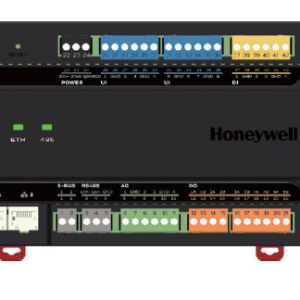

• Optimizer Suite – controller IP thế hệ mới trên nền Niagara: Advanced, Essential, Unitary, VAV, Supervisor. Hợp với dự án mới cần kiến trúc IP thuần và mở rộng theo giai đoạn.
• CIPer IP Controllers – Model 10/30/50, điều khiển BACnet/IP với thiết kế IP-in-a-box. Thường dùng cho AHU, plant room và các tủ nhiều điểm I/O trên hạ tầng mạng sẵn có.

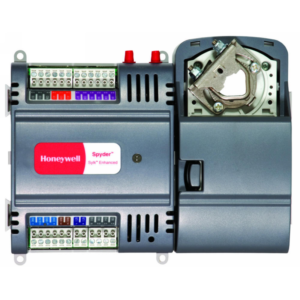

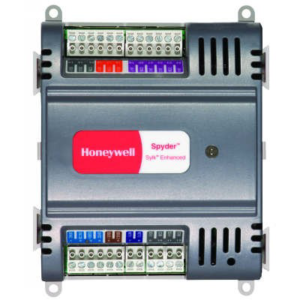

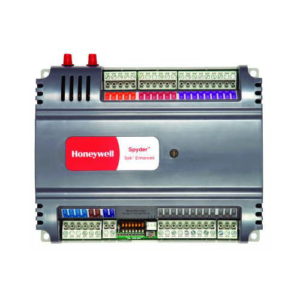

• Spyder Controllers – Model 5, Model 7 và Spyder Classic (BACnet/LON), lập trình đồ họa trên Niagara, dùng cho AHU, VAV, FCU khi sequence cần tùy biến theo dự án.

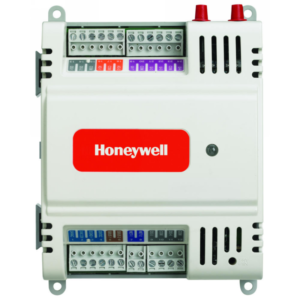

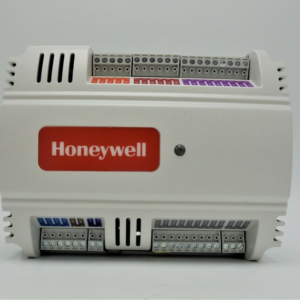

• Stryker Controllers – controller cấu hình sẵn (BACnet/LON) cho VAV và CVAHU. Triển khai nhanh, chi phí hợp lý khi số điểm lớn nhưng logic lặp lại.

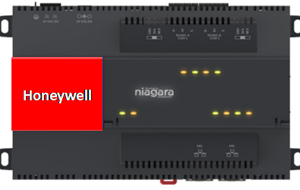

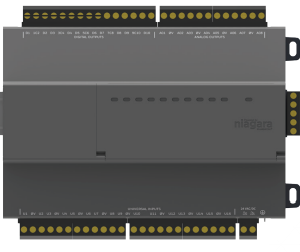

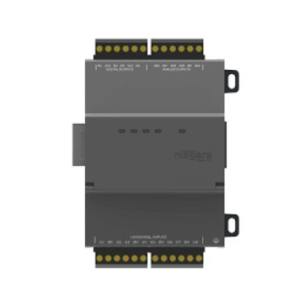

• HON-9000 – controller tích hợp nền Niagara 4 kèm module mở rộng I/O, kết nối BACnet, Modbus và LON; vị trí điển hình là plant room và điểm gom dữ liệu hệ trung tâm.

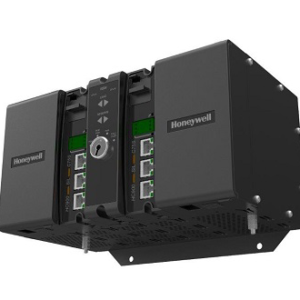

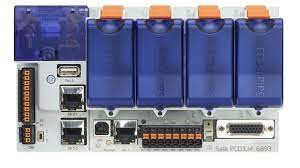

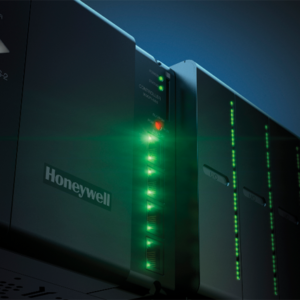

• PLC Honeywell – QronoX, ControlEdge PLC và HC900 cho tự động hóa quy trình, hệ utilities nhà máy và ứng dụng cần dự phòng.
• Phần mềm Niagara N4.14 – nền tảng Niagara Framework và bộ WEBs-N4: Supervisor, Analytics, Enterprise Security, Healthy Building Dashboard – lớp giám sát, đồ họa, alarm, trend và report.
• Thermostats – TC500A, TB3026B, TB3, TF428, SuitePRO, ZonePRO – hỗ trợ BACnet, điều khiển FCU/AHU/VAV tại phòng và đưa dữ liệu về BMS.

Hệ thống BMS Honeywell hoạt động như thế nào?

Field Devices → DDC / Controller → mạng BACnet / Modbus → Supervisor (Niagara) → BMS Server / Workstation → Graphics, Alarm, Trend, Report

Lớp dưới cùng là field devices: cảm biến nhiệt độ, độ ẩm, áp suất, chênh áp, DP switch, van, damper actuator, đồng hồ đo. Tín hiệu AI/AO/DI/DO của chúng đấu về controller trong tủ BMS. Số lượng và loại điểm ở lớp này chính là Points List – tài liệu quyết định chọn controller nào, bao nhiêu module I/O và bố trí tủ ra sao.

Controller là nơi chạy logic. Sequence of operation – khởi động AHU theo lịch, điều khiển van nước lạnh theo nhiệt độ hồi, interlock quạt với damper, luân phiên bơm – được nạp xuống controller để hệ thống vẫn chạy đúng khi mất kết nối lên server.

Các controller nối với nhau qua BACnet/IP, BACnet MS/TP hoặc Modbus tùy thiết bị và thiết kế mạng. Supervisor nền Niagara gom dữ liệu, chuẩn hóa point, lưu trend và đẩy alarm; workstation và màn hình đồ họa là nơi vận hành viên theo dõi, can thiệp.

Tùy phạm vi từng dự án, BMS có thể giám sát hoặc điều khiển thêm hệ chiller, AHU, FCU, bơm, hệ nước, đồng hồ điện, máy phát, ATS, chiếu sáng, cũng như nhận interface từ hệ báo cháy và các hệ third-party khác. Không phải công trình nào cũng tích hợp đủ các hạng mục này – phạm vi tích hợp phải được chốt trong specification và Points List trước khi thiết kế. Xem thêm cách IHN tiếp cận hệ thống quản lý tòa nhà BMS.

Năng lực triển khai BMS Honeywell của IHN

Điểm khác biệt của IHN là chuỗi khép kín: Design → Supply → Installation → Programming → Integration → Testing & Commissioning. Khi một đơn vị làm xuyên suốt, thiết kế được viết theo hướng thi công được, controller chọn đúng nhu cầu thay vì thừa điểm, xung đột giữa các bên giảm và rủi ro ở giai đoạn T&C – vốn tốn kém nhất để sửa – thấp hơn đáng kể.

1. Tư vấn

Tiếp nhận bản vẽ, specification, BOQ, Points List, sequence of operation và yêu cầu vận hành của Chủ đầu tư để xác định phạm vi thực tế trước khi đề xuất cấu hình.

2. Thiết kế

BMS architecture, chọn controller, Points List, phân bổ I/O, network architecture, kiến trúc tích hợp, bố trí tủ BMS, control schematic, sequence of operation và rà soát BOQ theo hướng value engineering. Tham khảo tư vấn thiết kế BMS.

3. Cung cấp thiết bị Honeywell

Controller, supervisor, thermostat, module I/O và phụ kiện theo đúng cấu hình đã duyệt; field devices được cung cấp khi thuộc phạm vi hợp đồng. Xem dịch vụ cung cấp thiết bị ELV.

4. Thi công

Gia công và lắp tủ BMS, lắp controller và module I/O, đấu nối điểm I/O, kéo control cable, lắp field devices, thi công mạng BACnet/Modbus và phối hợp hiện trường với nhà thầu cơ điện. Xem thi công hệ thống BMS.

5. Programming & Integration

Lập trình controller theo sequence, dựng graphics, cấu hình alarm, trend, schedule, thiết lập truyền thông BACnet/Modbus, tích hợp thiết bị third-party và cấu hình supervisor Niagara.

6. Testing & Commissioning

Point-to-point test, kiểm tra I/O, communication test, chạy thử sequence, kiểm tra alarm/trend và graphics, thử interlock, integration test, functional test, lập và đóng defect list trước khi nghiệm thu.

7. Bàn giao & hỗ trợ kỹ thuật

Bàn giao as-built, backup cấu hình và chương trình, hướng dẫn vận hành cho đội O&M và hỗ trợ kỹ thuật theo phạm vi hợp đồng.

Ứng dụng theo loại công trình

• Khách sạn & resort – HVAC, FCU/AHU, theo dõi năng lượng và cảnh báo sự cố, giao diện đủ đơn giản cho đội kỹ thuật vận hành ca.
• Bệnh viện – HVAC và utilities, giám sát điều kiện môi trường ở khu vực có yêu cầu riêng, cùng interface theo quy định từng dự án.
• Tòa nhà thương mại – HVAC, hệ điện, đo đếm năng lượng theo khu hoặc theo khách thuê và các hệ utilities dùng chung.
• Chung cư – central plant, bơm, hệ nước và khu vực công cộng; phạm vi gọn hơn nhưng cần rõ ranh giới với hệ ELV khác.
• Nhà máy – utilities, HVAC khu văn phòng và sản xuất, đo đếm năng lượng và các hệ kỹ thuật theo yêu cầu vận hành.

Dự án BMS Honeywell IHN đã thực hiện

• Grand Victory Hotel Tam Đảo – Tam Đảo, Vĩnh Phúc. BMS Honeywell trong gói Hotel ELV trọn gói. Vai trò: nhà thầu điện nhẹ, cung cấp và lắp đặt. Đã hoàn thành.
• Vega City Nha Trang – Nha Trang, Khánh Hòa, CĐT KDI Holdings. BMS Honeywell giám sát và điều khiển tập trung các hệ cơ điện. Vai trò: nhà thầu điện nhẹ, cung cấp và thi công. Đã hoàn thành.
• Crystal Holidays Harbour Vân Đồn – Vân Đồn, Quảng Ninh, CĐT Everland Vân Đồn. BMS Honeywell cùng cụm Hotel ELV. Vai trò: nhà thầu điện nhẹ, cung cấp và lắp đặt. Đang triển khai.

IHN vận hành theo hệ thống quản lý chất lượng đã được chứng nhận ISO 9001.

Câu hỏi thường gặp về BMS Honeywell

BMS Honeywell là gì?

Là hệ thống quản lý tòa nhà xây trên thiết bị và phần mềm Honeywell: controller điều khiển tại chỗ, mạng BACnet/Modbus và lớp giám sát Niagara để vận hành tập trung HVAC cùng các hệ cơ điện.

IHN có cung cấp thiết bị BMS Honeywell không?

Có. IHN cung cấp controller, supervisor, thermostat, module I/O và phụ kiện Honeywell theo cấu hình của từng dự án.

IHN có nhận thi công hệ thống BMS Honeywell không?

Có. IHN thực hiện tủ BMS, lắp controller, đấu nối I/O, control cable, field devices và mạng truyền thông, phối hợp hiện trường với nhà thầu cơ điện.

IHN có lập trình và T&C BMS Honeywell không?

Có. Gồm lập trình controller theo sequence, graphics, alarm, trend, schedule; sau đó point-to-point test, sequence test, integration test và functional test đến khi đóng defect list.

Honeywell BMS dùng BACnet hay Modbus?

Cả hai. Trục chính thường là BACnet/IP hoặc BACnet MS/TP giữa các controller; Modbus RTU/TCP dùng khi kết nối thiết bị third-party như biến tần, đồng hồ điện, tủ chiller. Giao thức khả dụng tùy model.

CIPer và Spyder khác nhau thế nào?

CIPer là controller BACnet/IP, hợp khi hạ tầng IP sẵn sàng và cần mật độ điểm lớn tại tủ. Spyder là controller lập trình cho thiết bị đầu cuối như AHU, VAV, FCU, có bản BACnet MS/TP và LON. Hai dòng thường dùng bổ trợ nhau trong cùng một hệ.

BMS Honeywell tích hợp được hệ third-party không?

Được, qua BACnet, Modbus hoặc driver của Niagara. Khả năng tích hợp phụ thuộc giao thức và bảng point mà thiết bị bên thứ ba mở ra, nên phải xác nhận ở giai đoạn thiết kế thay vì giả định.

Cần gửi tài liệu gì để IHN báo giá BMS?

Tối thiểu là Points List và bản vẽ mặt bằng cơ điện; đầy đủ hơn thì thêm BOQ, specification, sequence of operation và sơ đồ nguyên lý. Có đủ các tài liệu này, cấu hình controller và số module I/O được chốt chính xác ngay từ đầu.

Cần thiết kế hoặc báo giá hệ thống BMS Honeywell?

IHN hỗ trợ Chủ đầu tư, tư vấn thiết kế, tổng thầu, nhà thầu MEP/ELV và đơn vị vận hành từ Design → Supply → Installation → Programming → Integration → Testing & Commissioning.
