Với hệ thống IBS, bộ hồ sơ nghiệm thu là sản phẩm bàn giao ngang hàng với phần cứng. Phần lớn RF path nằm sau trần, trong hộp kỹ thuật và trong trục đứng — sau khi bàn giao, không ai nhìn thấy tuyến cáp nữa. Thứ duy nhất cho biết tuyến nào đi đâu, qua coupler nào, dài bao nhiêu mét chính là hồ sơ hoàn công.

Bài viết này trình bày cấu trúc đầy đủ của bộ hồ sơ nghiệm thu IBS, checklist kiểm tra trước bàn giao, và quy trình nghiệm thu với nhà mạng. Phần công tác thi công được trình bày trong bài Thi công hệ thống IBS; phần đo kiểm chi tiết trong bài RF Testing và Commissioning hệ thống IBS.

Hồ sơ nghiệm thu IBS gồm những gì?

Hồ sơ nghiệm thu hệ thống IBS gồm năm nhóm: hồ sơ thiết kế (approved drawing, RF design, antenna layout, riser diagram, link budget); hồ sơ vật tư (material approval, datasheet, CO/CQ); hồ sơ QA/QC (nghiệm thu vật tư, installation checklist, nghiệm thu phần che khuất); test report kèm file đo gốc và chứng nhận hiệu chuẩn thiết bị; và as-built drawing phản ánh đúng hiện trạng.

Nhóm 1 – Hồ sơ thiết kế

• Approved drawing và shop drawing đã được Tư vấn giám sát, Chủ đầu tư phê duyệt, kèm danh mục điểm khác biệt (deviation list) so với thiết kế cơ sở.
• RF design và thuyết minh kỹ thuật.
• Antenna layout từng tầng, thể hiện vị trí, cao độ, chủng loại và hướng của từng anten.
• Riser diagram và sơ đồ nguyên lý (schematic) thể hiện toàn bộ cấu trúc phân phối từ POI xuống từng nhánh.
• Link budget cho từng tuyến — đây là tài liệu đối chiếu bắt buộc khi đánh giá kết quả đo Cable Loss.

Lưu ý thực tế: nếu trong quá trình thi công tuyến feeder phải đi vòng tránh MEP làm chiều dài thực tế dài hơn bản vẽ, link budget phải được tính lại và bản tính lại phải nằm trong hồ sơ. Nộp link budget của thiết kế ban đầu trong khi hiện trạng đã khác là lỗi hồ sơ thường bị bên nghiệm thu trả lại.

Nhóm 2 – Hồ sơ vật tư

• Material approval — phiếu trình duyệt vật tư đã được chấp thuận cho từng chủng loại.
• Datasheet của feeder, antenna, connector, splitter, coupler, tapper, tải giả 50 Ω và POI. Datasheet phải thể hiện rõ dải tần hoạt động — đây là thông số quyết định khả năng mở rộng sang băng tần mới về sau.
• CO/CQ (chứng nhận xuất xứ và chứng nhận chất lượng) nếu hồ sơ mời thầu hoặc Chủ đầu tư yêu cầu.
• Ảnh chụp vật tư khi nhập kho công trường kèm số lô, phục vụ đối chiếu về sau.

Nhóm 3 – Hồ sơ QA/QC

Đây là nhóm chứng minh chất lượng ở những công đoạn không thể kiểm tra lại sau khi hoàn thiện.

• Biên bản nghiệm thu vật tư đầu vào (incoming inspection): đối chiếu vật tư thực tế với material approval và datasheet.
• Installation checklist theo từng tầng, từng khu vực: routing, bending radius, gia công connector, vị trí và hướng anten, tải giả, grounding, labeling.
• Biên bản nghiệm thu công việc xây dựng theo quy định quản lý chất lượng thi công hiện hành.
• Biên bản nghiệm thu phần che khuất trước khi đóng trần — hạng mục quan trọng nhất trong nhóm này. Sau khi trần đóng lại, không còn cách nào xác nhận anten có đúng vị trí, feeder có đúng bán kính uốn, port có đủ tải giả hay không, ngoài chính biên bản và ảnh chụp tại thời điểm đó.

Kinh nghiệm thực tế: ảnh chụp hiện trường kèm biên bản che khuất nên có mã tuyến trong khung hình (đặt nhãn cạnh thiết bị khi chụp). Một album ảnh không xác định được vị trí thì không dùng để nghiệm thu được.

Nhóm 4 – Test report

Test report là phần được soi kỹ nhất trong toàn bộ hồ sơ.

Ba lỗi hồ sơ thường gặp nhất ở nhóm này:

1. Chỉ nộp bảng kết luận, không nộp file đo gốc. Bên nghiệm thu không có cách nào kiểm chứng, và khi hệ thống có sự cố về sau cũng không có dữ liệu đối chiếu trạng thái ban đầu.
2. Mã tuyến trong test report không trùng mã nhãn trên hiện trường. Chỉ cần viết tắt khác đi là toàn bộ khả năng truy vết biến mất.
3. Ghi Return Loss âm nhưng so với ngưỡng dương. Lỗi trình bày, nhưng đủ để phải làm lại biên bản.

Nhóm 5 – As-built

Với hầu hết hệ thống ELV, as-built là hồ sơ lưu trữ. Với IBS, as-built là công cụ vận hành.

Lý do: khi hệ thống có sự cố sau bàn giao, kết quả đo DTF trả về chiều dài cáp tính từ cổng đo, không phải một vị trí trong tòa nhà. Chỉ khi đối chiếu với as-built và cable schedule thì con số đó mới quy chiếu được ra “đầu nối tại coupler tầng 7”. Nếu as-built sai, đội bảo trì mở nhầm trần, đo nhầm tuyến, và mọi kết quả DTF trở nên vô nghĩa.

As-built của IBS phải phản ánh chính xác

• Feeder routing thực tế kèm chiều dài từng đoạn.
• Vị trí antenna thực tế, chủng loại và hướng.
• Splitter, coupler, tapper thực tế kèm coupling ratio.
• Vị trí tải giả 50 Ω trên các port không sử dụng.
• POI, sơ đồ đấu nối và trị số attenuator pad của từng nhà mạng — hạng mục hay bị thay đổi tại chỗ trong quá trình tối ưu mà không ai cập nhật lại.

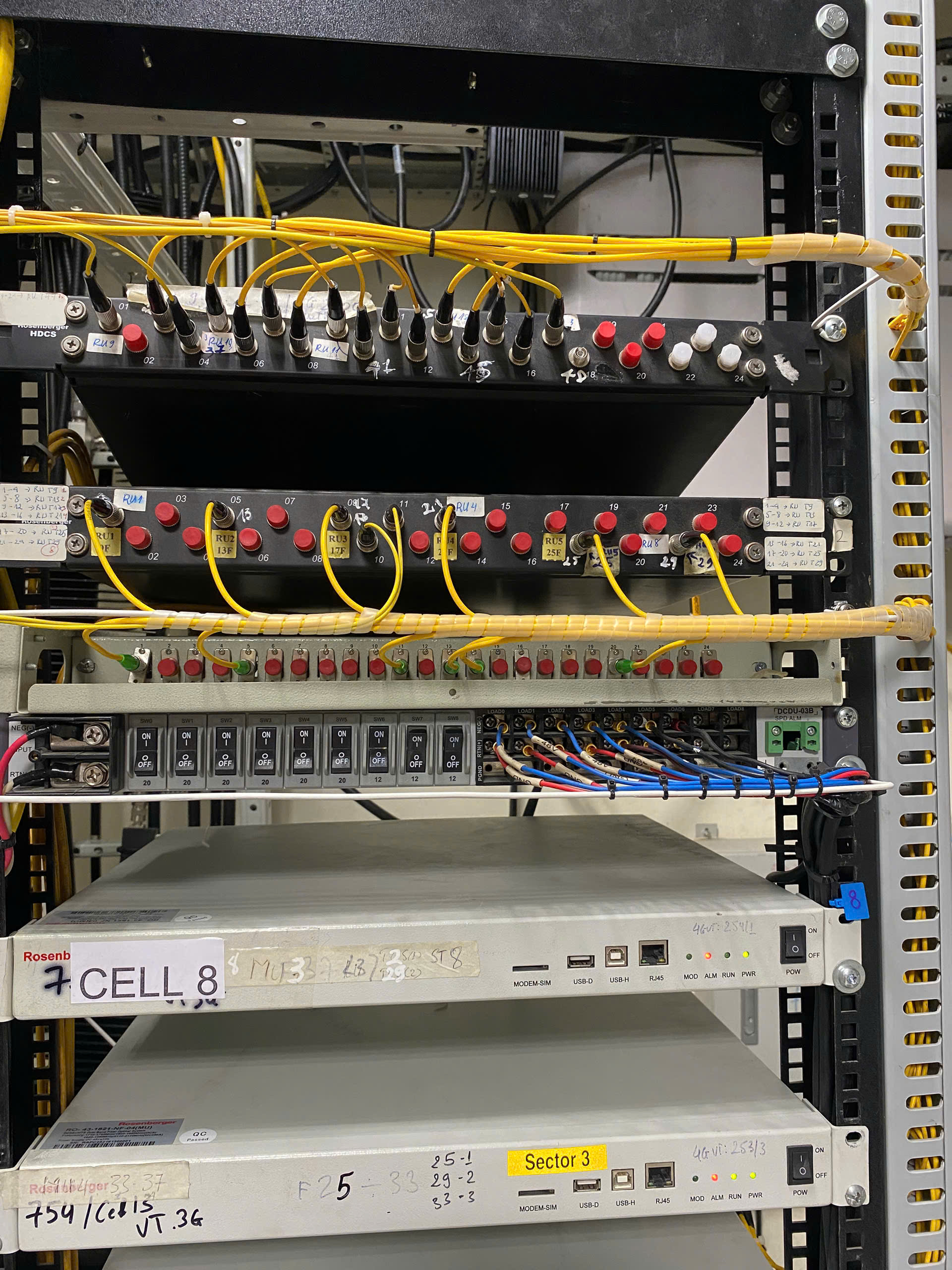

• Equipment ID theo hệ mã đã dùng trên hiện trường.
• Loại connector tại từng điểm.
• Toàn bộ thay đổi so với thiết kế kèm lý do và văn bản phê duyệt.

Bốn tình huống as-built quyết định chi phí

1. Troubleshooting khi chất lượng sóng suy giảm — có as-built thì khoanh vùng bằng DTF rồi mở đúng một vị trí; không có thì dò từng đoạn.
2. Mở rộng hệ thống cho khu vực mới — cần biết công suất còn dư tại từng điểm chia.
3. Bổ sung band khi nhà mạng triển khai tần số mới — cần biết dải tần của toàn bộ vật tư thụ động đang lắp.
4. Nâng cấp 4G/5G — cần đánh giá hạ tầng hiện hữu có đáp ứng băng 3,5 GHz và cấu hình MIMO hay không. Một hệ thống có as-built chuẩn được đánh giá trên bàn giấy; một hệ thống không có as-built phải khảo sát và đo lại từ đầu.

Checklist nghiệm thu hệ thống IBS

Quy trình nghiệm thu với nhà mạng

Nhà thầu IBS → Tổng thầu / Chủ đầu tư → Nhà mạng → Testing → Điều chỉnh → Acceptance

Diễn biến thực tế

1. Nhà thầu hoàn tất thi công và tự đo kiểm hạ tầng thụ động, lập hồ sơ pre-commissioning.
2. Hồ sơ chuyển qua Tổng thầu hoặc Chủ đầu tư để rà soát.

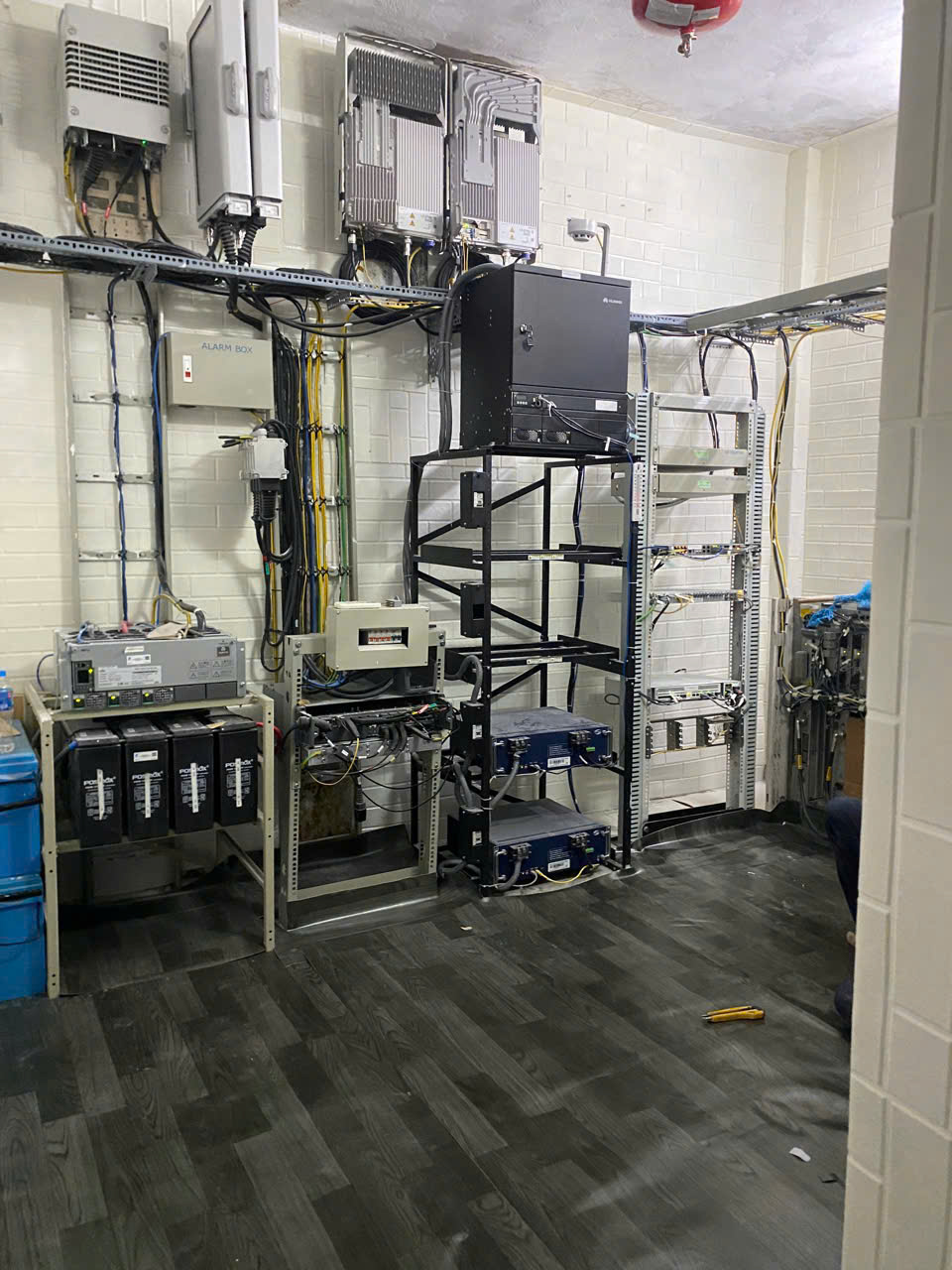

3. Chủ đầu tư làm việc với nhà mạng để đưa thiết bị nguồn vào phòng máy.
4. Nhà mạng đấu nối vào POI và phát sóng thử nghiệm.
5. Hai bên phối hợp Walk Test trên toàn bộ mặt bằng.
6. Các điểm chưa đạt được xử lý và tối ưu: điều chỉnh attenuator pad, đổi coupling ratio, bổ sung hoặc xoay hướng anten.
7. Đo lại và ký biên bản site acceptance khi đạt bộ chỉ tiêu.

Nội dung phải thống nhất bằng văn bản với nhà mạng

Tốt nhất là thống nhất từ giai đoạn thiết kế, không phải khi đã thi công xong:

• RF design và phương án đấu nối
• Frequency và band sẽ phát
• Cấu hình và vị trí POI
• Mức signal input tại giao diện và trị số attenuator pad
• Antenna distribution và số lượng anten theo tầng
• Test criteria và phương pháp đo
• Coverage KPI
• Định dạng test report được chấp nhận
• Điều kiện site acceptance và mốc bàn giao

Tiêu chuẩn và căn cứ pháp lý

Ngoài ra, yêu cầu kỹ thuật của từng nhà mạng và yêu cầu riêng trong hồ sơ mời thầu luôn là căn cứ có hiệu lực trực tiếp — trong nhiều trường hợp chặt hơn tiêu chuẩn chung.

Câu hỏi thường gặp

Hồ sơ nghiệm thu IBS gồm những gì?

Năm nhóm: hồ sơ thiết kế (approved drawing, RF design, antenna layout, riser diagram, link budget đã tính lại theo thực tế); hồ sơ vật tư (material approval, datasheet có ghi dải tần, CO/CQ nếu yêu cầu); hồ sơ QA/QC (nghiệm thu vật tư, installation checklist, nghiệm thu công việc, nghiệm thu phần che khuất); test report kèm file đo gốc và giấy chứng nhận hiệu chuẩn thiết bị; và as-built drawing phản ánh đúng hiện trạng.

Hệ thống IBS nghiệm thu với nhà mạng như thế nào?

Nhà thầu IBS hoàn tất thi công và đo kiểm hạ tầng thụ động, chuyển hồ sơ qua Tổng thầu hoặc Chủ đầu tư. Nhà mạng đưa thiết bị nguồn vào, đấu nối qua POI và phát sóng thử. Hai bên phối hợp Walk Test, xử lý các điểm chưa đạt bằng cách điều chỉnh pad công suất, đổi coupling ratio hoặc bổ sung anten, đo lại và ký biên bản site acceptance. Bộ KPI của mỗi nhà mạng là khác nhau, phải căn cứ văn bản yêu cầu kỹ thuật hiện hành cho từng dự án.

Vì sao test report phải nộp kèm file đo gốc?

Vì bảng kết luận đạt hoặc không đạt không kiểm chứng được. File đo gốc cho phép bên nghiệm thu xác minh dải tần đã quét, tham số Vp đã khai, và biên độ thực của các đỉnh phản xạ. Quan trọng hơn, khi hệ thống có sự cố sau vài năm vận hành, file đo lúc bàn giao là dữ liệu duy nhất để so sánh và xác định điều gì đã thay đổi.

As-built của hệ thống IBS khác gì as-built thông thường?

Ngoài các nội dung thông thường, as-built của IBS phải có: chiều dài thực tế từng đoạn feeder, coupling ratio của từng coupler, vị trí tải giả 50 Ω, trị số attenuator pad tại POI, và loại connector tại từng điểm. Đây là các dữ liệu bắt buộc để quy chiếu kết quả đo DTF ra vị trí vật lý khi troubleshooting, và để đánh giá khả năng nâng cấp lên băng tần mới mà không phải khảo sát lại.

Biên bản nghiệm thu phần che khuất có bắt buộc không?

Với hệ thống IBS thì có, vì phần lớn RF path nằm trên trần. Sau khi đóng trần, không còn cách nào xác nhận anten đúng vị trí và hướng, feeder đạt bán kính uốn, hay port đã lắp đủ tải giả — ngoài chính biên bản và ảnh chụp tại thời điểm nghiệm thu che khuất. Ảnh chụp nên có nhãn mã tuyến trong khung hình để truy vết được.
