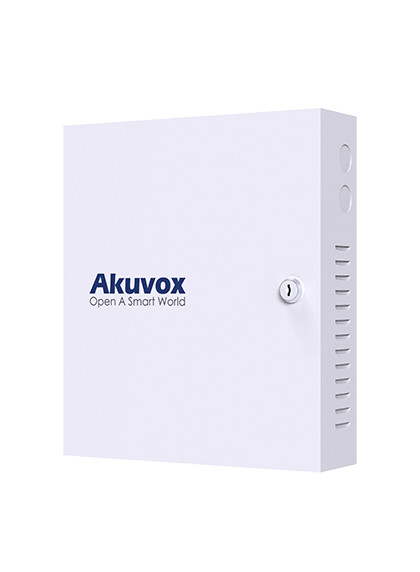

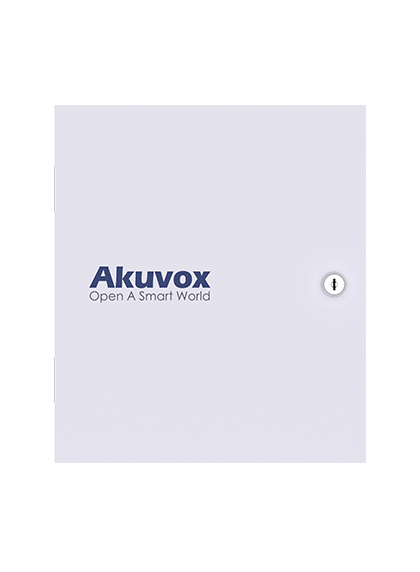

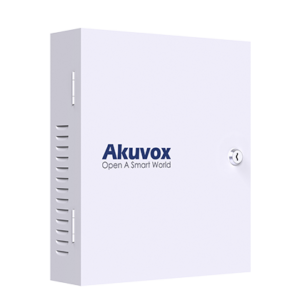

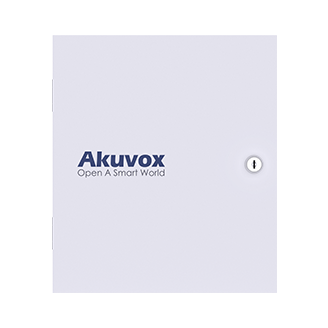

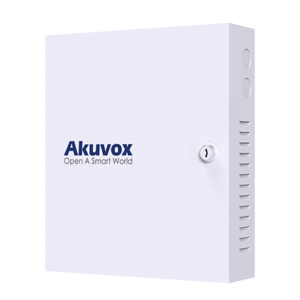

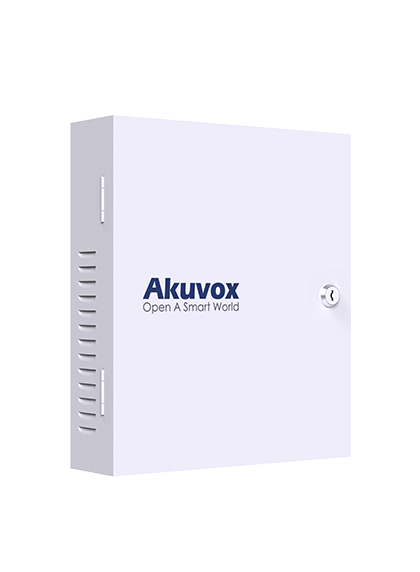

Akuvox EC33 – Bộ điều khiển kiểm soát thang máy IP

Akuvox EC33 – Bộ điều khiển kiểm soát thang máy IP cho tòa nhà nhiều tầng

Akuvox EC33 là bộ điều khiển kiểm soát thang máy hoạt động trên nền IP, làm việc được với toàn bộ dải thiết bị intercom và đầu cuối kiểm soát ra vào của Akuvox. Nhiệm vụ của EC33 là chen một lớp phân quyền vào giữa người dùng và bảng nút gọi tầng trong cabin: chỉ khi thẻ hoặc quyền truy cập hợp lệ, ngõ relay tương ứng mới được kích để cho phép chọn tầng đó. Đây là cách phổ biến nhất để chặn tình trạng người lạ đi thang lên bất kỳ tầng nào sau khi đã lọt qua sảnh.

EC33 thường được dùng cho chung cư nhiều căn hộ và tòa nhà văn phòng — những nơi mà an ninh sảnh và an ninh tầng phải tách bạch. Thiết bị cung cấp 32 ngõ relay, có thể mở rộng lên 64 ngõ bằng một bo mở rộng, lưu 20.000 thẻ và 100.000 nhật ký ngay trên thiết bị, đồng thời hỗ trợ đầu đọc chuẩn Wiegand 26/34. Với hồ sơ thiết kế, điều này nghĩa là một bộ EC33 đủ phủ cho tòa nhà tới 32 điểm điều khiển và vẫn còn dư địa mở rộng mà không phải thay đổi kiến trúc hệ thống.

Vì sao chọn giải pháp kiểm soát thang máy trên nền IP

Điểm khác biệt của giải pháp trên nền IP so với các bộ kiểm soát thang máy kiểu cũ nằm ở khâu vận hành. Toàn bộ danh sách thẻ và quyền tầng được quản lý qua mạng, không phải mang máy tính tới từng tủ để nạp dữ liệu. Khi có cư dân mới hoặc nhân sự nghỉ việc, ban quản lý cập nhật quyền tại chỗ và thay đổi có hiệu lực ngay. Nhật ký lưu trên thiết bị cũng giúp truy vết ai đã đi lên tầng nào vào thời điểm nào — dữ liệu này thường được yêu cầu trong quy trình xử lý sự cố an ninh của các tòa nhà quản lý chuyên nghiệp.

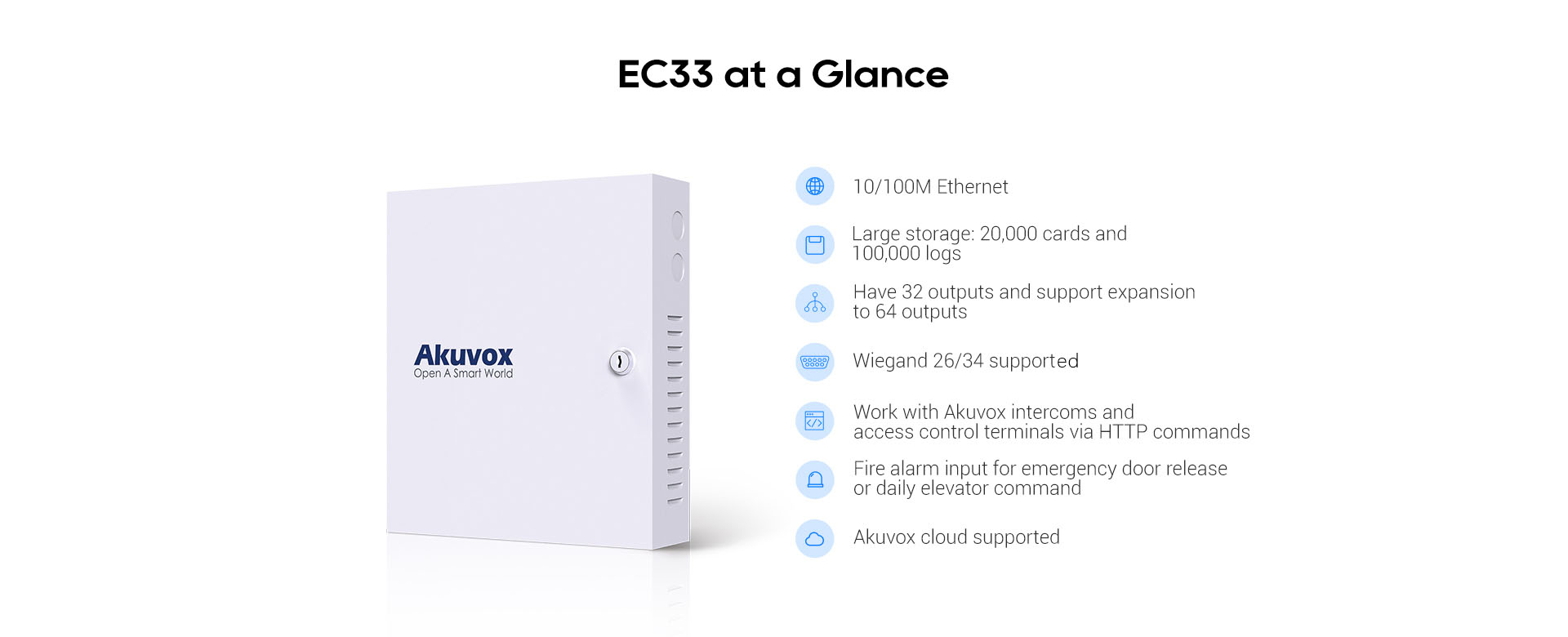

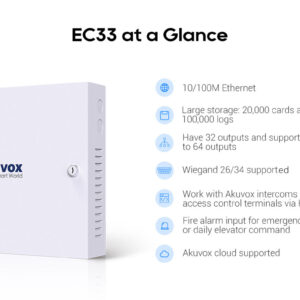

Điểm nổi bật của Akuvox EC33

• Kiểm soát thang máy trên nền IP, kết nối trực tiếp vào hạ tầng mạng của tòa nhà
• 32 ngõ relay đầu ra cho các điểm điều khiển tầng
• Hỗ trợ đấu thêm một bo mở rộng để đạt tổng cộng 64 ngõ ra
• Hỗ trợ đầu đọc thẻ chuẩn Wiegand 26/34
• Dung lượng lưu trữ 20.000 thẻ và 100.000 nhật ký
• Giao tiếp TCP/IP và RS485
• Hoạt động cùng màn hình trong nhà Akuvox để gọi thang từ xa
• Tương thích với các dòng intercom và đầu cuối kiểm soát ra vào Akuvox

Mã đặt hàng và cấu hình Akuvox EC33

Thông số kỹ thuật Akuvox EC33

Ứng dụng trong dự án

Chung cư cao tầng và khu căn hộ

Ở chung cư, cư dân tầng 12 không có lý do gì để bấm được nút tầng 20. EC33 cho phép gán quyền tầng theo thẻ cư dân: quẹt thẻ trong cabin thì chỉ tầng nhà mình và các tầng tiện ích công cộng được kích hoạt. Với dự án nhiều block, số ngõ relay của EC33 quyết định số tầng điều khiển được trên mỗi bộ, nên khối lượng thường được tính theo số cabin và số tầng cần khống chế chứ không theo số căn hộ.

Tòa nhà văn phòng cho thuê

Văn phòng cho thuê có đặc thù là mỗi tầng thuộc một khách thuê khác nhau, và danh sách nhân sự thay đổi liên tục. Kiểm soát thang máy bằng EC33 giúp ban quản lý phân quyền theo tầng ngay trên hệ thống thẻ, không cần bố trí thêm nhân sự tại sảnh thang. Khi khách thuê chuyển tầng hoặc kết thúc hợp đồng, việc thu hồi quyền chỉ là thao tác cấu hình.

Căn hộ dịch vụ và khách sạn

Với căn hộ dịch vụ, quyền đi thang gắn với thời hạn lưu trú. EC33 lưu tới 20.000 thẻ trên thiết bị nên đáp ứng được lượng khách luân chuyển lớn, đồng thời 100.000 nhật ký truy cập là cơ sở dữ liệu đủ dài để đối chiếu khi có khiếu nại hoặc sự cố an ninh. Chức năng gọi thang từ xa qua màn hình trong nhà Akuvox cũng hữu ích cho mô hình lễ tân hỗ trợ khách.

Tòa nhà hỗn hợp và khu phức hợp

Công trình hỗn hợp thường có tầng thương mại, tầng văn phòng và tầng căn hộ dùng chung một cụm thang hoặc các cụm thang liên thông. Bài toán thiết kế là tách nhóm tầng theo loại người dùng. EC33 xử lý việc này bằng cách ánh xạ quyền của từng nhóm thẻ tới nhóm ngõ relay tương ứng; nếu số tầng vượt 32, đấu thêm bo mở rộng để nâng lên 64 ngõ ra thay vì phải bổ sung thêm bộ điều khiển thứ hai.

Tích hợp hệ thống

EC33 nằm ở điểm giao giữa hệ intercom, hệ kiểm soát ra vào và tủ điều khiển thang máy. Khi lập bản vẽ, cần xác định rõ ranh giới trách nhiệm giữa nhà thầu ELV và nhà thầu thang máy, đặc biệt là điểm đấu ngõ relay vào bảng nút gọi tầng. Các khả năng kết nối chính gồm:

• Kết nối mạng qua TCP/IP, cùng hạ tầng LAN với các thiết bị Akuvox khác trong công trình
• Giao tiếp RS485 cho các đấu nối cục bộ trong tủ điều khiển
• Nhận dữ liệu từ đầu đọc thẻ chuẩn Wiegand 26/34 đặt trong cabin hoặc tại sảnh thang
• Làm việc cùng các dòng intercom và đầu cuối kiểm soát ra vào Akuvox trong cùng hệ thống
• Kết hợp với màn hình trong nhà Akuvox để cư dân gọi thang từ xa cho khách sau khi xác thực cuộc gọi
• 32 ngõ relay (mở rộng 64) đấu tới các điểm điều khiển tầng của tủ thang máy theo hướng dẫn của hãng thang

Trong thực tế thi công, hạng mục hay phát sinh nhất là dây tín hiệu từ EC33 lên cabin (travelling cable) và việc thống nhất kiểu tiếp điểm với hãng thang máy. Nên chốt các nội dung này ngay từ bước duyệt bản vẽ shop drawing để tránh phải đi lại đường dây sau khi thang đã lắp.

Mua Akuvox EC33 chính hãng tại Việt Nam

IHN là nhà phân phối Akuvox tại Việt Nam, cung cấp Akuvox EC33 chính hãng cùng dịch vụ kỹ thuật đi kèm: tư vấn phương án kiểm soát tầng theo số cabin và số tầng, hỗ trợ lập bản vẽ nguyên lý và dự toán vật tư cho hồ sơ thầu, phối hợp với nhà thầu thang máy trong giai đoạn đấu nối, hướng dẫn cấu hình và bảo hành chính hãng. Liên hệ IHN để nhận báo giá dự án Akuvox EC33 và tải datasheet phục vụ hồ sơ thiết kế.

Câu hỏi thường gặp

Akuvox EC33 điều khiển được bao nhiêu tầng?

EC33 có 32 ngõ ra relay và hỗ trợ đấu thêm một bo mở rộng để đạt tổng cộng 64 ngõ ra. Số tầng khống chế được phụ thuộc vào cách quy hoạch ngõ ra trong bản vẽ đấu nối với tủ thang máy, nên cần thống nhất với nhà thầu thang trước khi chốt khối lượng.

EC33 có dùng được với đầu đọc thẻ sẵn có của dự án không?

EC33 hỗ trợ đầu đọc chuẩn Wiegand 26/34. Nếu đầu đọc hiện hữu xuất dữ liệu đúng chuẩn này thì về nguyên tắc kết nối được; nên gửi model đầu đọc cho IHN kiểm tra định dạng dữ liệu và phương án cấp nguồn trước khi triển khai.

EC33 kết nối với hệ intercom Akuvox như thế nào?

EC33 làm việc được với các dòng intercom và đầu cuối kiểm soát ra vào của Akuvox trên cùng hạ tầng mạng TCP/IP. Ngoài ra thiết bị hỗ trợ chức năng gọi thang từ xa khi dùng cùng màn hình trong nhà Akuvox, cho phép cư dân cấp quyền đi thang cho khách sau khi nhận cuộc gọi.

EC33 lưu được bao nhiêu thẻ và nhật ký?

Thiết bị lưu 20.000 thẻ và 100.000 nhật ký truy cập. Với dự án có lượng thẻ luân chuyển lớn như căn hộ dịch vụ, nên định kỳ trích xuất nhật ký về hệ quản trị để phục vụ tra soát lâu dài.

Một dự án chung cư cần bao nhiêu bộ EC33?

Khối lượng EC33 được tính theo số cabin thang và số tầng cần khống chế, không tính theo số căn hộ. Cách làm phổ biến là mỗi cabin có một điểm kiểm soát riêng, sau đó đối chiếu tổng số điểm điều khiển tầng với dung lượng 32 hoặc 64 ngõ ra để ra số bộ cần dùng. IHN có thể hỗ trợ bóc khối lượng từ bản vẽ mặt bằng thang.

Lắp EC33 có phải can thiệp vào tủ điều khiển thang máy không?

Có. Ngõ relay của EC33 phải đấu vào các điểm điều khiển nút gọi tầng, nên hạng mục này cần phối hợp với nhà thầu thang máy và tuân thủ hướng dẫn đấu nối của hãng thang. Việc thống nhất kiểu tiếp điểm và đường dây lên cabin nên thực hiện từ bước duyệt shop drawing.
