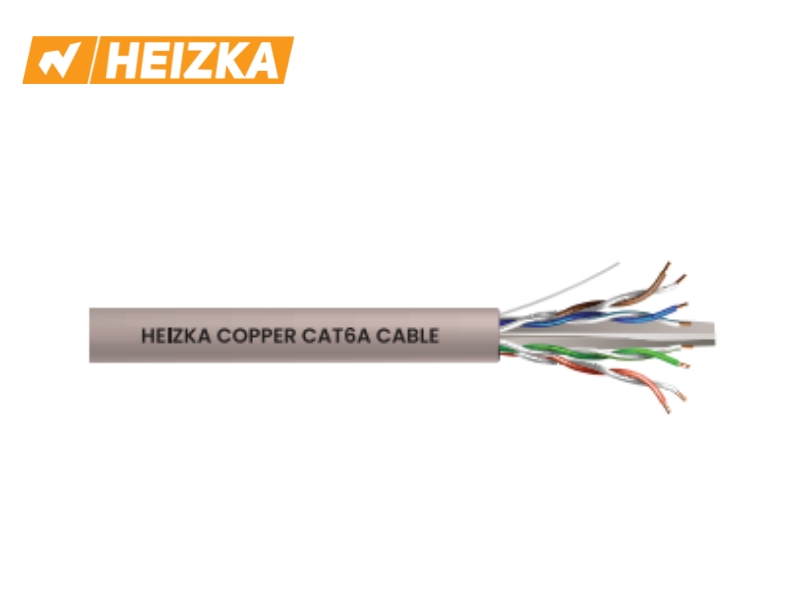

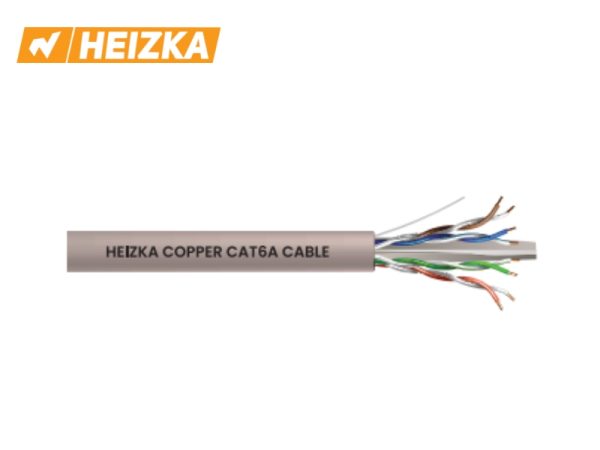

Cáp Mạng CAT6A U/UTP Vỏ PVC Heizka HEC6AU1PC

Cáp mạng CAT6A U/UTP Heizka HEC6AU1PC là cáp đồng 4 đôi xoắn không chống nhiễu, vỏ PVC tiêu chuẩn cho tuyến riser đi trục đứng giữa các tầng. Ruột đồng trần đặc 23 AWG cùng dải tần 1–500 MHz cho phép truyền 10 Gigabit Ethernet suốt liên kết 100 m trong hệ thống cáp cấu trúc. Sản phẩm thuộc hệ sinh thái hạ tầng ICT Heizka, được IHN phân phối chính hãng tại Việt Nam.

Đặc điểm nổi bật

Vỏ PVC cho tuyến riser: vật liệu PVC bền cơ học, chịu ma sát tốt khi luồn ống và kéo trong hộp kỹ thuật trục đứng nối các tầng nhà.
Hiệu năng Class EA tới 500 MHz: chạy 10GBASE-T ổn định trên liên kết 100 m, dư băng thông cho các chu kỳ nâng cấp thiết bị mạng về sau.
Ruột đồng trần đặc 23 AWG: điện trở một chiều mỗi ruột dẫn ≤ 9,38 Ω/100 m, sai lệch điện trở giữa hai dây trong đôi ≤ 2,5%.
Lõi tách chữ thập: kết hợp màng quấn PET giữ hình học đôi dây ổn định, nâng chỉ số NEXT và ANEXT khi bó nhiều sợi trong cùng ống.
Hỗ trợ PoE/PoE+: tiết diện đồng lớn giúp hạn chế phát nhiệt khi cấp nguồn cho access point và camera IP đặt xa tủ tầng.
In vạch mét trên vỏ: đo nhanh phần cáp đã sử dụng, thuận tiện khi quyết toán vật tư theo tầng.

Thông số kỹ thuật

Thông số	Giá trị
Mã hàng	HEC6AU1PC
Chủng loại	U/UTP CAT6A 4x2x23AWG, 1–500 MHz
Ruột dẫn	23 AWG, đồng trần đặc
Cách điện	Polyolefin
Vỏ ngoài	PVC
Màu sắc	Xanh lam
Đường kính vỏ	7,4 ± 0,3 mm
Trở kháng đặc tính	100 Ω ±15% (1–100 MHz)
Nhiệt độ làm việc	-20°C ~ +70°C
Quy cách	305 m/thùng
Tiêu chuẩn	ISO/IEC 11801, ANSI/TIA/EIA-568.2-D, IEC 61156-5, EN 50173-1; RoHS, CE

Ứng dụng thực tế

Mã HEC6AU1PC thường được chọn cho tuyến trục backbone đứng trong hộp kỹ thuật của cao ốc văn phòng, chung cư và nhà xưởng, nơi cáp phải luồn ống và chịu lực kéo dài theo phương thẳng đứng. Sản phẩm cũng phù hợp cho phòng máy chủ và trung tâm dữ liệu quy mô vừa, phục vụ đường 10 Gigabit giữa switch tổng và các tủ rack tầng, hoặc tuyến cáp ngang tới ổ cắm mạng khu vực làm việc.

Khi lập hồ sơ vật tư, kỹ sư thiết kế thường ghép mã này với patch panel CAT6A và patch cord cùng chuẩn để bảo đảm cả kênh truyền đạt Class EA khi nghiệm thu bằng máy đo. Tham khảo danh mục cáp đồng CAT6A Heizka chính hãng tại Việt Nam để chọn đúng cấu hình cho từng hạng mục.

Câu hỏi thường gặp

Riser là gì và vì sao chọn vỏ PVC cho tuyến này?

Riser là tuyến cáp trục đứng chạy xuyên tầng trong hộp kỹ thuật. Vỏ PVC tiêu chuẩn có độ bền cơ học và khả năng chống mài mòn tốt, giữ nguyên hình dạng khi cáp treo dài theo phương đứng, đồng thời tối ưu chi phí cho khối lượng cáp trục lớn.

Cáp CAT6A U/UTP có cần tiếp địa không?

Không. Đây là cấu trúc không chống nhiễu nên không có màng nhôm hay lưới đồng cần nối đất. Khả năng chống xuyên âm được xử lý bằng lõi tách chữ thập và kỹ thuật bước xoắn, vì vậy thi công đơn giản hơn so với cáp S/FTP.

Một thùng 305 m đi được bao nhiêu tuyến?

Tùy chiều dài từng tuyến, nhưng với đường ngang trung bình 30–40 m thì mỗi thùng 305 m đủ cho khoảng 7–9 tuyến. Nên trừ hao phần dự phòng đầu cáp tại tủ rack và tại ổ cắm khi tính khối lượng.
