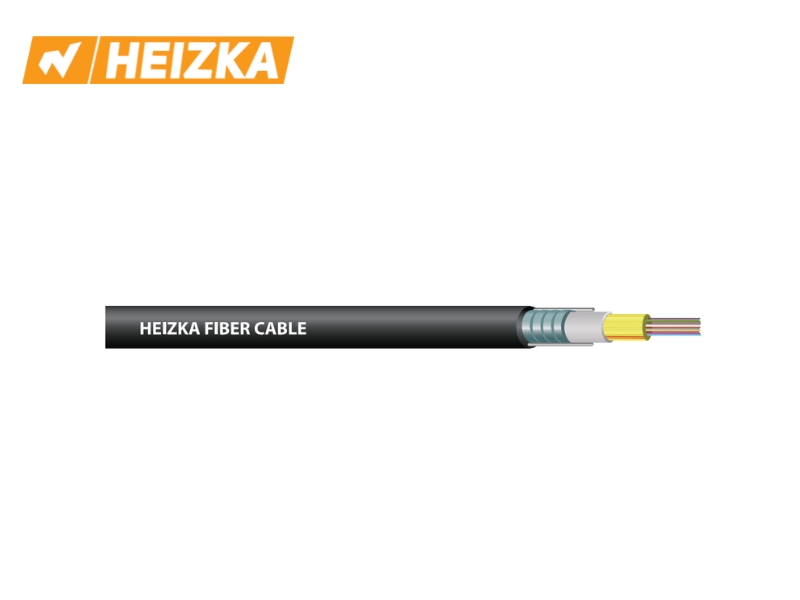

Cáp quang ngoài trời OM2 giáp băng thép Heizka HEFOLSXX2PE là cáp ống lỏng bện vỏ PE đen, lõi sợi multimode 50/125, có giáp băng thép gợn sóng bảo vệ. Bản OM2 dành cho tuyến ngoài nhà cự ly ngắn, tận dụng module quang multimode chi phí thấp đã có sẵn trên thiết bị. Sản phẩm thuộc hệ sinh thái cáp quang Heizka của Hoa Kỳ, được IHN phân phối chính hãng tại Việt Nam.
Đặc điểm nổi bật
- Sợi multimode OM2 50/125: ghép với module quang 850 nm giá rẻ, hợp lý cho tuyến nối giữa các nhà xưởng cách nhau vài trăm mét.
- Giáp băng thép gợn sóng: chống nghiền, chống va đập và ngăn chuột bọ, giữ cho tuyến chôn ngầm hoặc đi trong hố ga không bị hư hại.
- Chống ẩm: băng chặn nước và hợp chất chèn ống lỏng ngăn nước thấm dọc lõi cáp trong điều kiện mưa nhiều, ngập úng.
- Vỏ PE đen: chịu tia cực tím và lão hóa thời tiết, phù hợp cả tuyến treo cột lẫn tuyến đi ngoài trời dọc tường nhà xưởng.
- Chịu kéo tốt: 600 N dài hạn và 1500 N ngắn hạn nhờ hai dây thép song song, an toàn khi ra cáp qua ống cống dài.
- Dải nhiệt rộng -40°C ~ 70°C: vận hành ổn định cả khi mặt cáp phơi nắng trực tiếp giữa trưa.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã hàng | HEFOLSXX2PE (XX = số sợi, bước 04, 06, 08…) |
| Chủng loại | Cáp quang ngoài trời, ống lỏng bện, giáp băng thép |
| Loại sợi | Multimode OM2 (50/125) |
| Số sợi | 2 – 12 sợi |
| Ống lỏng | PBT, ống lỏng trung tâm; ø2,0 ± 0,1 mm (2–8 sợi), ø2,1 ± 0,1 mm (10–12 sợi) |
| Lớp bảo vệ | Băng thép gợn sóng, băng chặn nước, 2 dây thép song song ø0,8 ± 0,1 mm |
| Vỏ cáp | PE, màu đen |
| Đường kính / trọng lượng | 7,5 ± 0,2 mm – 57 kg/km; 7,8 ± 0,2 mm – 60 kg/km (bản 10–12 sợi) |
| Lực kéo / lực nén | 600/1500 N; lực nén 300/1000 N/100 mm |
| Nhiệt độ lưu kho, vận hành | -40°C ~ 70°C |
| Đóng gói & tiêu chuẩn | Ru-lô gỗ 2 hoặc 3 km/cuộn; ISO/IEC 11801, IEC 60793/60794 |
Ứng dụng thực tế
HEFOLSXX2PE thường dùng trong khuôn viên nhà máy, nơi các xưởng nằm cách nhau vài trăm mét và hệ thống switch hiện hữu đã trang bị cổng SFP multimode. Cáp chôn trong hào kỹ thuật hoặc luồn ống dọc lối đi nội bộ, hai đầu kết cuối tại ODF trong phòng kỹ thuật của từng xưởng, giúp mở rộng mạng mà không phải thay thiết bị quang.
Đây cũng là lựa chọn cho tuyến CCTV và hệ thống ELV nối các khối nhà thấp tầng trong cùng khuôn viên trường học, bệnh viện. Danh mục cáp quang và phụ kiện quang Heizka tại Việt Nam có sẵn dây hàn quang OM2, măng xông và ODF để thi công đồng bộ.
Câu hỏi thường gặp
Vì sao chọn OM2 cho tuyến ngoài trời?
Khi khoảng cách giữa hai điểm chỉ vài trăm mét và thiết bị mạng đã dùng cổng quang multimode, bản OM2 giúp tiết kiệm chi phí module quang. Nếu tuyến dài hơn hoặc cần dự phòng nâng cấp tốc độ, nên chuyển sang bản OS2 singlemode cùng dòng.
Số sợi tối đa của dòng cáp này là bao nhiêu?
Bản giáp băng thép có dải 2 đến 12 sợi, đặt theo bước 04, 06, 08… Nếu tuyến trục cần nhiều hơn 12 sợi, phải chọn cấu hình cáp ngoài trời khác có số sợi lớn hơn thay vì ghép nhiều sợi cáp song song.
Cáp treo cột cần lưu ý gì?
Cần dùng phụ kiện treo phù hợp và giữ lực căng trong giới hạn 600 N dài hạn, đồng thời bảo đảm bán kính uốn tối thiểu 10 lần đường kính cáp tại điểm rẽ. Phần giáp thép phải được nối đất tại các điểm măng xông theo quy định.
