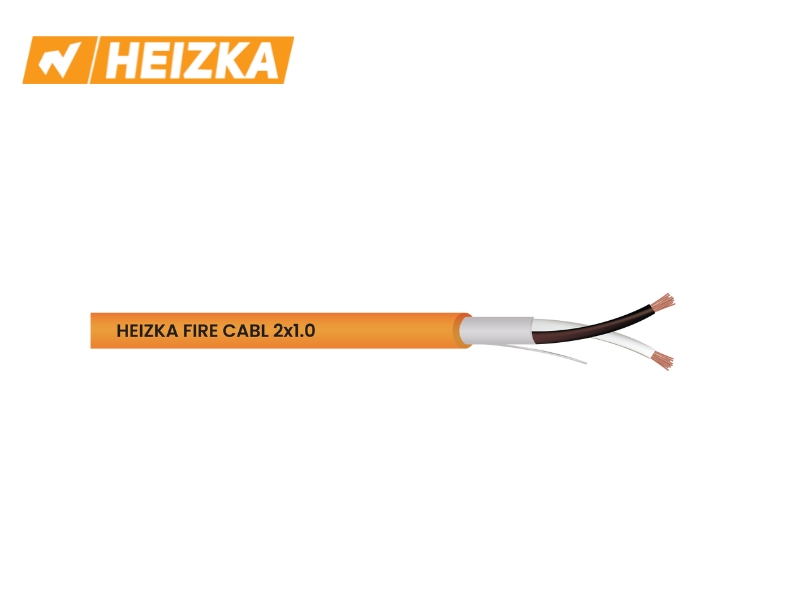

Cáp tín hiệu chống cháy chống nhiễu 2×1.0mm Heizka HER10S2LZ là cáp 2 lõi xoắn đôi ruột đồng trần bện, cách điện silicon, màn chắn polyester và lá nhôm phủ 100%, vỏ LSZH màu cam. Cáp duy trì tính toàn vẹn mạch điện trong đám cháy, dành cho hệ thống báo cháy và thiết bị tín hiệu. Sản phẩm thuộc dòng cáp chống cháy Heizka đạt tiêu chuẩn quốc tế, được IHN phân phối chính hãng tại Việt Nam.
Đặc điểm nổi bật
- Duy trì mạch khi cháy theo IEC 60331-1: lớp cách điện silicon hóa gốm khi gặp nhiệt độ cao, giúp mạch báo cháy tiếp tục hoạt động trong thời gian quy định của thử nghiệm.
- Vỏ LSZH ít khói không halogen: đáp ứng chống cháy lan IEC 60332-1 và mật độ khói EN 61034-2, hạn chế khí độc trong quá trình thoát nạn.
- Màn chắn polyester kết hợp lá nhôm phủ 100%: có dây thoát đồng mạ thiếc 7/0.18 mm, chống nhiễu điện từ cho mạch tín hiệu mức thấp.
- Tiết diện 2×1,0 mm² gọn nhất trong họ: đường kính vỏ chỉ 5,7 ± 0,3 mm, thuận tiện cho ống luồn chật và nhánh rẽ tới đầu báo.
- Chịu nhiệt độ vận hành rộng: làm việc từ -20°C đến +200°C nhờ cách điện silicon, độ giãn dài khi đứt 150%.
- Đáp ứng bộ tiêu chuẩn phòng cháy: EN 50200, BS 5839-1, BS 6387, CNS 11175, sản xuất theo ISO 9001 và đạt RoHS.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã hàng | HER10S2LZ |
| Chủng loại | Cáp tín hiệu chống cháy, chống nhiễu, 2 lõi xoắn đôi, 2×1,0 mm² (18AWG) |
| Ruột dẫn | Đồng trần bện, 1,0 mm² (16/0.24 mm) |
| Cách điện | Silicon, dày 0,5 ± 0,05 mm, đường kính 2,1 ± 0,10 mm |
| Màn chắn chống nhiễu | Băng polyester + lá nhôm, phủ 100%, dây thoát 7/0.18 TC mm |
| Vỏ ngoài | LSZH màu cam, dày 0,7 ± 0,1 mm |
| Đường kính ngoài | 5,7 ± 0,3 mm |
| Điện trở ruột dẫn (20°C) | ≤ 21,4 Ω/km |
| Độ bền điện môi | 2000 V; điện áp định mức 300 V |
| Nhiệt độ làm việc | -20°C ~ +200°C |
| Quy cách & tiêu chuẩn | 500 m/cuộn; IEC 60331-1, IEC 60332-1, EN 50200, EN 61034-2, BS 5839-1, BS 6387, CNS 11175; ISO 9001, RoHS |
Ứng dụng thực tế
HER10S2LZ dùng cho các nhánh tín hiệu của hệ thống báo cháy tự động: tuyến đầu báo khói, đầu báo nhiệt, nút ấn khẩn cấp và module địa chỉ trong tòa nhà văn phòng, chung cư, khách sạn, bệnh viện. Đường kính nhỏ giúp cáp dễ luồn trong ống ghen âm tường và các đoạn rẽ mật độ cao gần tủ trung tâm, trong khi khả năng duy trì mạch khi cháy đáp ứng yêu cầu của hồ sơ thẩm duyệt phòng cháy chữa cháy.
Sản phẩm cũng phù hợp cho tuyến tín hiệu của hệ thống âm thanh thông báo khẩn cấp, tín hiệu liên động với hệ thống BMS và tủ điều khiển quạt tăng áp, van ngăn cháy. Xem thêm các tiết diện lớn hơn tại danh mục cáp chống cháy LSZH Heizka tại Việt Nam.
Câu hỏi thường gặp
Chống cháy và chống cháy lan khác nhau thế nào?
Chống cháy lan chỉ yêu cầu ngọn lửa không lan theo cáp, theo IEC 60332-1. Chống cháy theo IEC 60331-1 và EN 50200 khắt khe hơn vì mạch phải tiếp tục dẫn tín hiệu trong đám cháy. Cáp này đáp ứng cả hai nhóm yêu cầu nên dùng được cho mạch bắt buộc duy trì hoạt động.
Vì sao dùng cách điện silicon?
Khi gặp nhiệt độ cao, silicon chuyển thành lớp gốm cách điện bám quanh ruột dẫn, giữ cho hai lõi không chạm nhau và mạch tiếp tục hoạt động. Đây là lý do cáp làm việc được tới +200°C và duy trì tín hiệu trong điều kiện cháy.
Chọn tiết diện 1,0 mm² hay lớn hơn?
Với nhánh ngắn nối từ tủ tầng tới đầu báo, tiết diện 1,0 mm² là đủ và tiết kiệm không gian ống. Khi tuyến dài, số thiết bị trên vòng lặp nhiều hoặc cần hạn chế sụt áp, nên chuyển sang bản 2×1,5 mm² hoặc 2×2,5 mm² có điện trở thấp hơn.
