Co Ngang 45 Độ Không Nối Máng Cáp Quang 240mm Heizka LL26F là phụ kiện đổi hướng chéo dạng connector free dành cho tuyến máng dẫn sợi quang khổ 240mm. Chi tiết bẻ tuyến trục một góc 45 độ trong mặt phẳng ngang và ghép thẳng vào máng mà không cần bộ khớp nối rời. Sản phẩm thuộc dòng hạ tầng quản lý sợi quang Heizka của Hoa Kỳ, được IHN phân phối chính hãng tại Việt Nam.
Đặc điểm nổi bật
- Rẽ chéo 45 độ cho tuyến trục: giúp tuyến khổ 240mm cắt ngang mặt bằng theo đường ngắn nhất thay vì đi vòng hai lần rẽ vuông.
- Kiểu connector free: lắp trực tiếp vào máng thẳng, giảm chủng loại vật tư và số thao tác tại mỗi điểm đổi hướng.
- Giữ nguyên tiết diện 240 x 100mm: không tạo điểm thắt trên trục xương sống dù tuyến đang đổi hướng.
- Chuyển tiếp thoải cho sợi quang: góc 45 độ giảm ứng suất uốn so với góc vuông, phù hợp bó dây nhảy mật độ rất cao.
- Nhựa PVC/ABS chống cháy UL94-V0: vật liệu tự dập tắt đáp ứng yêu cầu an toàn của phòng thiết bị.
- Chỉ có ở dòng 120 và 240mm: kiểu co 45 độ connector free được nhà sản xuất cung cấp riêng cho hai cỡ máng trục này.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã hàng | LL26F |
| Chủng loại | Co ngang 45 độ connector free cho máng cáp quang |
| Cỡ máng | 240 mm |
| Chiều rộng lòng máng (W) | 240 mm |
| Chiều cao lòng máng (H) | 100 mm |
| Kích thước tổng thể | 319,5 × 287 × 121 mm |
| Vật liệu | Nhựa PVC/ABS |
| Màu sắc | Vàng nhận diện tuyến quang |
| Khả năng chống cháy | UL94-V0 (nhựa tự dập tắt) |
| Tuân thủ | RoHS |
| Môi trường lắp đặt | Trong nhà: trung tâm dữ liệu, tổng đài, phòng máy |
Ứng dụng thực tế

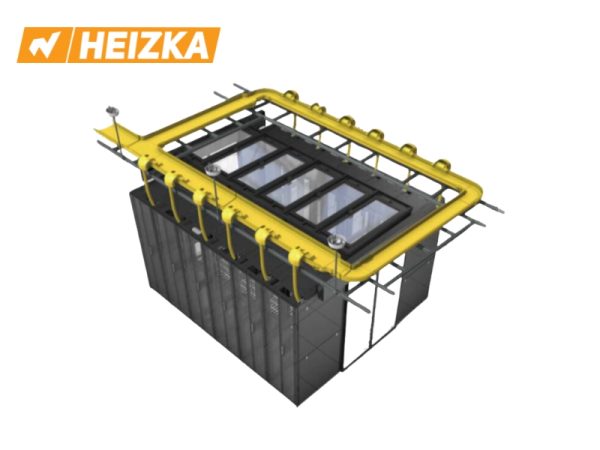

Sảnh máy của trung tâm dữ liệu lớn hiếm khi cho phép trục quang chạy đúng theo hai phương vuông góc, vì còn phải né cột, hệ thống PCCC và đường ống lạnh. Một chi tiết co ngang 45 độ 240mm giúp trục cắt chéo tới đúng vị trí cần, thay vì phải lắp hai co vuông góc và thêm một đoạn máng trung gian. Kết quả là tuyến ngắn hơn, ít mối ghép hơn và khối lượng vật tư cũng giảm theo.
Cách bố trí này cũng thường được áp dụng trong nhà máy khi tuyến quang bám theo dây chuyền đặt chéo so với trục nhà. Xem thêm phụ kiện raceway quang Heizka chính hãng tại Việt Nam để hoàn thiện phương án.
Câu hỏi thường gặp
Dùng một co 45 độ hay hai co 90 độ thì lợi hơn?
Nếu tuyến cần chuyển hướng chéo, một chi tiết 45 độ thường tiết kiệm hơn vì giảm số mối ghép, giảm chiều dài máng thẳng và rút ngắn thời gian thi công. Với góc rẽ vuông đúng theo kết cấu nhà, co 90 độ vẫn phù hợp hơn.
Connector free có nghĩa là không cần vật tư phụ nào không?
Chi tiết không cần bộ khớp nối rời khi ghép với máng thẳng, nhưng vẫn cần hệ giá đỡ, ty treo và nắp đậy tương ứng để tuyến hoàn chỉnh. Nên rà soát toàn bộ danh mục vật tư phụ trước khi đặt hàng cho dự án.
Chi tiết khổ 240mm có nặng và khó lắp không?
Thân co bằng nhựa PVC/ABS nên trọng lượng vừa phải, hai người thi công có thể thao tác được ở trên cao. Tuy nhiên do kích thước choán chỗ lớn, cần khảo sát trước khoảng trống thực tế tại điểm rẽ trước khi đưa chi tiết lên vị trí lắp.
