Chữ T Ngang Máng Cáp Quang 60mm Heizka 31120

Chữ T Ngang Máng Cáp Quang 60mm Heizka 31120 là phụ kiện rẽ nhánh ngang 90 độ dành cho tuyến máng cáp quang cỡ 60 mm, giúp tách một nhánh phụ ra khỏi trục máng chính mà vẫn giữ nguyên bán kính uốn tối thiểu của sợi quang. Sản phẩm thuộc hệ sinh thái quản lý cáp quang Heizka từ Hoa Kỳ, được IHN phân phối chính hãng tại Việt Nam.

Đặc điểm nổi bật

• Rẽ nhánh ba hướng: tạo nhánh ngang vuông góc 90 độ từ một tuyến máng thẳng, là chi tiết tiêu chuẩn khi cần trích một tuyến phụ ra khỏi trục xương sống.
• Kiểm soát bán kính uốn: biên dạng đúc cong sẵn trong lòng phụ kiện dẫn dây nhảy quang đi vòng, tránh gãy gập và suy hao do uốn quá giới hạn.
• Cỡ 60 mm gọn nhẹ: tiết diện 60 x 60 mm phù hợp các tuyến nhánh mật độ dây nhảy thấp, đi men theo tường hoặc phía trên từng tủ đơn lẻ.
• Nhựa tự dập lửa: vật liệu PVC/ABS đạt cấp chống cháy UL94-V0, phù hợp môi trường phòng máy có yêu cầu an toàn cháy.
• Lắp ghép nhanh: ghép với thân máng và các phụ kiện khác qua bộ nối Heizka tương ứng, cần 3 bộ nối cho một điểm rẽ hoàn chỉnh.
• Màu vàng nhận diện: tách bạch rõ tuyến quang với tuyến cáp đồng, thuận tiện khi dò tuyến và bảo trì về sau.

Thông số kỹ thuật

Ứng dụng thực tế

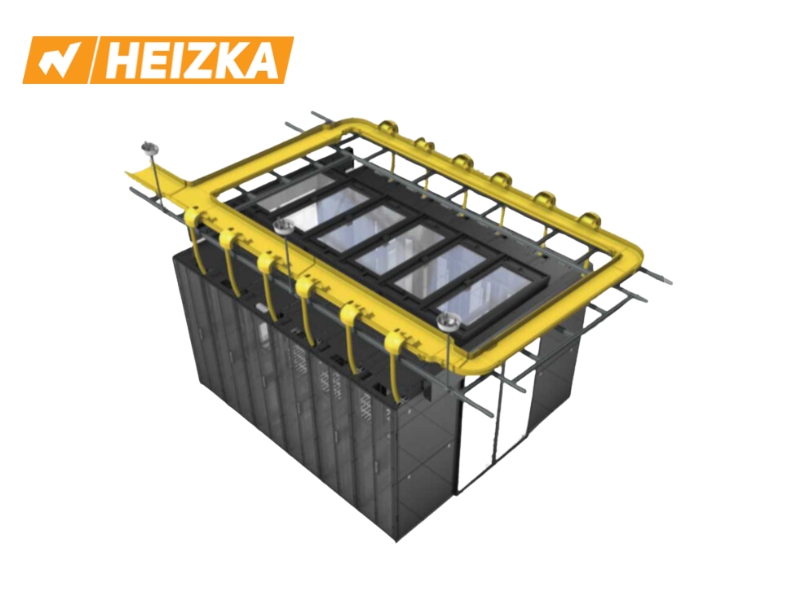

Trong phòng máy các tòa nhà văn phòng tại Việt Nam, tuyến máng quang cỡ 60 mm thường được treo trên cao chạy dọc hành lang kỹ thuật, rồi dùng chữ T ngang 31120 để trích một nhánh vào phòng thiết bị của từng tầng. Cách bố trí này giúp giữ dây nhảy quang trong một đường dẫn kín, không thả tự do trên trần giả hay bó chung với cáp điện.

Tại nhà máy và phòng ODF quy mô vừa, chi tiết này cũng được dùng để rẽ tuyến từ trục chính sang tủ đấu nối quang đặt lệch trục. Có thể tham khảo thêm các cỡ máng, bộ nối và giá đỡ đồng bộ trong danh mục phụ kiện máng cáp quang Heizka chính hãng tại Việt Nam để lên vật tư trọn bộ cho một tuyến.

Câu hỏi thường gặp

Mã 31120 đã bao gồm nắp đậy chưa?

Chưa. Mã 31120 là thân phụ kiện chữ T ngang. Nắp đậy tương ứng của dòng 60 mm là một mã hàng riêng, đặt kèm nếu cần che kín điểm rẽ sau khi đã luồn xong dây nhảy quang.

Cần bao nhiêu bộ nối khi lắp một chữ T ngang 60 mm?

Một điểm rẽ hoàn chỉnh cần 3 bộ nối, tương ứng ba đầu ghép của phụ kiện với thân máng hoặc với phụ kiện kế tiếp. Nên tính dư một lượng nhỏ bộ nối khi lập dự trù vật tư cho tuyến dài.

Kích thước tổng thể có cần xác nhận lại trước khi thi công không?

Nên xác nhận. Kích thước 201 x 201 x 61 mm trích từ catalogue hệ quản lý cáp quang Heizka và có thể thay đổi không báo trước, vì vậy cần kiểm tra lại trước khi khoan giá treo hoặc chừa lỗ chờ trên trần.
