SALTO XS4 Sense – Nền tảng quản lý năng lượng và điều khiển thông minh

SALTO XS4 Sense – Nền tảng quản lý năng lượng và điều khiển thông minh

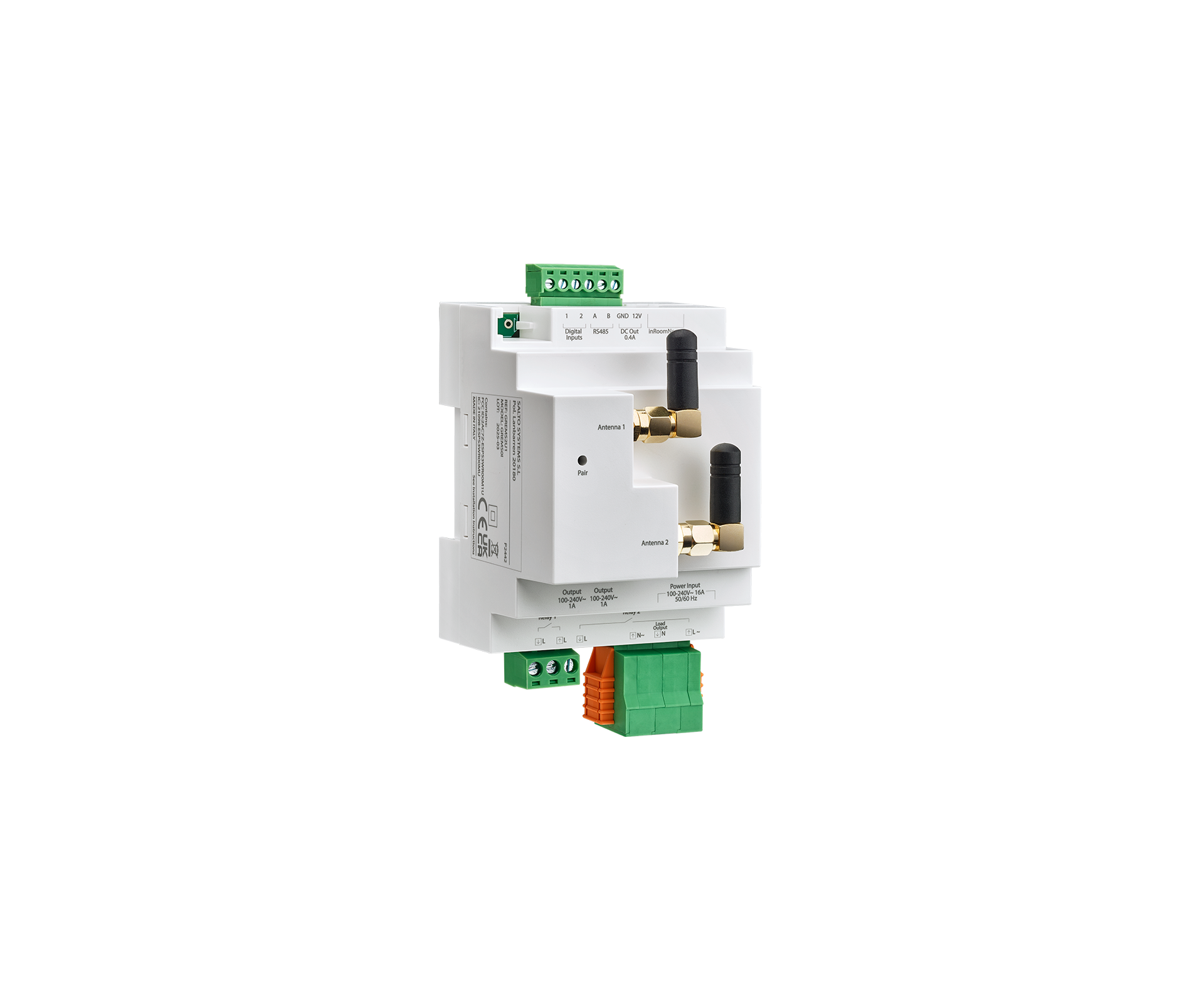

XS4 Sense là nền tảng quản lý năng lượng và điều khiển thông minh của SALTO, tối ưu tiêu thụ điện năng trong tòa nhà theo trạng thái có người thực tế thay vì theo lịch cố định. Hệ thống gồm ba thành phần: XS4 Sense Multisensor là cảm biến hồng ngoại thụ động (PIR) chạy pin, gắn trần, vừa phát hiện chuyển động vừa đo nhiệt độ và độ ẩm; XS4 Sense Door-Window Sensor là cảm biến cửa và cửa sổ chạy pin, truyền dữ liệu không dây; XS4 Sense Controller là bộ điều khiển gắn thanh DIN, cấp nguồn lưới và điều khiển hai relay cho chiếu sáng và điều hòa. Dữ liệu cảm biến được xử lý theo thời gian thực để tự động đóng hoặc ngắt nguồn khi không gian không có người.

Với đặc thù khí hậu nóng ẩm tại Việt Nam, điều hòa không khí thường chiếm tỷ trọng lớn nhất trong hóa đơn điện của khách sạn, ký túc xá và tòa nhà văn phòng hạng A. XS4 Sense giải quyết bài toán này bằng cách kết hợp tín hiệu có người từ Multisensor với tín hiệu trạng thái cửa và cửa sổ, nhờ đó phân biệt chính xác giữa phòng trống thật sự và phòng có người đang ngồi yên. Bộ điều khiển đo được dòng điện tiêu thụ tới 16A, cho phép chủ đầu tư định lượng mức tiết kiệm theo từng phòng, từng tầng và từng tòa nhà. Kết nối kép Wi-Fi và Bluetooth LE với thiết kế hai ăng-ten giúp thiết bị duy trì liên lạc ổn định trong môi trường nhiều vật cản bê tông.

Điểm nổi bật của XS4 Sense

• Tự động hóa quản lý năng lượng dựa trên trạng thái có người (occupancy-based), không phụ thuộc lịch cố định
• Phát hiện chuyển động bằng cảm biến hồng ngoại thụ động (PIR) với 3 bộ phát IR phủ 360°
• Điều khiển chiếu sáng và điều hòa không khí qua 2 ngõ ra relay 1A độc lập
• Xử lý dữ liệu theo thời gian thực, tự động đóng hoặc ngắt nguồn khi không gian trống
• Cảm biến cửa/cửa sổ bổ sung dữ liệu để xác định đầy đủ trạng thái phòng
• Cảm biến chạy pin, lắp nổi, không cần đi dây tín hiệu — phù hợp công trình cải tạo
• Bộ điều khiển gắn thanh DIN 4 module, kích thước 124 x 70 x 70,5 mm, tiêu thụ chỉ 5W
• Đo dòng điện tiêu thụ tới 16A phục vụ đo đếm và báo cáo mức tiết kiệm năng lượng
• Multisensor tích hợp sẵn cảm biến nhiệt độ và độ ẩm, tuổi thọ pin tới 3 năm
• Kết nối kép Wi-Fi 2.4GHz và Bluetooth LE với thiết kế hai ăng-ten

Thông số kỹ thuật XS4 Sense

Kiến trúc hệ thống

XS4 Sense được tổ chức theo ba lớp: lớp cảm biến chạy pin thu thập dữ liệu tại phòng, lớp bộ điều khiển gắn thanh DIN xử lý logic và đóng cắt tải điện, lớp truyền dẫn Wi-Fi hoặc Bluetooth LE đưa dữ liệu về hệ thống quản lý. Mỗi phòng thường được trang bị một Multisensor gắn trần, một hoặc nhiều Door-Window Sensor và một Controller đặt trong tủ điện phòng. Cách bố trí này tách biệt phần điện lực với phần tín hiệu, giúp rút ngắn thi công và hạn chế can thiệp vào kết cấu.

• Lớp cảm biến: XS4 Sense Multisensor (PIR, nhiệt độ, độ ẩm) và XS4 Sense Door-Window Sensor, chạy pin, lắp nổi
• Lớp điều khiển: XS4 Sense Controller gắn thanh DIN 4 module, nguồn 110 – 230V AC, 2 relay 1A
• Lớp truyền dẫn: Wi-Fi IEEE 802.11 b/g/n 2.4GHz và Bluetooth LE, thiết kế hai ăng-ten
• Lớp đo đếm: chức năng đo dòng tới 16A trên bộ điều khiển phục vụ báo cáo tiết kiệm năng lượng
• Lớp ứng dụng: phối hợp dữ liệu ra vào từ hệ thống kiểm soát ra vào SALTO trong SALTO WECOSYSTEM

Ứng dụng trong dự án

Chuỗi khách sạn và resort

Trong chuỗi khách sạn, chi phí điện phòng khách là khoản vận hành khó kiểm soát nhất vì phụ thuộc vào thói quen của khách. XS4 Sense cho phép hệ thống nhận biết khách đã rời phòng thông qua tín hiệu PIR kết hợp trạng thái cửa, sau đó tự động ngắt điều hòa và chiếu sáng sau thời gian trễ đã cấu hình. Khi khách quay lại, hệ thống khôi phục nguồn ngay lập tức nên không ảnh hưởng trải nghiệm. Ban quản lý chuỗi có thể so sánh mức tiêu thụ giữa các cơ sở nhờ dữ liệu đo dòng tới 16A trên từng bộ điều khiển.

Ký túc xá và nhà ở sinh viên trường đại học

Ký túc xá và khu nhà ở sinh viên tại các trường đại học Việt Nam thường có hàng trăm phòng vận hành liên tục, trong đó tình trạng quên tắt điều hòa và đèn khi ra ngoài rất phổ biến. XS4 Sense áp dụng chính sách tiết kiệm thống nhất cho toàn khu bằng phần cứng thay vì nội quy, nhờ đó kết quả ổn định và đo lường được. Cảm biến chạy pin lắp nổi giúp triển khai trên các dãy nhà đã hoàn thiện mà không phải đục tường đi dây tín hiệu, giảm đáng kể thời gian gián đoạn khai thác trong kỳ nghỉ.

Tòa nhà văn phòng hạng A và phòng họp

Tại tòa nhà văn phòng hạng A, phòng họp và khu làm việc linh hoạt lãng phí điện nhiều nhất do lịch đặt phòng không phản ánh đúng thực tế sử dụng. XS4 Sense dùng dữ liệu có người theo thời gian thực để tắt chiếu sáng và điều hòa khi phòng thực sự trống, kể cả trong khung giờ đã được đặt trước. Multisensor còn cung cấp nhiệt độ và độ ẩm phục vụ đánh giá tiện nghi nhiệt cho người sử dụng. Ban quản lý tòa nhà có thêm cơ sở dữ liệu để tối ưu công suất hệ thống điều hòa trung tâm theo từng tầng.

Căn hộ dịch vụ, condotel và công trình xanh

Chủ đầu tư quản lý nhiều cơ sở căn hộ dịch vụ hoặc condotel cần cơ chế tiết kiệm điện đồng nhất, không phụ thuộc đơn vị vận hành. XS4 Sense đáp ứng yêu cầu này với cấu hình phần cứng giống nhau tại mọi cơ sở và dữ liệu tiêu thụ có thể tổng hợp về một đầu mối. Với các dự án theo đuổi chứng chỉ công trình xanh như LOTUS, LEED hay EDGE, khả năng đo lường và giám sát mức tiết kiệm năng lượng của hệ thống là bằng chứng định lượng phục vụ hồ sơ chứng nhận và báo cáo ESG của chủ đầu tư.

Tích hợp hệ thống

XS4 Sense thuộc SALTO WECOSYSTEM nên có thể phối hợp với hệ thống kiểm soát ra vào SALTO để lấy dữ liệu ra vào theo thời gian thực, tăng độ chính xác của logic điều khiển. Khi cửa phòng dùng khóa SALTO trong SALTO Virtual Network (SVN), sự kiện mở cửa trở thành một tín hiệu bổ sung bên cạnh PIR và cảm biến cửa sổ. Đối với khả năng tích hợp trực tiếp với hệ thống BMS hoặc phần mềm bên thứ ba, SALTO chưa công bố dữ liệu chi tiết trên trang sản phẩm.

• SALTO WECOSYSTEM — hệ sinh thái thiết bị và phần mềm hợp nhất của SALTO
• Kết hợp với hệ thống kiểm soát ra vào SALTO để lấy dữ liệu ra vào theo thời gian thực
• Phối hợp với khóa thông minh SALTO hoạt động trên SALTO Virtual Network (SVN)
• Điều khiển tải chiếu sáng và điều hòa qua 2 ngõ ra relay 1A trên bộ điều khiển
• Truyền dữ liệu qua hạ tầng mạng Wi-Fi 2.4GHz sẵn có của tòa nhà
• Kết nối Bluetooth LE phục vụ cấu hình và liên lạc với cảm biến trong phòng
• Tích hợp BMS và hệ thống bên thứ ba: không có dữ liệu công bố trên trang sản phẩm

Triển khai XS4 Sense tại Việt Nam

IHN là nhà tích hợp hệ thống ELV và đơn vị phân phối thiết bị kiểm soát ra vào tại Việt Nam, triển khai XS4 Sense theo quy trình khép kín: khảo sát hiện trạng, tính vị trí lắp Multisensor theo chiều cao trần và góc quét 120° ngang, bố trí bộ điều khiển trong tủ điện phòng, lập trình logic tiết kiệm cho từng loại công trình. Đội ngũ kỹ thuật của IHN khảo sát vùng phủ Wi-Fi 2.4GHz, chạy thử mẫu tại một số phòng để đo mức tiết kiệm thực tế trước khi nhân rộng, đồng thời đào tạo vận hành và bàn giao hồ sơ. Liên hệ IHN để được khảo sát hiện trường và nhận báo giá dự án XS4 Sense.

Câu hỏi thường gặp

XS4 Sense gồm những thiết bị nào?

Hệ thống gồm ba thành phần: XS4 Sense Multisensor là cảm biến PIR chạy pin gắn trần có thêm cảm biến nhiệt độ và độ ẩm; XS4 Sense Door-Window Sensor là cảm biến cửa và cửa sổ chạy pin truyền không dây; XS4 Sense Controller là bộ điều khiển gắn thanh DIN 4 module, cấp nguồn 110 – 230V AC và điều khiển hai relay cho chiếu sáng cùng điều hòa không khí.

Một Multisensor phủ được diện tích bao nhiêu?

Theo thông số công bố, Multisensor có phạm vi 10 – 15 m trong nhà, khoảng cách phát hồng ngoại tối đa 5 m, lắp ở độ cao tối đa 5 m với góc quét 120° theo phương ngang và 60° theo phương đứng. Thiết bị có 3 bộ phát IR phủ 360°. Số lượng cảm biến cho mỗi không gian cần được xác định qua khảo sát mặt bằng thực tế.

Tuổi thọ pin của cảm biến là bao lâu?

XS4 Sense Multisensor dùng 4 viên pin kiềm AA (LR6) với tuổi thọ công bố lên tới 3 năm. Door-Window Sensor cũng là thiết bị chạy pin, truyền dữ liệu không dây và lắp nổi nên không cần đi dây. Chu kỳ thay pin thực tế phụ thuộc tần suất chuyển động và cấu hình chu kỳ báo cáo của từng dự án.

XS4 Sense có đo được điện năng tiết kiệm không?

Có. XS4 Sense Controller hỗ trợ đo dòng điện tới 16A, cho phép ghi nhận mức tiêu thụ của các tải được điều khiển. Nhờ đó chủ đầu tư có số liệu định lượng để đo lường và giám sát mức tiết kiệm năng lượng, phục vụ báo cáo vận hành cũng như các mục tiêu ESG và hồ sơ công trình xanh.

Bộ điều khiển XS4 Sense kết nối bằng phương thức nào?

XS4 Sense Controller hỗ trợ kết nối kép gồm Wi-Fi theo chuẩn IEEE 802.11 b/g/n băng tần 2.4GHz với độ rộng kênh 20/40MHz và Bluetooth LE, sử dụng thiết kế hai ăng-ten để tăng độ ổn định liên lạc. Thiết bị tiêu thụ 5W ở mức thông thường và tối đa 10W, lắp trên thanh DIN chiếm 4 module trong tủ điện.

XS4 Sense có tích hợp được với hệ thống kiểm soát ra vào SALTO không?

Có. XS4 Sense thuộc SALTO WECOSYSTEM và có thể kết hợp với hệ thống kiểm soát ra vào SALTO để lấy dữ liệu hoạt động ra vào theo thời gian thực, giúp logic điều khiển năng lượng chính xác hơn. Riêng khả năng tích hợp với hệ thống BMS hoặc phần mềm bên thứ ba, SALTO chưa công bố dữ liệu trên trang sản phẩm chính thức.
