Name: Adaptor Quang SC/UPC Singlemode Heizka HEAAS1U0 | IHN
SKU: HEAAS1U0

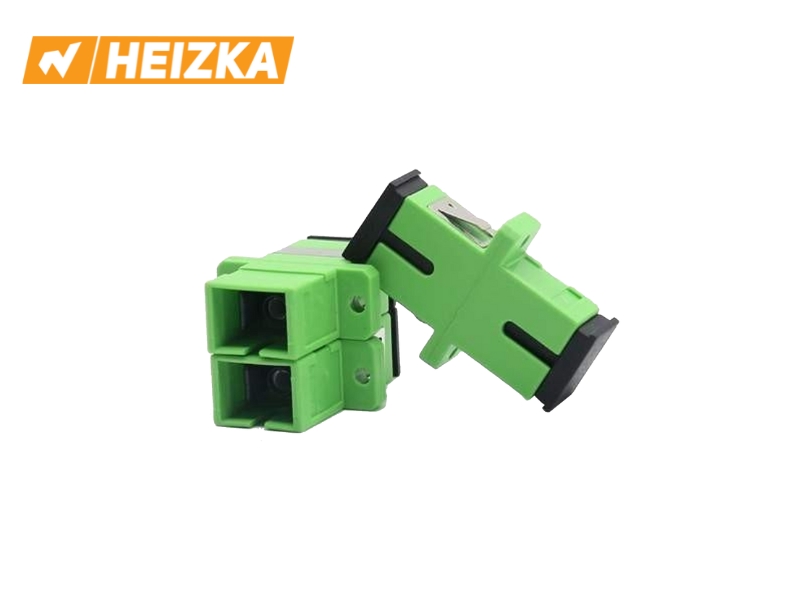

Trên các tuyến quang cự ly xa, adaptor quang SC/UPC singlemode simplex Heizka HEAAS1U0 đóng vai trò cổng đấu nối tại hộp phối quang: ống sứ bên trong giữ hai ferrule SC đồng trục để ánh sáng truyền qua điểm ghép với suy hao xen ≤ 0,2 dB. Bản singlemode dành cho hạ tầng dùng sợi 9/125. Sản phẩm thuộc dòng phụ kiện kết nối quang Heizka, được IHN phân phối chính hãng tại Việt Nam.

Đặc điểm nổi bật

Dành riêng cho sợi singlemode: mã kết thúc bằng ký tự 0, áp dụng ngưỡng suy hao xen ≤ 0,2 dB theo đúng đặc tính lõi sợi 9/125.
Ống sứ chẻ định tâm: độ chính xác cao là điều kiện bắt buộc với sợi singlemode vì lõi chỉ 9 µm, chỉ cần lệch trục nhỏ đã làm suy hao tăng mạnh.
Kiểu mài UPC: mặt ferrule mài cầu cực nhỏ, tiếp xúc vật lý sát nhau, hạn chế khe khí và giảm phản xạ ngược tại điểm ghép.
Chuẩn SC: cơ cấu cắm đẩy nhả chắc chắn, khóa vị trí rõ ràng, hợp với mặt nạ ODF của hầu hết tủ phối quang đang dùng tại Việt Nam.
Tuổi thọ ≥ 500 lần cắm rút: đặc tính quang giữ ổn định qua nhiều đợt đấu chuyển và bảo trì tuyến.
Vỏ nhựa PC cách điện: làm việc trong dải -25°C đến 70°C, nhẹ và không gây ăn mòn khi lắp trên mặt nạ kim loại.

Thông số kỹ thuật

Thông số	Giá trị
Mã hàng	HEAAS1U0
Chủng loại	Adaptor quang (coupler), cấu hình simplex
Đầu nối / kiểu mài	SC, mài UPC
Loại sợi	Singlemode (SM)
Số đường quang	1 sợi trên mỗi adaptor
Ống định tâm	Ống sứ ceramic split sleeve
Vỏ ngoài	Nhựa PC (bản SC, LC); hợp kim kẽm (bản FC, ST)
Suy hao xen	≤ 0,2 dB (singlemode)
Độ bền cơ khí	≥ 500 lần cắm rút
Nhiệt độ làm việc, lưu kho	-25°C ~ 70°C (vỏ nhựa)
Tiêu chuẩn	ISO/IEC 11801:2008, ANSI/TIA/EIA 568-C.3, IEC 61754

Ứng dụng thực tế

HEAAS1U0 dùng cho hộp phối quang ODF đầu tuyến và cuối tuyến của cáp trục singlemode: cáp ngoài trời kéo về phòng kỹ thuật, hàn nối với dây hàn quang SC/UPC, đầu connector cắm vào adaptor trên mặt nạ, phía trước là dây nhảy quang đi tới thiết bị. Với tuyến liên khu trong khu công nghiệp hay tuyến backbone giữa các tòa nhà, đây là điểm phân định rõ ràng giữa phần cáp ngoài và phần thiết bị.

Adaptor cũng được lắp tại các hộp phối quang treo tường ở tủ camera ngoài trời hoặc trạm kỹ thuật nhỏ. Xem thêm phụ kiện quang và ODF Heizka phân phối tại Việt Nam để chọn mặt nạ, dây hàn quang singlemode và dây nhảy đồng bộ.

Câu hỏi thường gặp

Nên chọn adaptor SC hay LC cho dự án?

SC có kích thước lớn hơn, thao tác dễ, phù hợp ODF mật độ vừa và các bộ chuyển đổi quang điện phổ thông. LC nhỏ gọn, cho mật độ cổng cao hơn trên cùng diện tích mặt nạ, thường dùng trong tủ rack trung tâm dữ liệu và module SFP.

Có cắm dây nhảy APC vào adaptor UPC được không?

Không. Mặt ferrule APC vát nghiêng 8 độ, còn UPC mài cầu, ép hai mặt này vào nhau sẽ làm xước ferrule và suy hao tăng vọt. Toàn bộ dây hàn quang, adaptor và dây nhảy quang trên cùng một cổng phải cùng một kiểu mài.

Cần đặt bao nhiêu adaptor cho một ODF?

Mỗi sợi kết cuối cần một adaptor simplex, nên số lượng bằng số sợi hiện dùng cộng phần dự phòng cho mặt nạ còn trống. Thực tế nên đặt theo đủ số cổng của mặt nạ để lắp sẵn một lần, tránh phải tháo mở tủ khi mở rộng về sau.
