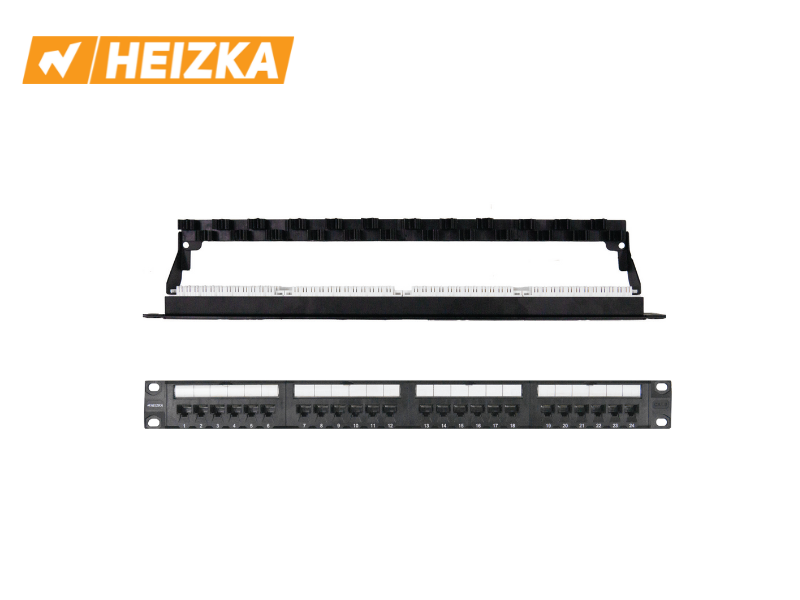

Patch Panel CAT6 24 Port 1U Heizka HEAP60U124

Patch panel CAT6 24 port Heizka HEAP60U124 là thanh đấu nối không chống nhiễu lắp tủ rack 19 inch, cao 1U, dùng làm điểm tập trung cho các tuyến cáp CAT6 nằm ngang trong phòng kỹ thuật và tủ tầng. Sản phẩm thuộc hệ thống cáp đồng có cấu trúc Heizka, được IHN phân phối chính hãng tại Việt Nam.

Đặc điểm nổi bật

• Hiệu năng vượt chuẩn Category 6: đáp ứng ANSI/TIA 568-C.2 Category 6 và ISO/IEC 11801 Class E, giữ dự phòng cho kênh truyền khi nghiệm thu.
• 24 cổng RJ45 trên 1U: vừa đủ cho phòng kỹ thuật nhỏ hoặc một switch 24 cổng, dễ tính toán khi thiết kế tủ rack tầng.
• Tiếp điểm IDC đồng photpho, chân RJ45 mạ vàng 50µm: bấm chắc, tiếp xúc ổn định và chống oxy hóa theo thời gian.
• Hỗ trợ cả T568A và T568B: mỗi cổng in nhãn hai sơ đồ đấu dây nên thợ thi công theo đúng quy ước của dự án mà không cần đổi thanh đấu nối.
• Thiết kế cổng dạng snap-in: lắp và thay thế nhanh, thuận tiện khi phải di dời hoặc bổ sung cổng trong quá trình vận hành.
• Bộ quản lý cáp phía sau tích hợp: cáp vào được nắn và chống kéo căng trước khi tới điểm bấm, giữ mặt sau tủ rack gọn gàng.
• Khung thép sơn tĩnh điện màu đen, module cổng nhựa nhiệt dẻo chống cháy lan và chịu va đập: bền trong môi trường phòng máy dùng lâu dài.

Thông số kỹ thuật

Ứng dụng thực tế

HEAP60U124 là cấu hình phổ biến nhất cho tủ rack tầng của tòa nhà văn phòng, tủ mạng khách sạn theo khối phòng, phòng kỹ thuật của nhà máy và các tủ ELV nhỏ đặt tại sảnh hoặc kho. Mỗi tuyến cáp CAT6 từ ổ cắm âm tường được bấm lên một cổng đánh số rõ ràng, sau đó dùng dây nhảy đấu sang switch, giúp việc dò tuyến và bảo trì nhanh hơn nhiều so với đấu thẳng vào thiết bị.

Trong tủ rack trung tâm dữ liệu quy mô vừa, thanh 1U cho phép bố trí xen kẽ với khay quản lý cáp ngang, giữ bán kính uốn của dây nhảy và luồng khí làm mát. Khi mở rộng, có thể lắp thêm thanh cùng dòng để giữ đồng bộ nhãn cổng và cách đấu dây. Tham khảo thêm patch panel và phụ kiện tủ rack Heizka tại Việt Nam để chọn cấu hình phù hợp số điểm mạng.

Câu hỏi thường gặp

Patch panel này là loại chống nhiễu hay không chống nhiễu?

Đây là loại không chống nhiễu (UTP). Mỗi cổng bấm lên tiếp điểm IDC đồng photpho, không có lớp foil hay lưới đan, nên phù hợp khi cáp trục và ổ cắm trong hệ thống cũng là loại U/UTP không chống nhiễu.

Nên chọn loại 24 cổng hay 48 cổng?

Hãy đếm số điểm mạng thực tế cần bấm cộng thêm dự phòng mở rộng hợp lý. Bản 24 cổng 1U phù hợp phòng kỹ thuật nhỏ hoặc một switch 24 cổng; bản 48 cổng 2U tiết kiệm không gian rack khi số điểm mạng trên một tầng lớn hơn.

Sản phẩm có cần lắp ráp trước khi lắp vào rack không?

Không. Thanh đấu nối được lắp ráp hoàn chỉnh tại nhà máy, đóng trong hộp carton bảo vệ theo kích thước 1U và kèm sẵn vít bắt rack, nên có thể lắp vào tủ ngay khi mở hộp và tiến hành bấm cáp.
