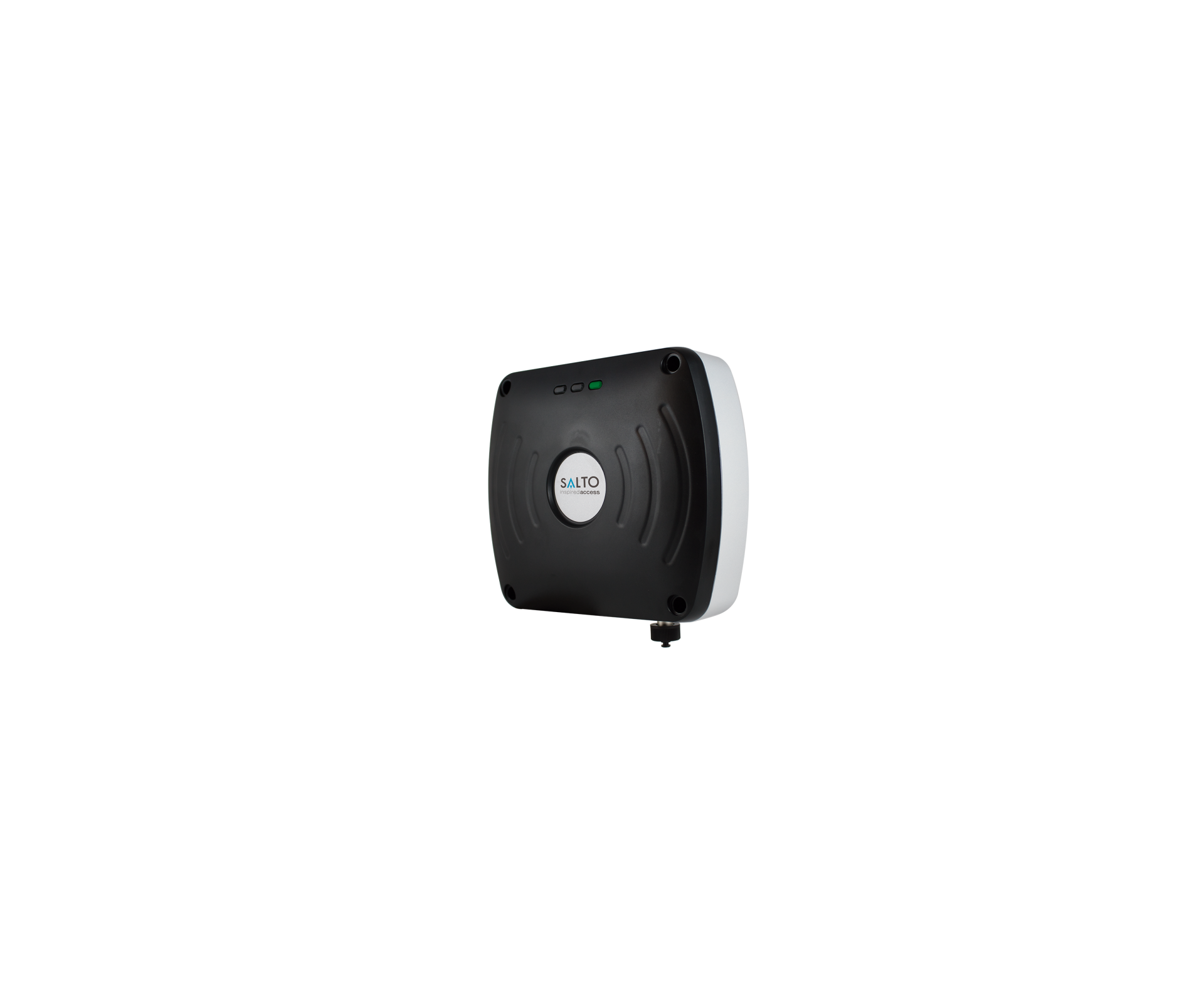

Đầu đọc thẻ tầm xa SALTO Long Distance XS (UHF, tới 7 m)

Đầu đọc tầm xa SALTO Long Distance XS – Nhận diện thẻ UHF tới 7 m cho bãi xe và barrier

Long Distance XS Reader là dòng đầu đọc tầm xa bổ sung cho bộ điều khiển trực tuyến SALTO XS4, phục vụ bài toán nhận dạng phương tiện theo thời gian thực tại cổng và bãi đỗ xe. Khác hoàn toàn với các đầu đọc gắn tường dùng thẻ MIFARE chạm gần, thiết bị này sử dụng công nghệ thẻ UHF theo chuẩn ISO18000-6C, còn gọi là EPC Class 1 Gen 2, cho khoảng cách đọc từ 1 đến 7 mét tùy model. SALTO cung cấp hai model theo tầm đọc: WRLUD24Bxx đạt tầm 7 mét dành cho làn xe rộng hoặc barrier đặt xa, và WRLUD14Bxx đạt tầm 3 đến 4 mét dành cho làn xe hẹp hơn hoặc khu vực cần giới hạn vùng nhận dạng.

Về kết cấu, thiết bị có vỏ nhôm đúc áp lực sơn tĩnh điện, kích thước 200 x 175 x 60 mm và trọng lượng 1,2 kg, với ăng-ten tích hợp bên trong nên không cần lắp ăng-ten rời. Đầu đọc lắp trên trụ hoặc ống theo kiểu pipe mount, hoặc lắp nổi trên bề mặt tường và cột. Truyền thông về bộ điều khiển sử dụng RS485 với giao thức deBus, đấu nối qua đầu nối M12 bốn chân giúp thao tác nhanh và kín nước. Công suất phát E.R.P. tối đa 1 W và có thể cấu hình, cho phép điều chỉnh vùng đọc thực tế theo bố trí làn xe của từng công trình.

Điểm nổi bật của Long Distance XS Reader

• Khoảng cách đọc từ 1 đến 7 mét tùy model, cho phép nhận diện xe mà tài xế không phải hạ kính.
• Hai model theo tầm đọc: WRLUD24Bxx tới 7 mét và WRLUD14Bxx khoảng 3 đến 4 mét.
• Công nghệ thẻ UHF ISO18000-6C (EPC Class 1 Gen 2), phù hợp thẻ dán kính xe.
• Vỏ nhôm đúc áp lực sơn tĩnh điện, kết cấu chắc chắn cho vị trí ngoài trời.
• Ăng-ten tích hợp bên trong, thiết kế nhỏ gọn, không cần ăng-ten rời.
• Công suất phát E.R.P. tối đa 1 W và có thể cấu hình để giới hạn vùng đọc theo làn xe.
• Kết nối RS485 sử dụng giao thức deBus, đầu nối M12 bốn chân đấu nhanh và kín nước.
• Ba đèn LED xanh lá, đỏ và xanh dương báo trạng thái nhận dạng.
• Lắp trên trụ hoặc ống theo kiểu pipe mount, hoặc lắp nổi trên bề mặt.
• Nhận dạng theo thời gian thực khi kết hợp bộ điều khiển SALTO XS4 online CU42E0.

Thông số kỹ thuật Long Distance XS Reader

Công nghệ thẻ và giao thức đấu nối

Long Distance XS Reader làm việc với thẻ UHF thụ động theo chuẩn ISO18000-6C, tức EPC Class 1 Gen 2, loại thẻ thường được dán lên kính lái hoặc gắn trên phương tiện. Theo dữ liệu công bố, thiết bị không hỗ trợ MIFARE, NFC hay Bluetooth, nên đây là đầu đọc chuyên dụng cho phương tiện chứ không thay thế đầu đọc cửa đi bộ. Truyền thông về bộ điều khiển dùng RS485 với giao thức deBus của SALTO, khác với kiểu đấu bốn dây của các đầu đọc gắn tường và không dùng Wiegand hay OSDP.

• Thẻ UHF ISO18000-6C (EPC Class 1 Gen 2), khoảng cách đọc 1 – 7 m tùy model.
• Công suất phát E.R.P. tối đa 1 W, cấu hình được để khoanh vùng đọc theo làn xe.
• Truyền thông: RS485 với giao thức deBus; không dùng Wiegand hay OSDP.
• Đấu nối vật lý: đầu nối M12 4 chân, kín nước, cấp cả nguồn và tín hiệu.
• Bộ điều khiển: chỉ tương thích SALTO XS4 Controller bản online CU42E0.
• Không hỗ trợ MIFARE, NFC, Bluetooth LE theo dữ liệu công bố; cần đầu đọc riêng cho cửa đi bộ.

Ứng dụng trong dự án

Bãi đỗ xe ô tô và hầm để xe tòa nhà

Tại làn xe vào hầm để xe của tòa nhà văn phòng hoặc trung tâm thương mại, thẻ UHF dán kính cho phép barrier mở tự động khi xe tiến tới, tài xế không phải hạ kính hay dừng hẳn để quẹt thẻ. Điều này giảm thời gian xử lý mỗi lượt xe và hạn chế ùn tắc tại giờ cao điểm sáng và chiều. Bản WRLUD24Bxx tầm 7 mét phù hợp làn rộng hoặc vị trí phải đặt đầu đọc lùi xa barrier, còn WRLUD14Bxx tầm 3 đến 4 mét phù hợp làn hẹp cần khoanh vùng đọc chặt hơn.

Cổng khu công nghiệp, nhà máy và kho vận

Cổng nhà máy và depot logistics phải xử lý xe tải, xe container và xe nâng ra vào liên tục, trong đó cabin xe tải cao khiến việc quẹt thẻ tại trụ thấp rất bất tiện. Đầu đọc tầm xa lắp trên trụ ở độ cao phù hợp giúp nhận dạng phương tiện mà lái xe không phải rời ghế. Vỏ nhôm đúc áp lực sơn tĩnh điện chịu được điều kiện ngoài trời, tuy nhiên với khí hậu nóng ẩm và mưa nhiều tại Việt Nam, IHN khuyến nghị lắp có mái che và xử lý kín đầu cáp M12.

Chung cư, khu đô thị và khu dân cư khép kín

Ở chung cư và khu đô thị, mỗi căn hộ thường được cấp một hoặc hai thẻ UHF dán kính cho xe đăng ký. Khi xe cư dân tiến tới cổng, hệ thống nhận dạng theo thời gian thực và mở barrier, trong khi xe khách vẫn đi làn riêng do bảo vệ xử lý. Ban quản lý quản trị danh sách xe trên nền tảng SALTO Space, thu hồi quyền ngay khi cư dân chuyển đi mà không cần thu lại thẻ vật lý, giúp giảm rủi ro xe lạ vào khu vực nội bộ.

Bệnh viện, trường học và khu vực cần ưu tiên phương tiện

Bệnh viện có thể cấp thẻ UHF cho xe cấp cứu và xe của nhân sự trực để mở cổng tự động, rút ngắn thời gian tiếp cận khu vực cấp cứu. Trường học và đại học dùng giải pháp này cho cổng xe khuôn viên, phân biệt xe giảng viên, xe dịch vụ và xe khách. Do đầu đọc chỉ làm việc với bộ điều khiển XS4 online CU42E0, thiết kế cần bảo đảm đường truyền mạng tới cổng ổn định để duy trì nhận dạng thời gian thực.

Tích hợp hệ thống

Long Distance XS Reader có phạm vi tích hợp hẹp và rất rõ ràng: thiết bị là phần bổ sung cho bộ điều khiển trực tuyến SALTO XS4, chỉ tương thích model CU42E0, và giao tiếp qua RS485 với giao thức deBus. Barrier, cổng lùa hoặc cổng tự động của bên thứ ba được điều khiển gián tiếp thông qua ngõ ra của bộ điều khiển SALTO. Nhờ vậy, quyền ra vào của phương tiện được quản lý trên cùng nền tảng SALTO Space với quyền ra vào cửa đi bộ trong công trình.

• SALTO Space (On-premise Network) cho quản trị tập trung tại chỗ.
• SALTO XS4 Controller bản online CU42E0, là bộ điều khiển duy nhất được công bố tương thích.
• Kết nối RS485 giao thức deBus giữa đầu đọc và bộ điều khiển.
• Barrier, cổng lùa và cổng tự động của bên thứ ba qua ngõ ra bộ điều khiển SALTO.
• Dùng chung cơ sở dữ liệu người dùng và nhật ký với các đầu đọc cửa trong hệ thống.

Mua Long Distance XS Reader chính hãng tại Việt Nam

IHN cung cấp đầu đọc tầm xa SALTO Long Distance XS chính hãng cả hai model WRLUD24Bxx và WRLUD14Bxx, kèm bộ điều khiển XS4 online CU42E0, thẻ UHF, cáp M12 và phụ kiện lắp trụ cho các dự án bãi xe tại Việt Nam. Kỹ thuật IHN khảo sát hiện trạng làn xe, chiều rộng và độ dốc đường dẫn, vị trí barrier để chọn model có tầm đọc phù hợp, sau đó tinh chỉnh công suất phát nhằm tránh hiện tượng đọc nhầm xe ở làn kế bên. Gói triển khai gồm thi công trụ, đi cáp, đấu nối với tủ barrier, cấu hình phần mềm, chạy thử và bàn giao. Liên hệ IHN để nhận báo giá dự án cho hệ thống kiểm soát xe ra vào.

Câu hỏi thường gặp

Đầu đọc tầm xa này đọc được thẻ MIFARE của hệ thống cửa không?

Không. Theo dữ liệu công bố, Long Distance XS chỉ làm việc với thẻ UHF chuẩn ISO18000-6C (EPC Class 1 Gen 2) và không hỗ trợ MIFARE, NFC hay Bluetooth. Vì vậy dự án cần hai loại phương tiện nhận dạng: thẻ UHF dán kính cho xe và thẻ MIFARE hoặc chìa khóa số cho cửa đi bộ, tuy vẫn quản trị chung trên nền tảng SALTO.

Nên chọn model WRLUD24Bxx hay WRLUD14Bxx?

WRLUD24Bxx có tầm đọc tới 7 mét, phù hợp làn xe rộng, cổng khu công nghiệp hoặc trường hợp phải đặt đầu đọc lùi xa barrier để xe kịp giảm tốc. WRLUD14Bxx có tầm 3 đến 4 mét, phù hợp làn hẹp, hầm để xe chung cư hoặc nơi cần khoanh vùng đọc chặt để tránh nhận nhầm xe ở làn liền kề. Việc chọn model nên dựa trên khảo sát mặt bằng thực tế.

Làm sao tránh đọc nhầm xe ở làn bên cạnh?

Có hai công cụ chính. Thứ nhất là chọn model có tầm đọc vừa đủ thay vì luôn chọn tầm xa nhất. Thứ hai là cấu hình công suất phát, vốn có thể điều chỉnh với mức E.R.P. tối đa 1 W, để thu hẹp vùng đọc. Ngoài ra, góc lắp và độ cao trụ cũng ảnh hưởng đáng kể, nên cần chạy thử với nhiều loại xe trước khi nghiệm thu.

Thiết bị đấu nối như thế nào và với bộ điều khiển nào?

Đầu đọc dùng đầu nối M12 bốn chân, truyền thông RS485 theo giao thức deBus của SALTO. Bộ điều khiển tương thích được công bố là SALTO XS4 Controller phiên bản online, chỉ model CU42E0. Đây là điểm cần lưu ý khi lập dự toán, vì các bộ điều khiển khác trong dòng CU42xxx hoặc CU41xxx không nằm trong danh sách tương thích công bố cho dòng đầu đọc tầm xa này.

Sản phẩm có chịu được mưa nắng ngoài trời không?

Vỏ thiết bị làm bằng nhôm đúc áp lực sơn tĩnh điện kết hợp ABS/PC, kết cấu chắc chắn cho vị trí ngoài trời, và đầu nối M12 được mô tả là kín nước. Tuy nhiên trang sản phẩm không công bố cấp bảo vệ IP cụ thể. Với điều kiện nóng ẩm, mưa lớn và nắng gắt tại Việt Nam, IHN khuyến nghị bố trí mái che tại cổng và bảo vệ đầu cáp để tăng tuổi thọ thiết bị.

Kích thước và cách lắp đặt của đầu đọc ra sao?

Thiết bị có kích thước 200 x 175 x 60 mm và nặng 1,2 kg, với ăng-ten tích hợp bên trong nên không cần lắp ăng-ten rời. Có thể lắp trên trụ hoặc ống theo kiểu pipe mount, phổ biến tại cổng và làn xe, hoặc lắp nổi trên bề mặt tường và cột bê tông. Độ cao và góc nghiêng lắp đặt cần được xác định qua chạy thử thực tế tại hiện trường.
