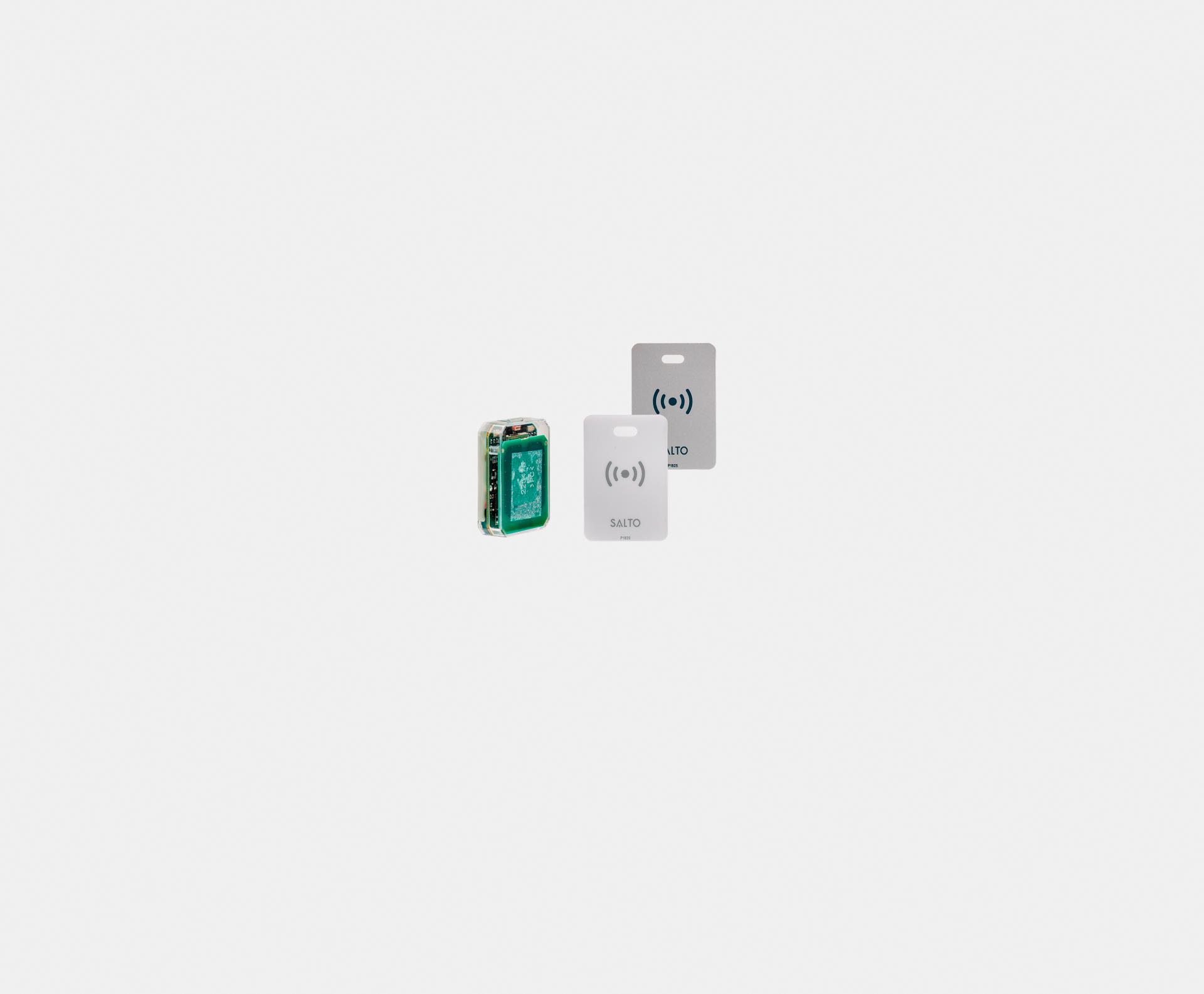

Đầu đọc dạng bảng SALTO Panel XS lắp ẩn sau bảng điều khiển

Đầu đọc dạng bảng SALTO Panel XS – Giải pháp lắp ẩn sau bảng thang máy và cổng xoay

Đầu đọc dạng bảng SALTO Panel XS được thiết kế cho một bài toán khác hẳn các đầu đọc gắn tường thông thường: thiết bị không lộ ra bề mặt mà nằm ẩn phía sau bảng điều khiển thang máy, bộ đàm cửa, công tắc điện, cửa xoay và cổng an ninh. Nhờ ăng-ten được bố trí lộ ra ngoài phần vỏ, đầu đọc vẫn nhận thẻ chính xác dù toàn bộ khối điện tử được giấu bên trong hộp điện an toàn. Kích thước nhỏ gọn tối giản giúp thiết bị chèn vừa các khoảng trống sẵn có trong cabin thang máy hoặc thân cổng xoay mà không phải gia công lại vỏ thiết bị của nhà sản xuất khác.

Panel XS Reader tích hợp hoàn toàn với nền tảng SALTO XS4 và làm việc với SALTO Controller CU42xxx hoặc bộ điều khiển SALTO KS CU41xxx. Đầu đọc kết nối bốn dây tới bộ điều khiển cửa với khoảng cách cáp tối đa 400 m bằng cáp xoắn đôi, đọc thẻ và móc khóa NXP MIFARE ở khoảng cách 35 – 50 mm, hỗ trợ chìa khóa số qua Bluetooth LE và NFC, đồng thời có khả năng nối mạng ảo bằng công nghệ dữ liệu trên thẻ SALTO Virtual Network. Thiết bị phát tín hiệu âm thanh và quang học với hệ đèn kép xanh lá và đỏ, kèm hai nhãn dán dùng để nhận dạng hiển thị tại vị trí chạm thẻ.

Điểm nổi bật của Panel XS Reader

• Thiết kế lắp ẩn hoàn toàn phía sau bảng điều khiển thang máy, bộ đàm cửa, công tắc điện và cổng xoay.
• Ăng-ten bố trí lộ ra ngoài để bảo đảm hoạt động chính xác dù khối điện tử nằm khuất bên trong.
• Kích thước nhỏ gọn tối giản, chèn vừa khoảng trống có sẵn của thiết bị bên thứ ba.
• Đầu đọc được lắp đặt trong một hộp điện an toàn, hạn chế tiếp cận vật lý từ bên ngoài.
• Không ảnh hưởng đến thiết kế mặt tiền và nội thất, phù hợp công trình yêu cầu giữ nguyên kiến trúc.
• Hai nhãn dán có thể dùng để nhận dạng hiển thị, chỉ rõ vùng chạm thẻ cho người dùng.
• Tín hiệu âm thanh và quang học với hệ đèn kép xanh lá và đỏ báo quyền truy cập.
• Đọc thẻ NXP MIFARE ở khoảng cách 35 – 50 mm; hỗ trợ chìa khóa số Bluetooth LE và NFC.
• Nối mạng ảo bằng công nghệ dữ liệu trên thẻ SALTO Virtual Network (SVN).
• Tích hợp hoàn toàn với nền tảng SALTO XS4, dùng chung cơ sở dữ liệu người dùng với các cửa khác.

Thông số kỹ thuật Panel XS Reader

Công nghệ thẻ và giao thức đấu nối

Panel XS Reader đọc thẻ và móc khóa NXP MIFARE ở khoảng cách 35 – 50 mm, hỗ trợ chìa khóa số qua Bluetooth LE và NFC. Đầu đọc nối bốn dây về SALTO Controller CU42xxx hoặc CU41xxx, khoảng cách cáp tối đa 400 m bằng cáp xoắn đôi, và có thể vận hành theo mô hình dữ liệu trên thẻ SALTO Virtual Network. Trang sản phẩm không công bố hỗ trợ Wiegand hay OSDP, nên phần giao tiếp với tủ thang máy hoặc cổng xoay do bộ điều khiển SALTO đảm nhận.

• Thẻ RFID: NXP MIFARE dạng thẻ từ và móc khóa, khoảng cách đọc 35 – 50 mm.
• Chìa khóa số: Bluetooth LE và NFC (trang sản phẩm không nêu Apple Wallet cho dòng này).
• Đấu nối: 4 dây tới bộ điều khiển cửa, tối đa 400 m bằng cáp xoắn đôi.
• Kiến trúc dữ liệu: SALTO Virtual Network (SVN) theo mô hình dữ liệu trên thẻ.
• Wiegand và OSDP: không có dữ liệu công bố; việc ghép nối cơ khí và tín hiệu với thang máy, cổng xoay thực hiện qua bộ điều khiển SALTO.

Ứng dụng trong dự án

Kiểm soát thang máy tại tòa nhà văn phòng và chung cư cao tầng

Đây là ứng dụng điển hình nhất của Panel XS. Đầu đọc được đặt phía sau bảng nút bấm trong cabin thang máy, người dùng chạm thẻ tại vùng có nhãn dán nhận dạng rồi mới bấm được tầng thuộc quyền của mình. Cách làm này giữ nguyên thiết kế cabin do nhà thầu thang máy cung cấp, không phải khoan thêm hốc lắp đầu đọc lên vách inox hay kính. Với chung cư cao tầng, ban quản lý có thể giới hạn cư dân chỉ tới được tầng căn hộ và các tầng tiện ích chung.

Cổng xoay an ninh tại sảnh và nhà máy

Cổng xoay tại sảnh văn phòng, nhà máy hoặc trung tâm thể thao thường có sẵn khoang kỹ thuật bên trong thân cổng. Panel XS lắp ẩn vào khoang này, chỉ để lộ vùng ăng-ten tại mặt trên của cổng, giúp bề mặt thiết bị gọn gàng và giảm nguy cơ đầu đọc bị va đập bởi dòng người qua lại đông vào giờ cao điểm. Dữ liệu ra vào ghi nhận trên nền tảng SALTO có thể dùng làm cơ sở đối chiếu với hệ thống chấm công của nhà máy.

Bộ đàm cửa và sảnh khu dân cư

Tại sảnh chung cư và khu dân cư, bộ đàm cửa thường đã chiếm vị trí trung tâm trên mặt tường cạnh cửa. Việc gắn thêm một đầu đọc thẻ riêng làm mặt tường rối và tăng số điểm đục tường. Panel XS lắp ẩn phía sau chính bộ đàm cửa giúp cư dân chạm thẻ tại một vị trí duy nhất, còn khách vẫn dùng chức năng gọi của bộ đàm như bình thường. Giải pháp này đặc biệt hợp lý với các dự án cải tạo sảnh đã hoàn thiện.

Bệnh viện, trường học và khu vực hạn chế

Bệnh viện dùng Panel XS để kiểm soát thang máy dẫn tới khu điều trị hạn chế, khu phẫu thuật hoặc tầng kỹ thuật, tránh việc người nhà bệnh nhân đi nhầm vào khu vực vô trùng. Trường học và đại học dùng thiết bị này cho cổng xoay tại thư viện và ký túc xá. Do đầu đọc nằm trong hộp điện an toàn phía sau bảng điều khiển, thiết bị ít bị tác động vật lý ở những nơi có lưu lượng người rất lớn và không có nhân sự trực liên tục.

Tích hợp hệ thống

Panel XS Reader hoạt động như một cửa trong hệ thống SALTO, nghĩa là quyền truy cập thang máy, cổng xoay hay bộ đàm được quản lý cùng một nơi với quyền mở cửa phòng. Thiết bị chạy trên nền tảng đặt tại chỗ SALTO Space, nền tảng đám mây SALTO KS qua bộ điều khiển CU41xxx hoặc SALTO Homelok cho dự án nhà ở. Việc ghép nối vật lý với thang máy, bộ đàm và cổng xoay của bên thứ ba được thực hiện qua bộ điều khiển SALTO và cần khảo sát cơ khí trước.

• SALTO Space (On-premise Network) cho hệ thống mạng tại chỗ.
• SALTO KS trên nền đám mây qua bộ điều khiển CU41xxx.
• SALTO Homelok cho chung cư, căn hộ và khu dân cư.
• SALTO Virtual Network (SVN) với dữ liệu trên thẻ.
• Nền tảng SALTO XS4 và SALTO Controller CU42xxx.
• Hệ thống thang máy, bộ đàm cửa và cổng xoay của bên thứ ba qua tích hợp cơ khí phía sau bảng điều khiển.
• Dùng chung cơ sở dữ liệu người dùng và nhật ký ra vào với các đầu đọc XS khác trong dự án.

Mua Panel XS Reader chính hãng tại Việt Nam

IHN cung cấp đầu đọc dạng bảng SALTO Panel XS chính hãng cùng bộ điều khiển, phần mềm và dịch vụ tích hợp cho các dự án tại Việt Nam. Vì đây là thiết bị lắp ẩn bên trong sản phẩm của nhà thầu khác, phần việc quan trọng nhất là khảo sát cơ khí: xác định khoang trống trong cabin thang máy hoặc thân cổng xoay, thống nhất phương án đi cáp và điểm đấu tín hiệu với nhà thầu thang máy hoặc nhà thầu cổng. Kỹ thuật IHN phối hợp với các bên liên quan để lập bản vẽ tích hợp, thi công và nghiệm thu. Liên hệ IHN để nhận báo giá dự án và phương án tích hợp chi tiết.

Câu hỏi thường gặp

Panel XS Reader khác đầu đọc gắn tường ở điểm nào?

Đầu đọc gắn tường lắp lộ trên bề mặt tường hoặc đố cửa và là điểm chạm nhìn thấy được. Panel XS ngược lại được thiết kế để lắp ẩn phía sau bảng điều khiển thang máy, bộ đàm cửa, công tắc điện hoặc cổng xoay, với ăng-ten bố trí lộ ra ngoài. Người dùng chạm thẻ tại vị trí có nhãn dán nhận dạng chứ không nhìn thấy thiết bị.

Có thể lắp Panel XS sau vật liệu gì?

SALTO công bố thiết bị được thiết kế để tích hợp phía sau bảng điều khiển thang máy, bộ đàm cửa, công tắc điện, cửa xoay và cổng an ninh, với ăng-ten lộ ra ngoài để bảo đảm hoạt động chính xác. Trang sản phẩm không công bố danh sách vật liệu che phủ cụ thể, vì vậy IHN luôn khảo sát và thử nghiệm thực tế tại hiện trường trước khi chốt vị trí lắp.

Thiết bị dùng để kiểm soát tầng thang máy như thế nào?

Đầu đọc đặt trong cabin thang máy sẽ xác thực thẻ, sau đó bộ điều khiển SALTO cho phép hoặc chặn các nút tầng tương ứng với quyền của người dùng. Nhờ vậy cư dân chung cư chỉ tới được tầng căn hộ và tầng tiện ích, còn khách sạn có thể giới hạn khách theo tầng phòng đã đặt. Phần ghép nối với tủ thang máy cần khảo sát cùng nhà thầu thang máy.

Panel XS có hỗ trợ chìa khóa số trên điện thoại không?

Có. Dữ liệu công bố nêu hỗ trợ chìa khóa số qua Bluetooth LE và NFC. Riêng chìa khóa số trên Apple Wallet không được nêu trên trang sản phẩm của dòng Panel XS như ở một số dòng đầu đọc gắn tường khác, nên nếu dự án yêu cầu tính năng này, cần xác nhận cấu hình cụ thể với IHN trước khi phê duyệt thiết kế.

Đầu đọc có cấp bảo vệ IP bao nhiêu?

Trang sản phẩm không công bố cấp bảo vệ IP cho Panel XS. Điều này phù hợp với vị trí lắp đặt của thiết bị, vốn nằm bên trong hộp điện an toàn phía sau bảng điều khiển và được che chắn bởi vỏ của thiết bị chủ. Với vị trí ngoài trời hoặc ẩm ướt, nên chọn dòng có công bố IP-66 như Modular XS hoặc Design XS.

Một hệ thống có thể dùng chung Panel XS với các đầu đọc khác không?

Được. Panel XS tích hợp hoàn toàn với nền tảng SALTO XS4, nên cùng một thẻ và cùng một cơ sở dữ liệu người dùng có thể áp dụng cho cửa phòng, cửa sảnh, cổng xoay và thang máy. Ban quản lý chỉ cần một phần mềm để cấp quyền, thu hồi quyền và tra cứu nhật ký ra vào cho toàn bộ các điểm kiểm soát trong công trình.
