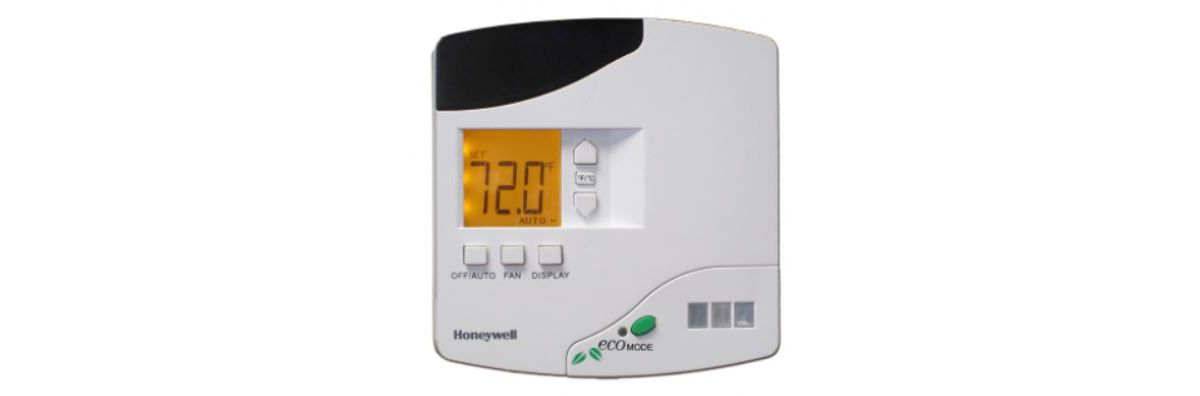

INNCOM e529 – Thermostat EMS không dây dùng pin cỡ lớn

INNCOM e529 – Thermostat EMS không dây dùng pin, mặt máy cỡ lớn

INNCOM e529 là phiên bản chạy pin của nền tảng thermostat e-Series cỡ lớn thuộc INNCOM by Honeywell. Nếu e528 giải quyết bài toán tối ưu đấu nối cho công trình xây mới nhờ relay tích hợp, thì e529 phục vụ tình huống ngược lại: phòng khách sạn đã hoàn thiện, không có tuyến tín hiệu và cũng không có nguồn tại vị trí thermostat. Bốn viên pin AA cấp điện 6V cho toàn bộ thiết bị, việc trao đổi dữ liệu với hệ thống thực hiện qua sóng, nên phần thi công trong phòng chỉ còn là gắn máy và cấu hình. Cách tiếp cận này cho phép chủ đầu tư đưa hệ thống quản lý năng lượng vào khách sạn đang kinh doanh mà không phải đóng cửa từng tầng để đục tường kéo dây.

e529 dùng bốn viên pin AA cho tổng điện áp 6V, đồng thời vẫn có tùy chọn cấp nguồn 24VAC hoặc nguồn điện lưới nếu dự án muốn chuyển sang phương án có nguồn về sau. Thiết bị dùng chung nền tảng đo lường và hiển thị với e528: dải đo nhiệt độ 1-37°C, sai số ±1°F trong khoảng 60-85°F, deadband tiêu chuẩn 1°C, hiển thị nhiệt độ ngoài trời -18 đến 37°C, màn hình LCD có đèn nền, thân máy 4.7 x 4.7 x 1.2 inch lắp trên đế đôi 4×4. Truyền thông không dây theo chuẩn 802.15.4 băng 2.4GHz, kênh 11-26, tốc độ 250 kbps, tầm trong nhà từ 70 ft tới hơn 100 ft.

Điểm nổi bật của INNCOM e529

• Cấp nguồn bằng bốn viên pin AA (6V), không cần kéo nguồn hay tuyến tín hiệu tới vị trí thermostat.
• Vẫn có tùy chọn bộ nguồn 24VAC hoặc nguồn điện lưới nếu về sau dự án chuyển sang phương án có dây.
• Mặt máy cỡ lớn 4.7 x 4.7 x 1.2 inch, dễ đọc và dễ che vết lỗ chờ của thermostat đời cũ khi cải tạo.
• Màn hình LCD có đèn nền, phù hợp thao tác trong phòng ngủ thiếu sáng.
• Truyền thông không dây 802.15.4 băng 2.4GHz, kênh 11-26, tốc độ 250 kbps.
• Tầm phủ trong nhà từ 70 ft tới hơn 100 ft, đủ cho bố trí phòng theo hành lang khách sạn.
• Đo nhiệt độ 1-37°C, sai số ±1°F trong khoảng 60-85°F, deadband tiêu chuẩn 1°C.
• Hiển thị nhiệt độ ngoài trời trong dải -18 đến 37°C khi hệ thống có cảm biến ngoài trời.
• Tùy chọn cảm biến chiếm dụng PIR, tùy chọn cảm biến độ ẩm và phím ecoMODE cho khách.
• Làm việc ở 5-65°C, 0-95% RH không đọng sương; đạt UL listed #873 và CAN/CSA C22.2 No. 24-93.

Thông số kỹ thuật INNCOM e529

Thông số đầy đủ có trong datasheet chính hãng — vui lòng tải bản PDF ở nút phía trên.

Ứng dụng trong dự án

Khách sạn đang kinh doanh cần nâng cấp từng phần

Đây là bối cảnh chính của e529. Khách sạn vẫn nhận khách nên không thể đóng cả tầng để đục tường. Vì thiết bị chạy pin và trao đổi dữ liệu qua sóng, phần việc trong phòng rút xuống còn tháo thermostat cũ, gắn e529 và cấu hình. Nhóm thi công có thể xử lý theo cụm phòng trống trong ngày rồi trả lại cho lễ tân bán tiếp, giữ được doanh thu trong suốt quá trình triển khai và tránh phải giảm giá phòng vì tiếng ồn thi công.

Công trình cũ có kết cấu tường khó đi dây

Nhiều khách sạn trong khu trung tâm Hà Nội và TP.HCM xây từ nhiều thập niên trước, tường gạch đặc hoặc bê tông dày, không còn ống ghen chờ sử dụng được. Chi phí đục, luồn dây và hoàn thiện lại tường ở những công trình này thường vượt xa giá trị thiết bị. e529 loại bỏ gần như toàn bộ phần việc đó, còn mặt máy 4.7 x 4.7 inch giúp che vết cắt cũ của thermostat đời trước mà không phải trát và sơn lại mảng tường đầu giường.

Nhà khách, khối chuyên gia và công trình có phòng lưu trú

Các tòa nhà văn phòng có khu lưu trú cho chuyên gia, nhà khách cơ quan hay khối phòng nội bộ thường không được đầu tư hạ tầng điện nhẹ đầy đủ như khách sạn thương mại. e529 cho phép đưa quản lý năng lượng vào những không gian này với chi phí thi công thấp, không cần cải tạo hệ thống điện. Tùy chọn PIR cung cấp dữ liệu chiếm dụng để cắt tải điều hòa trong giờ hành chính khi người ở đã rời phòng.

Resort ven biển và villa phân tán

Ở resort có nhiều bungalow hoặc villa nằm rải rác, kéo tuyến bus liên khối vừa tốn kém vừa khó bảo trì trong môi trường muối biển. Phương án không dây của e529 tránh được các mối nối ngoài trời dễ ăn mòn. Tùy chọn cảm biến độ ẩm hữu ích ở vùng ven biển, cho phép cấu hình chế độ chống ẩm khi phòng trống thay vì tắt hẳn dàn lạnh, hạn chế mùi ẩm mốc bám vào nội thất gỗ và chăn ga.

Tích hợp hệ thống

e529 tham gia mạng phòng của hệ thống INNCOM qua sóng 802.15.4 băng 2.4GHz. Vì chạy bằng pin, thiết bị không được thiết kế để trực tiếp gánh phần đóng cắt tải như bản có nguồn e528; trong thực tế triển khai, phần tác động lên HVAC do thiết bị đóng cắt tương ứng trong hệ thống đảm nhiệm, đặt tại vị trí đã có nguồn. Cấu hình cụ thể cần được xác nhận theo từng dự án dựa trên loại HVAC, điện áp nguồn sẵn có và kiến trúc mạng phòng.

• Kết nối mạng phòng bằng RF 802.15.4 băng 2.4GHz, kênh 11-26, tốc độ 250 kbps.
• Tận dụng tầm phủ 70 ft đến hơn 100 ft để giảm số thiết bị trung gian trên mỗi tầng.
• Phối hợp với thiết bị đóng cắt tải HVAC đặt tại vị trí sẵn nguồn theo cấu hình dự án.
• Chuyển sang bộ nguồn 24VAC hoặc nguồn điện lưới tùy chọn khi hạ tầng cho phép.
• Ghép cảm biến PIR và cảm biến độ ẩm tùy chọn để cung cấp dữ liệu cho logic setback.
• Đưa dữ liệu nhiệt độ, trạng thái chiếm dụng và tình trạng thiết bị lên phần mềm giám sát INNCOM.
• Liên thông với PMS và hệ thống khóa cửa để đồng bộ trạng thái bán phòng, check-in và check-out.

Mua INNCOM e529 chính hãng tại Việt Nam

IHN cung cấp thiết bị INNCOM by Honeywell chính hãng tại Việt Nam và hỗ trợ nhà thầu M&E, đơn vị tư vấn trong toàn bộ quá trình triển khai: khảo sát hiện trạng phòng và đo thử vùng phủ sóng trên phòng mẫu, chọn cấu hình e529 cùng phương án đóng cắt HVAC phù hợp, bóc tách khối lượng và lập dự toán, lên kế hoạch thi công cuốn chiếu theo tầng để không ảnh hưởng doanh thu, lập trình cấu hình các ngưỡng setback, hỗ trợ chạy thử, nghiệm thu từng phòng, đào tạo vận hành và bảo hành. Liên hệ IHN để nhận phương án cải tạo theo giai đoạn và báo giá dự án cho INNCOM e529.

Câu hỏi thường gặp

e529 khác e528 ở điểm nào?

Hai model dùng chung nền tảng đo lường, hiển thị và kích thước mặt máy, khác biệt nằm ở cách cấp nguồn và cách đấu nối. e528 lấy nguồn 24VAC hoặc 100-277VAC và có relay tích hợp để đóng cắt trực tiếp tải HVAC. e529 chạy bằng bốn viên pin AA, giao tiếp không dây, nên phù hợp với phòng không có nguồn hay tuyến tín hiệu tại vị trí thermostat. Nói ngắn gọn, e528 cho xây mới, e529 cho cải tạo.

Pin của e529 dùng loại gì và quản lý ra sao?

e529 dùng bốn viên pin AA cho tổng điện áp 6V. Datasheet không công bố con số tuổi thọ pin cụ thể vì thời gian sử dụng phụ thuộc tần suất thao tác của khách, mức độ hoạt động của mạng không dây và nhiệt độ phòng. Trong vận hành thực tế, trạng thái pin được theo dõi qua hệ thống giám sát và việc thay pin nên đưa vào lịch bảo trì phòng định kỳ để tránh gián đoạn điều khiển bất ngờ.

Có thể chuyển e529 sang dùng nguồn điện sau này không?

Có. Ngoài phương án pin tiêu chuẩn, e529 còn có tùy chọn bộ nguồn 24VAC hoặc nguồn điện lưới. Nhờ vậy, chủ đầu tư có thể bắt đầu bằng phương án pin để triển khai nhanh trong lúc khách sạn vẫn kinh doanh, rồi chuyển sang cấp nguồn cố định trong đợt cải tạo lớn tiếp theo mà không phải thay đổi thiết bị đầu cuối. Phương án chuyển đổi cần được lên kế hoạch cùng cấu hình đóng cắt HVAC tương ứng.

e529 điều khiển HVAC bằng cách nào khi không có relay trên máy?

Vì chạy bằng pin, e529 không đảm nhiệm phần gánh tải đóng cắt như bản có nguồn. Trong hệ thống INNCOM, phần tác động lên fan coil hoặc dàn lạnh do thiết bị đóng cắt tương ứng thực hiện, đặt tại vị trí đã có nguồn như hộp đấu dây fan coil hoặc trần kỹ thuật. Cấu hình cụ thể phụ thuộc loại HVAC và hạ tầng điện của từng dự án, nên cần được IHN xác nhận trong giai đoạn thiết kế.

Sóng của e529 có đủ phủ khối phòng khách sạn không?

e529 truyền thông theo chuẩn 802.15.4 băng 2.4GHz, kênh 11-26, tốc độ 250 kbps, tầm trong nhà từ 70 ft tới hơn 100 ft. Với hành lang khách sạn tiêu chuẩn, khoảng cách này thường đủ để các thiết bị trong mạng liên lạc với nhau. Tuy nhiên tường bê tông dày, cửa thép chống cháy và gương lớn đều làm suy hao tín hiệu, nên cần khảo sát vùng phủ trên phòng mẫu trước khi chốt khối lượng cho toàn khối.

e529 có lắp vừa lỗ chờ của thermostat cũ không?

e529 có mặt máy 4.7 x 4.7 x 1.2 inch, tương đương khoảng 119 x 119 x 30 mm, lắp trên đế đôi tiêu chuẩn 4×4. Kích thước này khá lớn nên trong nhiều trường hợp cải tạo, mặt máy che được vết cắt tường của thermostat đời cũ mà không phải trát lại. Dù vậy vẫn nên kiểm tra lỗ chờ thực tế trên phòng mẫu, vì các thiết bị đời trước tại thị trường Việt Nam có nhiều chuẩn đế và kích thước khác nhau.
