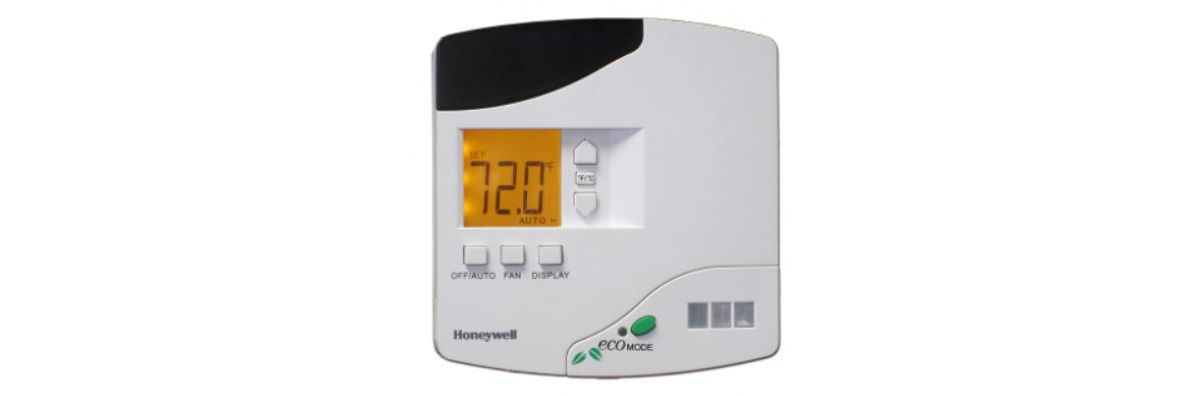

INNCOM e528 – Thermostat EMS tích hợp relay điều khiển HVAC

INNCOM e528 – Thermostat EMS tích hợp relay điều khiển HVAC

INNCOM e528 là thermostat quản lý năng lượng dòng e-Series của INNCOM by Honeywell, đặc trưng bởi relay đóng cắt tích hợp ngay trong thân máy. Đây là điểm khác biệt quan trọng về mặt thiết kế hệ thống: thay vì phải bố trí thêm module relay riêng đặt tại hộp đấu dây fan coil hay trần kỹ thuật, toàn bộ phần điều khiển và phần đóng cắt nằm gọn trong một thiết bị duy nhất trên tường. Với khối phòng ngủ khách sạn có số lượng phòng lớn, việc giảm bớt một thiết bị và một tuyến dây trên mỗi phòng tạo ra khác biệt đáng kể về khối lượng vật tư, thời gian thi công cũng như số điểm cần kiểm tra khi nghiệm thu.

e528 có hai nhóm phiên bản nguồn: bản 24VAC ở tần số 50/60 Hz, danh định 24VDC, công suất 2.4 VA áp dụng cho các model e528-3xx, e528-7xx và e528-4xx; bản điện lưới 100-277VAC ở tần số 50/60 Hz, công suất 2.4 VA cho model e528-8xx. Thiết bị truyền thông không dây theo chuẩn 802.15.4 băng 2.4GHz, kênh 11-26, tốc độ 250 kbps, tầm trong nhà từ 70 ft tới hơn 100 ft. Dải đo nhiệt độ 1-37°C, sai số ±1°F trong khoảng 60-85°F, deadband tiêu chuẩn 1°C, hiển thị nhiệt độ ngoài trời -18 đến 37°C. Thân máy 4.7 x 4.7 x 1.2 inch lắp trên đế đôi 4×4, màn hình LCD có đèn nền.

Điểm nổi bật của INNCOM e528

• Relay đóng cắt tích hợp sẵn trong thân máy, không cần module relay rời cho mỗi phòng.
• Hai nhóm nguồn cấp: 24VAC 50/60Hz (danh định 24VDC), 2.4 VA và 100-277VAC 50/60Hz, 2.4 VA.
• Model e528-3xx, e528-7xx, e528-4xx dùng nguồn 24VAC; model e528-8xx dùng nguồn điện lưới 100-277VAC.
• Truyền thông không dây 802.15.4 băng 2.4GHz, kênh 11-26, tốc độ 250 kbps.
• Tầm phủ trong nhà từ 70 ft tới hơn 100 ft, phù hợp bố trí phòng theo hành lang dài.
• Đo nhiệt độ 1-37°C, sai số ±1°F trong khoảng 60-85°F, deadband tiêu chuẩn 1°C.
• Hiển thị nhiệt độ ngoài trời -18 đến 37°C trên màn hình LCD có đèn nền.
• Tùy chọn cảm biến chiếm dụng PIR và cảm biến độ ẩm; có phím ecoMODE màu xanh cho khách.
• Thân 4.7 x 4.7 x 1.2 inch, lắp đế đôi tiêu chuẩn 4×4, hai màu trắng và đen.
• Đạt UL listed #873 và CAN/CSA C22.2 No. 24-93; làm việc ở 5-65°C, 0-95% RH không đọng sương.

Thông số kỹ thuật INNCOM e528

Thông số đầy đủ có trong datasheet chính hãng — vui lòng tải bản PDF ở nút phía trên.

Ứng dụng trong dự án

Khối phòng ngủ khách sạn xây mới

Ở dự án xây mới, relay tích hợp của e528 cho phép đơn giản hóa thiết kế điểm cuối: nhà thầu chỉ cần đưa nguồn và tuyến điều khiển fan coil về một vị trí trên tường thay vì tách thành hai thiết bị ở hai vị trí. Với khối phòng vài trăm căn, cách làm này cắt bớt một lượng lớn vật tư phụ, đầu cốt và điểm đấu nối, đồng thời giảm thời gian dò lỗi khi chạy thử. Bản 100-277VAC còn cho phép đấu trực tiếp điện lưới sẵn có tại phòng.

Khách sạn 4-5 sao ưu tiên đế đôi 4×4

e528 lắp trên đế đôi tiêu chuẩn 4×4, chủng đế thường được nhà thầu điện dự trù sẵn cho các thiết bị điều khiển khổ lớn. Mặt máy 4.7 x 4.7 inch với LCD có đèn nền dễ đọc trong phòng ngủ thiếu sáng, phù hợp với tiêu chí trải nghiệm khách của khách sạn 4-5 sao. Phím ecoMODE màu xanh cho phép khách chủ động chọn chế độ tiết kiệm, một chi tiết thường được đưa vào hồ sơ chứng nhận công trình xanh.

Resort ven biển và khu nghỉ dưỡng

Tại resort ven biển, dàn lạnh thường chạy tải cao và độ ẩm phòng dao động mạnh. Dải làm việc 5-65°C cùng khả năng chịu độ ẩm tới 95% RH không đọng sương giúp e528 ổn định trong điều kiện này. Tùy chọn PIR cung cấp dữ liệu chiếm dụng để hệ thống cắt tải HVAC trong những giờ khách rời phòng ra bãi biển, còn tùy chọn cảm biến độ ẩm hỗ trợ chế độ chống ẩm giữ nội thất và chăn ga không bị mùi ẩm mốc.

Cải tạo phòng có sẵn nguồn tại vị trí thermostat

Với khách sạn cải tạo mà vị trí thermostat cũ đã có nguồn điện, bản e528-8xx dùng nguồn 100-277VAC là phương án thuận lợi vì tận dụng được dây nguồn hiện hữu và không cần thêm bộ nguồn 24V trong phòng. Relay tích hợp giúp không phải mở trần để lắp module đóng cắt, giảm khối lượng phá dỡ và hoàn thiện lại. Kích thước 4.7 x 4.7 inch cũng che được nhiều loại vết cắt tường của thiết bị đời cũ.

Tích hợp hệ thống

e528 hoạt động như một node trong hệ thống quản lý phòng của INNCOM, vừa đảm nhiệm phần đo và điều khiển nhiệt độ, vừa trực tiếp đóng cắt tải HVAC nhờ relay tích hợp. Truyền thông không dây chuẩn 802.15.4 băng 2.4GHz với tầm phủ trong nhà từ 70 ft tới hơn 100 ft giúp thiết bị tham gia mạng phòng mà không phụ thuộc hoàn toàn vào tuyến dây. Dữ liệu nhiệt độ, trạng thái chiếm dụng và cảnh báo được đưa về phần mềm giám sát để phục vụ vận hành.

• Điều khiển trực tiếp fan coil và các thiết bị HVAC trong phòng bằng relay tích hợp.
• Chọn bản nguồn 24VAC hoặc 100-277VAC theo hạ tầng điện sẵn có tại vị trí thermostat.
• Kết nối mạng phòng qua RF 802.15.4 băng 2.4GHz, kênh 11-26, tốc độ 250 kbps.
• Ghép cảm biến PIR và cảm biến độ ẩm tùy chọn để cung cấp dữ liệu cho logic setback.
• Hiển thị nhiệt độ ngoài trời khi hệ thống có cảm biến ngoài trời chia sẻ dữ liệu.
• Đưa dữ liệu phòng và cảnh báo thiết bị lên phần mềm giám sát của INNCOM.
• Liên thông với PMS và hệ thống khóa cửa để đồng bộ trạng thái bán phòng và chiếm dụng.

Mua INNCOM e528 chính hãng tại Việt Nam

IHN cung cấp thiết bị INNCOM by Honeywell chính hãng tại Việt Nam và hỗ trợ nhà thầu M&E cùng đơn vị tư vấn ở mọi giai đoạn: khảo sát hiện trạng phòng và hạ tầng điện, chọn phiên bản e528 theo điện áp nguồn 24VAC hay 100-277VAC và theo cấu hình tùy chọn PIR, cảm biến độ ẩm, bóc tách khối lượng và lập dự toán, lập sơ đồ đấu nối relay với fan coil, lập trình cấu hình các ngưỡng setback và giới hạn setpoint, hỗ trợ chạy thử, nghiệm thu từng phòng, đào tạo vận hành và bảo hành. Liên hệ IHN để nhận tư vấn cấu hình và báo giá dự án cho INNCOM e528.

Câu hỏi thường gặp

Relay tích hợp của e528 mang lại lợi ích gì?

Relay nằm ngay trong thân thermostat nên phần điều khiển và phần đóng cắt tải HVAC gộp vào một thiết bị. Nhà thầu không phải bố trí thêm module relay tại hộp đấu dây fan coil hoặc trần kỹ thuật, nhờ đó giảm vật tư, giảm số điểm đấu nối và rút ngắn thời gian dò lỗi khi chạy thử. Với khối phòng ngủ vài trăm căn, khoản tiết kiệm về nhân công và thời gian nghiệm thu là đáng kể.

e528 có những phiên bản nguồn nào?

Có hai nhóm. Nhóm 24VAC hoạt động ở 50/60 Hz, danh định 24VDC, công suất 2.4 VA, áp dụng cho các model e528-3xx, e528-7xx và e528-4xx. Nhóm điện lưới dùng nguồn 100-277VAC ở 50/60 Hz, công suất 2.4 VA, áp dụng cho model e528-8xx. Việc chọn phiên bản phụ thuộc vào hạ tầng điện tại vị trí thermostat, nên cần chốt ngay từ giai đoạn thiết kế để thống nhất với tủ điện phòng.

e528 lắp trên loại đế âm nào?

e528 có thân 4.7 x 4.7 x 1.2 inch, tương đương khoảng 119 x 119 x 30 mm, và lắp trên đế đôi tiêu chuẩn 4×4. Đây là chủng đế khá phổ biến trong công trình khách sạn nhưng lớn hơn đế chuẩn Anh thường dùng cho công tắc dân dụng. Khi thiết kế cần dự trù đúng loại đế ngay từ đầu; với công trình cải tạo, cần khảo sát lỗ chờ hiện hữu để xác định có phải mở rộng hộp âm hay không.

Phím ecoMODE trên e528 hoạt động ra sao?

ecoMODE là chức năng cho phép khách chủ động chuyển phòng sang chế độ tiết kiệm năng lượng bằng một phím riêng màu xanh trên mặt máy. Khi kích hoạt, hệ thống nới rộng ngưỡng nhiệt độ theo cấu hình đã đặt thay vì duy trì setpoint tiện nghi. Đây là chi tiết thường được đưa vào hồ sơ chứng nhận công trình xanh và các chương trình vận hành bền vững của chuỗi khách sạn quốc tế tại Việt Nam.

e528 có cần cảm biến chiếm dụng riêng không?

Cảm biến PIR là tùy chọn tích hợp trên e528, cùng với tùy chọn cảm biến độ ẩm. Nếu chọn bản có PIR, thermostat tự cung cấp dữ liệu chiếm dụng cho logic setback mà không cần cảm biến rời. Với phòng suite nhiều khoang hoặc phòng có vách ngăn, nên bổ sung cảm biến chiếm dụng phụ trên trần để tránh nhận nhầm phòng trống. IHN sẽ tư vấn bố trí cảm biến dựa trên mặt bằng phòng thực tế.

e528 truyền thông không dây tầm bao xa?

e528 dùng chuẩn 802.15.4 băng 2.4GHz, kênh 11-26, tốc độ 250 kbps, với tầm phủ trong nhà từ 70 ft tới hơn 100 ft. Con số này phụ thuộc nhiều vào kết cấu tường, vách kim loại và mật độ thiết bị trong mạng. Trong thực tế triển khai khối phòng khách sạn, cần khảo sát vùng phủ trên phòng mẫu trước khi chốt số lượng thiết bị trung gian, đặc biệt với công trình tường bê tông dày hoặc nhiều gương lớn.
