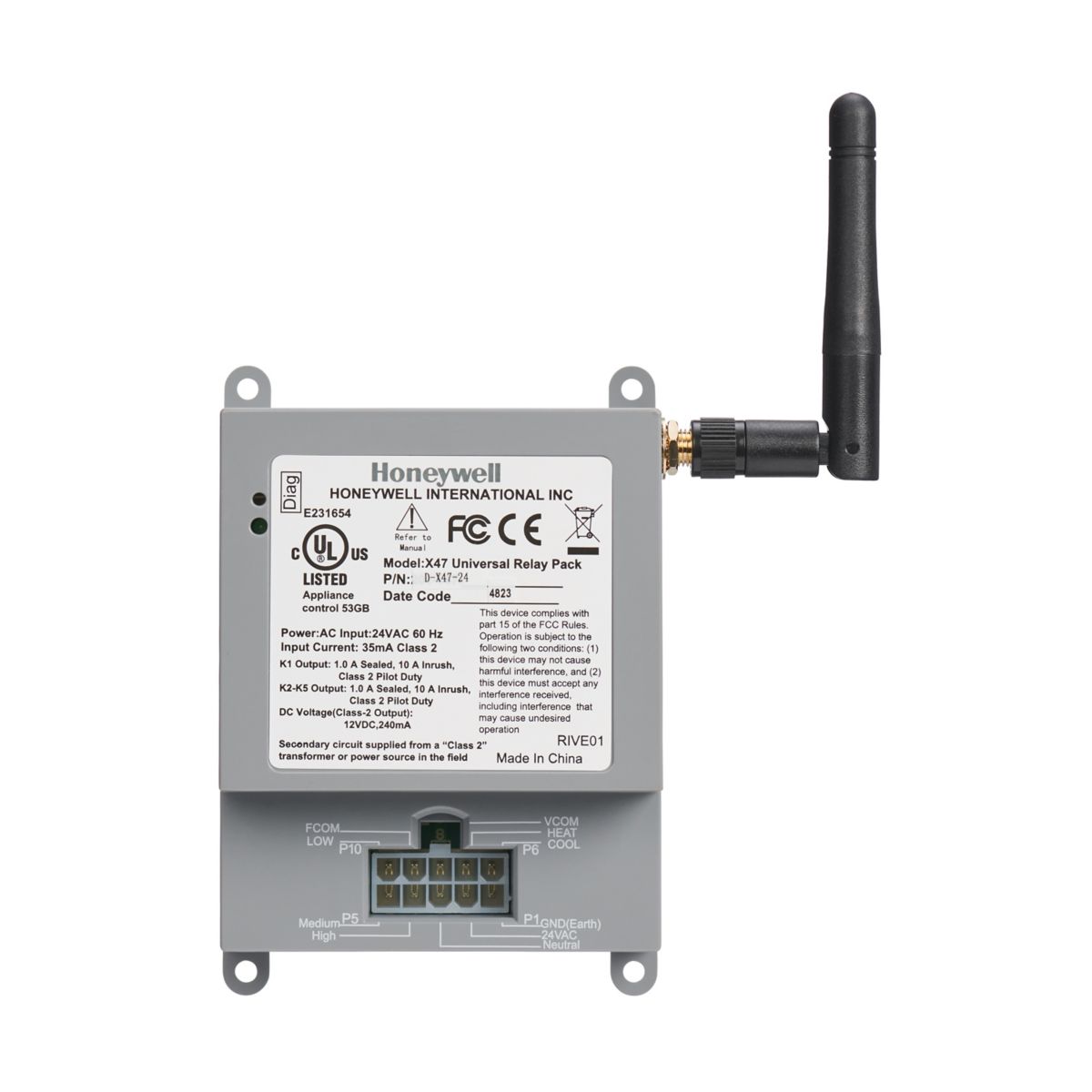

INNCOM D-X47 là bộ điều khiển HVAC thuộc dòng INNCOM Direct của Honeywell, được xây dựng như một giải pháp quản lý năng lượng trọn gói gồm cả phần cứng và phần mềm cho phòng khách và khu vực công cộng của khách sạn. Điểm cốt lõi của thiết bị là năm ngõ ra relay K1 đến K5 kết hợp với các ngõ vào digital và analog, đủ để bao phủ hầu hết cấu hình điều hòa gặp trong thực tế: FCU 4 ống ba tốc quạt, FCU 2 ống chỉ làm lạnh, heat pump và máy PTAC. Bộ điều khiển hoạt động ở nguồn 24VAC, kích thước 72 x 104 x 39,6 mm, bắt bốn lỗ vít nên lắp gọn trong hộp kỹ thuật cạnh dàn lạnh.

Dòng INNCOM Direct hướng tới việc rút ngắn công đoạn kỹ thuật, cho phép triển khai mà không đòi hỏi kinh nghiệm lập trình hay commissioning chuyên sâu như các hệ BMS truyền thống. D-X47 làm việc như thiết bị đồng hành của thermostat D1-529-6V và giao tiếp qua mạng RF mesh 2,4 GHz tự hình thành của INNCOM, đồng thời hỗ trợ kết nối có dây IP Ethernet lên Niagara Gateway và Remote Building Manager phục vụ quản trị tập trung nhiều khách sạn. Thiết bị đạt UL 244A, CSA C22.2 No. 14, FCC Part 15 subpart B và C, cùng chứng nhận RoHS, phù hợp cho các dự án theo tiêu chuẩn quốc tế tại Việt Nam.

Điểm nổi bật của INNCOM D-X47

• Năm ngõ ra relay K1-K5, mỗi relay định mức 1A liên tục và chịu dòng xung 10A khi khởi động.
• Sơ đồ đấu chuẩn cho FCU 4 ống ba tốc quạt nóng lạnh và FCU 2 ống ba tốc chỉ làm lạnh.
• Hỗ trợ heat pump hai tốc quạt kèm sưởi cấp hai, heat pump ba tốc quạt và PTAC hai tốc kèm điện trở sưởi.
• Hai chân common riêng biệt: P9 cho nhóm quạt K1-K3 và P8 cho nhóm K4-K5 điều khiển máy nén và sưởi.
• Mạng RF mesh 2,4 GHz tự hình thành, công suất phát +18 dBm và độ nhạy thu -98 dBm.
• Kết nối có dây IP Ethernet lên Niagara Gateway và Remote Building Manager cho quản trị tập trung.
• Hai ngõ cảm biến nhiệt độ ngoài trên H3, H4 dùng thermistor chống chịu mã 04-1095.
• Nguồn 24VAC, 50/60 Hz, công suất chỉ 2,4 VA, kèm ngõ ra Class-2 12VDC 200mA cấp cho thiết bị phụ.
• Kích thước gọn 72 x 104 x 39,6 mm, bắt bốn lỗ vít, khối lượng vận chuyển 0,171 kg.
• Đạt UL 244A và CSA C22.2 No. 14 (hồ sơ E231654), FCC Part 15 subpart B và C, RoHS I, II, III.

Thông số kỹ thuật INNCOM D-X47

Thông số đầy đủ có trong datasheet chính hãng — vui lòng tải bản PDF ở nút phía trên.

Ứng dụng trong dự án

FCU 4 ống ba tốc quạt nóng lạnh

Đây là cấu hình phổ biến ở khách sạn cao cấp và khu nghỉ dưỡng miền Bắc, nơi phòng cần cả làm lạnh mùa hè lẫn sưởi mùa đông. Với D-X47, ba relay K1, K2, K3 lần lượt điều khiển tốc quạt cao, trung và thấp, dùng chung chân common P9. Relay K4 xuất tín hiệu lạnh và K5 xuất tín hiệu sưởi, dùng chung chân common P8 tách biệt với nhóm quạt. Cách tách hai nhóm common cho phép đấu nguồn điều khiển riêng cho mạch quạt và mạch van, đơn giản hóa việc bảo vệ và phân tách sự cố.

FCU 2 ống ba tốc chỉ làm lạnh

Phần lớn khách sạn khu vực phía Nam và nhiều dự án miền Trung sử dụng hệ FCU 2 ống chạy nước lạnh quanh năm. Ở cấu hình này, ba relay K1, K2, K3 vẫn đảm nhận ba tốc quạt, còn K4 điều khiển van nước lạnh theo tín hiệu yêu cầu làm lạnh. Relay K5 để dự phòng hoặc dùng cho chức năng phụ trợ tùy thiết kế. Hai ngõ cảm biến nhiệt độ ngoài trên H3 và H4 cho phép bổ sung điểm đo nhiệt độ nước để khóa quạt khi mạch nước chưa sẵn sàng.

Heat pump và máy PTAC lắp trong phòng

Với hệ heat pump, D-X47 hỗ trợ cấu hình hai tốc quạt kèm sưởi cấp hai và cấu hình ba tốc quạt. Relay K4 xuất tín hiệu máy nén Y, còn K5 điều khiển van đảo chiều B hoặc O tùy quy ước của nhà sản xuất thiết bị lạnh. Ở cấu hình PTAC hai tốc quạt kèm điện trở sưởi, các relay được phân bổ tương ứng cho quạt, máy nén và mạch điện trở. Định mức 1A đóng kín với dòng xung 10A phù hợp để kích cuộn contactor hoặc rơ-le trung gian của máy.

Quản trị tập trung nhiều khách sạn trong danh mục

Với chuỗi khách sạn và các đơn vị vận hành nhiều tài sản, D-X47 kết nối lên Niagara Gateway và Remote Building Manager qua IP Ethernet, cho phép giám sát trạng thái HVAC theo phòng, theo tầng và theo từng khách sạn từ một điểm tập trung. Chức năng tiết kiệm năng lượng theo trạng thái phòng và theo lịch được cấu hình ở cấp hệ thống rồi áp đồng loạt, giúp bộ phận kỹ thuật kiểm soát chi phí điện mà không phải đi từng phòng để chỉnh cài đặt thủ công.

Tích hợp hệ thống

D-X47 vận hành như thiết bị đồng hành của thermostat D1-529-6V, kết nối qua mạng RF mesh 2,4 GHz tự hình thành của INNCOM. Kiến trúc mesh giúp các thiết bị trong cùng tầng chuyển tiếp gói tin cho nhau, giảm phụ thuộc vào một điểm truy cập duy nhất và đơn giản hóa việc bổ sung phòng mới. Song song đó, bộ điều khiển vẫn có tuyến S5bus có dây và đường IP Ethernet để đưa dữ liệu lên lớp quản trị, giúp dự án linh hoạt chọn phương án truyền thông theo điều kiện hạ tầng thực tế.

• Ghép cặp không dây với thermostat D1-529-6V qua mạng RF mesh 2,4 GHz tự hình thành.
• Tuyến S5bus có dây trên chân cam phục vụ kết nối các thiết bị INNCOM khác trong phòng.
• Kết nối IP Ethernet lên Niagara Gateway và Remote Building Manager cho giám sát tập trung.
• Ngõ ra Class-2 12VDC 200mA cấp nguồn cho cảm biến hoặc thiết bị phụ trợ trong phòng.
• Ngõ vào digital trên chân vàng nhận tín hiệu công tắc cửa, cảm biến hiện diện hoặc hộp thẻ chìa.
• Cảm biến thermistor chống chịu 04-1095 lắp tại H3, H4 để đo nhiệt độ phòng hoặc nhiệt độ nước.
• Ăng-ten ¼ bước sóng mã 13-4019 cho băng 2,4 GHz khi cần cải thiện vùng phủ sóng.

Mua INNCOM D-X47 chính hãng tại Việt Nam

IHN cung cấp bộ điều khiển HVAC INNCOM D-X47 chính hãng Honeywell cùng thermostat D1-529-6V, các bộ dây harness 62-1511, 62-1465.B, 62-1464.R, 62-1467, cảm biến 04-1095 và ăng-ten 13-4019 cho dự án khách sạn tại Việt Nam. Kỹ sư IHN khảo sát cấu hình dàn lạnh thực tế của dự án, xác định sơ đồ đấu relay K1 đến K5 phù hợp với FCU 2 ống, FCU 4 ống, heat pump hoặc PTAC, sau đó lập bản vẽ đấu nối chi tiết cho từng chủng loại phòng. Chúng tôi triển khai lắp đặt, ghép cặp thiết bị, cấu hình chính sách tiết kiệm năng lượng, chạy thử phòng mẫu, nghiệm thu và đào tạo đội kỹ thuật khách sạn. Vui lòng liên hệ IHN để nhận báo giá dự án và tư vấn phương án phù hợp với hệ điều hòa của công trình.

Câu hỏi thường gặp

D-X47 điều khiển được những cấu hình HVAC nào?

Theo tài liệu Honeywell, thiết bị hỗ trợ FCU 4 ống ba tốc quạt nóng lạnh, FCU 2 ống ba tốc chỉ làm lạnh, heat pump hai tốc quạt kèm sưởi cấp hai, heat pump ba tốc quạt và PTAC hai tốc quạt kèm điện trở sưởi. Đây là các cấu hình bao phủ phần lớn dàn lạnh phòng khách sạn tại Việt Nam. Sơ đồ đấu cụ thể được xác định trong giai đoạn thiết kế theo chủng loại máy.

Năm relay K1-K5 được phân bổ như thế nào?

K1 điều khiển quạt tốc cao tại chân P4, K2 quạt tốc trung tại P5, K3 quạt tốc thấp tại P10, ba relay này dùng chung common tại P9. K4 xuất tín hiệu lạnh hoặc tín hiệu máy nén Y tại chân P7, K5 xuất tín hiệu sưởi W hoặc điều khiển van đảo chiều B/O tại chân P6, hai relay này dùng chung common tại P8.

Định mức relay có đủ cho quạt FCU không?

Mỗi relay có định mức 1A khi đóng kín và chịu được dòng xung 10A lúc khởi động, tổng dòng cho toàn bộ relay là 130mA. Định mức này dành cho việc kích cuộn contactor hoặc rơ-le trung gian chứ không đóng cắt trực tiếp motor quạt công suất lớn. Khi thiết kế, cần bố trí rơ-le trung gian hoặc contactor phù hợp giữa bộ điều khiển và tải động lực.

Thiết bị dùng nguồn gì và lắp ở đâu?

D-X47 dùng nguồn 24VAC, 50/60 Hz với công suất chỉ 2,4 VA, tương thích tần số lưới 50 Hz tại Việt Nam. Kích thước 72 x 104 x 39,6 mm và kiểu bắt bốn lỗ vít cho phép lắp trong hộp kỹ thuật cạnh dàn lạnh hoặc trong khoang trần khu vực hành lang vào phòng. Nhiệt độ làm việc từ 0 đến 40°C với độ ẩm 15-99% RH.

Kết nối không dây và có dây khác nhau ra sao?

Về không dây, thiết bị dùng mạng RF mesh 2,4 GHz tự hình thành của INNCOM để ghép cặp với thermostat D1-529-6V, công suất phát +18 dBm và độ nhạy thu -98 dBm. Về có dây, D-X47 có tuyến S5bus cho thiết bị trong phòng và đường IP Ethernet đưa dữ liệu lên Niagara Gateway cùng Remote Building Manager phục vụ giám sát tập trung toàn danh mục khách sạn.

Triển khai D-X47 có cần kỹ sư commissioning chuyên sâu không?

Dòng INNCOM Direct được thiết kế theo hướng giảm yêu cầu kỹ thuật, tài liệu Honeywell nêu rõ việc triển khai không đòi hỏi kinh nghiệm engineering hay commissioning chuyên sâu như hệ BMS truyền thống. Tuy vậy, việc xác định đúng sơ đồ đấu relay theo chủng loại dàn lạnh và cấu hình chính sách tiết kiệm năng lượng vẫn nên do đơn vị có kinh nghiệm thực hiện. IHN hỗ trợ trọn bộ công đoạn này.
