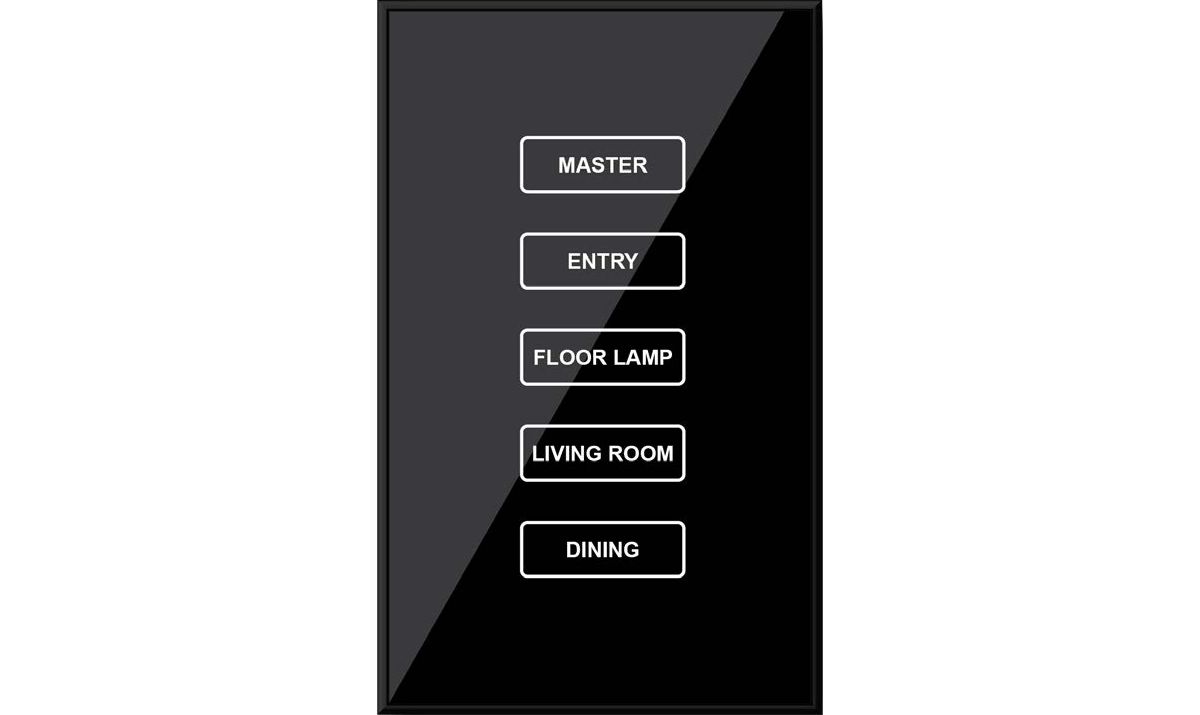

INNCOM MODEVA BR – Công tắc cảm ứng cỡ đế Anh

INNCOM MODEVA BR – Công tắc cảm ứng cỡ đế Anh

INNCOM MODEVA BR là nhóm công tắc cảm ứng của dòng MODEVA dùng cỡ đế Anh, tức mặt vuông 86 × 86 mm. Đây là điểm khiến sản phẩm đặc biệt phù hợp với thị trường Việt Nam: phần lớn công trình khách sạn trong nước đi hộp âm vuông theo hệ Anh, nên mặt MODEVA BR lắp thẳng vào hạ tầng điện có sẵn mà không phải thay đổi kích thước hộp âm hay đục lại tường hoàn thiện. Thiết bị thay thế công tắc cơ truyền thống bằng bề mặt cảm ứng điện dung liền khối, đưa toàn bộ điều khiển chiếu sáng, rèm và tiện ích phòng vào một hệ thống có thể lập trình theo kịch bản vận hành của khách sạn.

MODEVA BR có hai cỡ: single gang 86 × 86 × 10,8 mm và double gang dạng mặt dài 86 × 172 × 10,8 mm. Bản đơn hỗ trợ tối đa 6 cảm biến chạm hoặc 2 thanh dimmer, hoặc kết hợp cả hai; bản đôi hỗ trợ tối đa 12 cảm biến chạm hoặc 4 thanh dimmer. Mặt lắp vào hộp âm chuẩn Anh bằng hệ nam châm không vít, không lộ đầu vít. Phần tải dùng dimmer TRIAC 500 W tiêu chuẩn (650 W khi ghép relay, 400 W khi ghép dimmer khác), dimmer MOSFET 350 W (250 W khi ghép dimmer khác), relay actuator 500 W và master contactor 960 W. Truyền thông qua S5bus có dây hoặc RF 2,4 GHz chuẩn 802.15.4, mã hóa AES-128.

Điểm nổi bật của INNCOM MODEVA BR

• Mặt vuông 86 × 86 mm theo chuẩn đế Anh, tương thích với hộp âm vuông phổ biến tại các dự án khách sạn Việt Nam.
• Hai cỡ: single gang 86 × 86 × 10,8 mm và double gang mặt dài 86 × 172 × 10,8 mm.
• Mật độ điều khiển linh hoạt: bản đơn tối đa 6 cảm biến chạm hoặc 2 thanh dimmer, bản đôi tối đa 12 cảm biến hoặc 4 thanh dimmer.
• Cho phép kết hợp cảm biến chạm và thanh dimmer trên cùng một mặt, thuận tiện cho phòng vừa cần bật/tắt vừa cần chỉnh độ sáng.
• Lắp bằng hệ nam châm không vít vào hộp âm chuẩn Anh, mặt trước phẳng không lộ vít.
• Dimmer TRIAC 500 W tiêu chuẩn, 650 W khi ghép cùng relay, 400 W khi ghép với dimmer khác.
• Dimmer MOSFET (FET) 350 W tiêu chuẩn, giảm còn 250 W khi ghép với dimmer khác; relay actuator 500 W; master contactor 960 W.
• Truyền thông S5bus có dây hoặc RF 2,4 GHz chuẩn 802.15.4, kênh 11–26, tầm trong nhà khoảng 70 ft.
• Thông số vô tuyến: công suất phát 1 mW (+0 dBm), độ nhạy thu −94,6 dBm, mã hóa AES-128; đạt FCC Part 15.
• Nền chữ, biểu tượng và LCD có chiếu sáng; màu chuẩn trắng và đen, hỗ trợ màu riêng theo Pantone/RAL kèm chi phí thiết kế và thời gian sản xuất kéo dài hơn.

Thông số kỹ thuật INNCOM MODEVA BR

Thông số đầy đủ có trong datasheet chính hãng — vui lòng tải bản PDF ở nút phía trên.

Ứng dụng trong dự án

Khách sạn 4–5 sao xây mới theo hạ tầng điện chuẩn Việt Nam

Hồ sơ điện của phần lớn khách sạn xây mới tại Việt Nam mặc định dùng hộp âm vuông hệ Anh. Chọn MODEVA BR ngay từ khâu thiết kế cho phép giữ nguyên quy cách hộp âm 86 × 86 mm cho toàn bộ khối phòng, đồng bộ với ổ cắm và các mặt thiết bị khác trên cùng tuyến tường. Nhà thầu M&E không phải đặt riêng hộp âm chữ nhật nhập khẩu, giảm rủi ro thiếu vật tư và sai lệch giữa bản vẽ điện với thi công hoàn thiện nội thất.

Cải tạo khách sạn đang vận hành

Đây là bối cảnh MODEVA BR thể hiện lợi thế rõ nhất. Khi nâng cấp phòng cho khách sạn đã khai thác nhiều năm, mặt 86 × 86 mm lắp trực tiếp vào hộp âm cũ, không phải đục tường hay sơn bả lại. Hệ nam châm không vít rút ngắn thời gian lắp đặt mỗi phòng, còn tùy chọn RF 2,4 GHz với tầm trong nhà khoảng 70 ft cho phép giảm khối lượng kéo bus tín hiệu. Kết quả là số ngày phòng phải ngừng kinh doanh giảm đáng kể.

Căn hộ dịch vụ và khách sạn lưu trú dài ngày

Căn hộ dịch vụ có nhiều khu chức năng nên số mạch chiếu sáng lớn hơn phòng khách sạn thường. Bản double gang mặt dài 86 × 172 mm cho phép bố trí tới 12 cảm biến chạm hoặc 4 thanh dimmer trên một mặt, gom điều khiển phòng khách, bếp và lối vào vào một vị trí. Khả năng kết hợp cảm biến chạm với thanh dimmer trên cùng mặt giúp khách vừa bật tắt nhanh vừa chỉnh độ sáng theo thời điểm trong ngày mà không cần thêm thiết bị rời.

Resort ven biển với yêu cầu độ bền cao

Không khí ven biển mang hơi muối và độ ẩm cao, làm phím cơ và lò xo tiếp điểm nhanh xuống cấp, dẫn tới kẹt phím và chi phí thay thế lặp lại. Bề mặt cảm ứng điện dung của MODEVA BR liền khối, không khe phím, hạn chế điểm bám ẩm và bụi. Với các villa phân tán trong khuôn viên resort, tùy chọn RF 2,4 GHz tầm ngoài trời tầm nhìn thẳng tới 540 ft giúp tổ chức mạng điều khiển linh hoạt mà không phải chôn thêm tuyến cáp giữa các khối.

Tích hợp hệ thống

MODEVA BR gồm mặt giao diện cảm ứng phía trước và cụm load assembly phía sau chứa các actuator. Mỗi đầu vào trên bo logic có thể điều khiển trực tiếp actuator trong cùng gang box hoặc điều khiển từ xa actuator ở vị trí khác trong phòng, nên cách bố trí phím trên tường không bị ràng buộc bởi vị trí mạch tải. Toàn hệ kết nối vào hạ tầng điều khiển phòng khách INNCOM qua S5bus hoặc RF và được giám sát tập trung.

• Đấu nối S5bus có dây tới bộ điều khiển phòng khách INNCOM, hỗ trợ nối tiếp daisy-chain.
• Tùy chọn RF 2,4 GHz chuẩn 802.15.4, kênh 11–26, mã hóa AES-128.
• Điều khiển chéo actuator giữa các gang box khác nhau trong cùng phòng.
• Phối hợp với thermostat MODEVA đế Anh 86 × 86 mm để đồng bộ hoàn thiện trên toàn tuyến tường.
• Liên động với cảm biến hiện diện và tiếp điểm cửa để tắt tải khi phòng trống.
• Kết nối lên phần mềm quản lý năng lượng INNcontrol để giám sát và báo cáo theo phòng.
• Hỗ trợ kịch bản chiếu sáng (scene) lập trình sẵn theo từng loại phòng và thời điểm trong ngày.

Mua INNCOM MODEVA BR chính hãng tại Việt Nam

IHN cung cấp thiết bị INNCOM by Honeywell chính hãng, hỗ trợ nhà thầu M&E và đơn vị tư vấn thiết kế từ giai đoạn phương án đến khi bàn giao vận hành. Dịch vụ của chúng tôi gồm khảo sát hiện trạng và phòng mẫu, tư vấn chọn cấu hình đơn hay đôi và số phím cho từng loại phòng, tính toán phân bổ tải giữa dimmer TRIAC, dimmer MOSFET và relay actuator, bóc tách khối lượng theo từng tầng, lập dự toán, lập trình cấu hình phím và kịch bản chiếu sáng, phối hợp chạy thử và nghiệm thu, cùng chính sách bảo hành. Liên hệ IHN để nhận báo giá dự án và phương án MODEVA BR cho khối phòng của bạn.

Câu hỏi thường gặp

Vì sao MODEVA BR phù hợp với dự án tại Việt Nam?

Vì mặt thiết bị có kích thước 86 × 86 mm theo chuẩn đế Anh, trùng với quy cách hộp âm vuông đang được dùng phổ biến trong các công trình khách sạn tại Việt Nam. Nhờ đó thiết bị lắp thẳng vào hạ tầng điện sẵn có, không phải đổi hộp âm hay đục lại tường hoàn thiện. Điều này giảm cả chi phí vật tư lẫn thời gian thi công, đặc biệt trong dự án cải tạo.

MODEVA BR có mấy cỡ và bố trí được bao nhiêu điểm điều khiển?

Có hai cỡ: single gang 86 × 86 × 10,8 mm và double gang mặt dài 86 × 172 × 10,8 mm. Bản đơn cho phép tối đa 6 cảm biến chạm hoặc 2 thanh dimmer, hoặc kết hợp cả hai loại. Bản đôi cho phép tối đa 12 cảm biến chạm hoặc 4 thanh dimmer, hoặc kết hợp. Cách bố trí cụ thể được lập trình theo yêu cầu từng loại phòng của dự án.

Công suất tải mà dimmer và relay chịu được là bao nhiêu?

Dimmer TRIAC chịu 500 W ở cấu hình tiêu chuẩn, tăng lên 650 W khi ghép cùng relay và giảm còn 400 W khi ghép chung với một dimmer khác. Dimmer MOSFET chịu 350 W tiêu chuẩn và khi ghép relay, giảm còn 250 W khi ghép với dimmer khác. Relay actuator đạt 500 W, master contactor đạt 960 W. Khi thiết kế cần cộng dồn tải thực tế của từng mạch đèn.

Thiết bị làm việc được với lưới điện 220 VAC 50 Hz không?

Datasheet của bản đế Anh ghi 120VAC 50/60 Hz, trong khi MODEVA Product Guide ghi dải 120–240 VAC 50/60 Hz cho phần switch, relay và dimmer TRIAC, riêng dimmer MOSFET chỉ ghi 120 VAC 60 Hz. Với lưới 220 VAC 50 Hz tại Việt Nam, phương án dùng relay và dimmer TRIAC là hướng phù hợp. Cấu hình điện áp cụ thể nên được xác nhận với hãng khi chốt danh mục vật tư dự án.

Mặt công tắc gắn cố định bằng cách nào?

MODEVA BR dùng hệ thống gắn nam châm không vít vào hộp âm chuẩn Anh. Mặt trước dày 10,8 mm, phẳng, không lộ đầu vít, giữ được hình thức liền khối trên tường hoàn thiện. Khi cần bảo trì hoặc thay mặt, kỹ thuật viên tháo lắp nhanh mà không tác động tới lớp sơn hay giấy dán tường, thuận tiện cho khách sạn đang khai thác cần trả phòng lại trong ngày.

Có thể đặt màu mặt theo nhận diện thương hiệu không?

Màu tiêu chuẩn là trắng và đen. Ngoài ra hãng hỗ trợ tùy biến màu theo bảng Pantone hoặc RAL theo yêu cầu dự án, kèm chi phí thiết kế và thời gian sản xuất kéo dài hơn so với màu tiêu chuẩn. Vì vậy phương án màu riêng nên được chốt sớm, tốt nhất là trong giai đoạn duyệt phòng mẫu, để không ảnh hưởng đến tiến độ giao hàng của toàn khối phòng.
