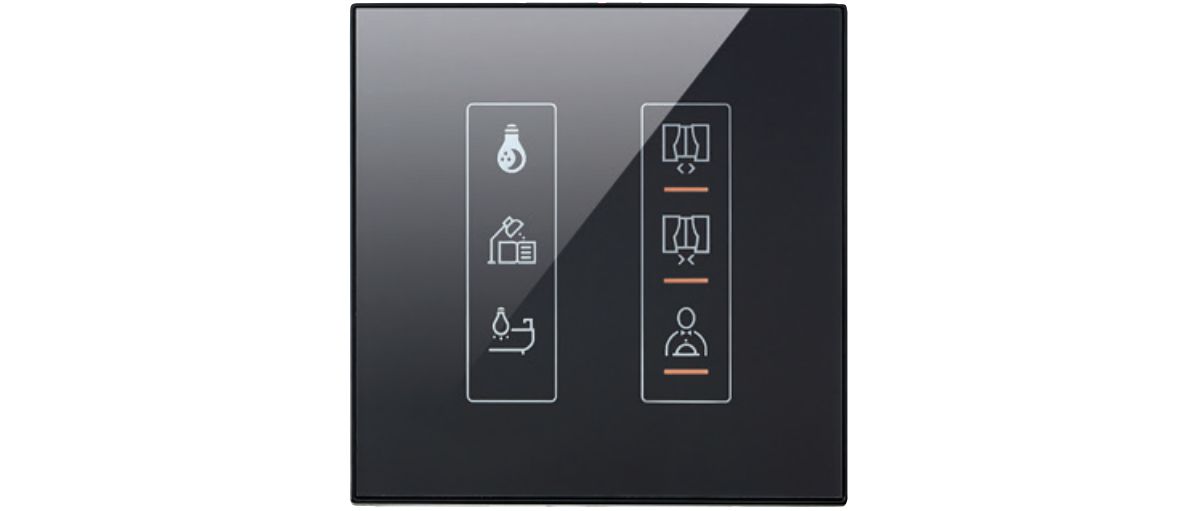

INNCOM Elements – Công tắc, ổ cắm và bảng điều khiển cảm ứng

INNCOM Elements – Dòng công tắc, ổ cắm và bảng combo cảm ứng cho phòng khách sạn

INNCOM Elements là dòng giao diện phòng khách sạn của Honeywell, gồm công tắc cảm ứng điện dung, ổ cắm điện và bảng combo tích hợp, được thiết kế để thay thế toàn bộ mặt công tắc truyền thống trong phòng ngủ, phòng tắm và khu vực tiền phòng. Mỗi bảng đơn có kích thước 84 x 84 x 7,5 mm với biên dạng lắp chìm chỉ dày 7,5 mm; bảng combo dài 84 x 231 x 7,5 mm cho phép gộp ổ cắm, cổng USB và phím điều khiển trên cùng một mặt. Người dùng có thể chọn từ 1 đến 6 điểm chạm trên một bảng để điều khiển đèn, rèm, chuông cửa và các tiện ích khác, cùng tối đa hai kênh dimmer.

Về hoàn thiện, Elements cung cấp 16 màu tiêu chuẩn chia theo bốn nhóm: Glass Effect (Ice White, Polished Onyx, Black Onyx), Naturals (British Oak, Cream Hide, Dark Hide, Dark Wenge, Golden Sand, Natural Stone), Synthetic (Beach Pebble, Chalk White) và Metallic (Brushed Bronze, Brushed Steel, Cast Iron, Satin Platinum, Satin Titanium), giúp kiến trúc sư nội thất đồng bộ mặt công tắc với vật liệu đầu giường và tủ áo. Mặt nhựa polycarbonate gồm hai phần đồng màu, tháo lắp không cần vít, đầu cáp hướng lên và có ký hiệu trắng rõ ràng để rút ngắn thời gian đấu nối tại công trường. Thiết bị truyền thông qua RF không dây hoặc bus có dây S5bus, kết nối vào mạng Deep Mesh và phần mềm INNcontrol 3.

Điểm nổi bật của INNCOM Elements

• Bảng đơn 84 x 84 x 7,5 mm với biên dạng lắp chìm mỏng, gần như phẳng với mặt tường.
• Bảng combo 84 x 231 x 7,5 mm gộp ổ cắm, cổng USB, kết nối audio/video và phím điều khiển trên một mặt.
• Giao diện cảm ứng điện dung đa điểm, cấu hình từ 1 đến 6 điểm chạm cho mỗi bảng.
• Hỗ trợ tối đa hai kênh dimmer để điều chỉnh độ sáng đèn ngủ và đèn hắt.
• 16 màu hoàn thiện tiêu chuẩn thuộc bốn nhóm vật liệu: hiệu ứng kính, tự nhiên, tổng hợp và kim loại.
• Toàn bộ ổ cắm dùng cơ chế màn che an toàn chỉ mở khi cắm đủ ba chấu, hạn chế rủi ro với trẻ nhỏ.
• Đóng cắt hai cực (double pole) với trình tự dây trung tính đóng trước và ngắt sau dây pha.
• Khe hở tiếp điểm tối thiểu 3 mm, có phản hồi click cơ khí rõ ràng khi thao tác.
• Mặt polycarbonate hai phần đồng màu, tháo lắp không vít (screwless), thuận tiện bảo trì.
• Truyền thông RF không dây hoặc S5bus, tích hợp mạng Deep Mesh và phần mềm INNcontrol 3.

Thông số kỹ thuật INNCOM Elements

Thông số đầy đủ có trong datasheet chính hãng — vui lòng tải bản PDF ở nút phía trên.

Ứng dụng trong dự án

Khách sạn 4–5 sao xây mới

Trong các dự án khách sạn 4–5 sao xây mới tại Hà Nội, TP.HCM hay Đà Nẵng, Elements được bố trí thành bộ thống nhất: bảng phím đầu giường điều khiển đèn ngủ, đèn hắt và rèm; bảng combo tại bàn làm việc gộp ổ cắm quốc tế, ổ chuẩn US và cổng USB; bảng đơn tại tiền phòng và phòng tắm. Vì tất cả cùng khuôn 84 mm và cùng dải 16 màu hoàn thiện, mặt bằng công tắc trong phòng mẫu giữ được ngôn ngữ thiết kế nhất quán, giảm số chủng loại vật tư phải mua và đơn giản hóa việc lập bảng kê thiết bị theo từng hạng phòng.

Resort ven biển và villa nghỉ dưỡng

Resort ven biển và villa nghỉ dưỡng phải đối mặt với độ ẩm cao, hơi muối và biên độ nhiệt lớn giữa ngày và đêm. Mặt polycarbonate hai phần đồng màu của Elements không phụ thuộc lớp sơn phủ bề mặt nên giữ được màu ổn định theo thời gian, còn cơ cấu tháo lắp không vít giúp kỹ thuật viên mở mặt kiểm tra và vệ sinh tiếp điểm định kỳ mà không để lại vết vít. Với villa nhiều khu vực, bảng combo 84 x 231 mm cho phép gom ổ cắm cùng phím điều khiển rèm, đèn sân vườn về một vị trí duy nhất gần cửa ra hồ bơi.

Căn hộ dịch vụ và khách sạn căn hộ

Căn hộ dịch vụ và khách sạn căn hộ có thời gian lưu trú dài, khách sử dụng nhiều thiết bị cá nhân nên nhu cầu ổ cắm và cổng sạc cao hơn phòng khách sạn thông thường. Bảng combo Elements cho phép kết hợp ổ cắm chuẩn quốc tế, chuẩn US, ổ đa năng cùng cổng USB và kết nối audio/video trên một mặt duy nhất, thay vì lắp rời nhiều hộp âm tường. Cơ chế màn che chỉ mở khi cắm đủ ba chấu là điểm quan trọng với khách lưu trú dài ngày có trẻ nhỏ, giúp chủ đầu tư đáp ứng yêu cầu an toàn điện trong hồ sơ nghiệm thu.

Cải tạo khách sạn đang vận hành

Khi cải tạo khách sạn đang vận hành, tiến độ trả phòng là ràng buộc lớn nhất. Elements hỗ trợ hai phương án truyền thông: RF không dây cho các tầng không thể kéo lại bus tín hiệu, và S5bus có dây cho khu vực đã có sẵn hạ tầng INNCOM. Biên dạng chìm chỉ 7,5 mm cùng đế tham chiếu hộp BS 70 x 70 x 45 mm giúp tận dụng phần lớn hộp âm tường hiện hữu. Đầu cáp hướng lên kèm ký hiệu trắng rút ngắn thời gian đấu nối, cho phép đội thi công hoàn tất một phòng trong khung giờ thấp điểm.

Tích hợp hệ thống

Elements không hoạt động độc lập mà đóng vai trò lớp giao diện của hệ quản lý phòng INNCOM. Thiết bị kết nối bằng RF không dây hoặc bus có dây S5bus, tham gia mạng Deep Mesh và được giám sát tập trung qua phần mềm INNcontrol 3. Nhờ đó, thao tác chạm phím, trạng thái rèm, đèn cùng dữ liệu occupancy từ cảm biến PIR được đưa về một nền tảng duy nhất để vận hành setback năng lượng, hiển thị trạng thái phòng theo thời gian thực và kết nối với các hệ thống khác của khách sạn.

• Truyền thông RF không dây hoặc bus có dây S5bus, lựa chọn theo hiện trạng hạ tầng dự án.
• Tham gia mạng Deep Mesh của INNCOM, giám sát tập trung bằng phần mềm INNcontrol 3.
• Nhận trạng thái occupancy từ cảm biến PIR K594.RF, K595.RF, K594C, K594W để chạy setback nhiệt độ.
• Liên động với thermostat cùng dòng để điều khiển FCU, VRF và quạt gió trong phòng.
• Kết nối tín hiệu DND/MUR, chuông cửa CHM-S và công tắc doorplate ngoài cửa phòng.
• Sẵn sàng trao đổi dữ liệu với PMS, BMS và hệ thống giám sát của khách sạn qua nền tảng INNcontrol.
• Đáp ứng EMC 2014/30/EU, RoHS 2011/65/EU, EN60730-1:2011 và EN60730-2-9:2010.

Mua INNCOM Elements chính hãng tại Việt Nam

IHN là nhà tích hợp hệ thống ELV và đơn vị phân phối thiết bị RCU/GRMS khách sạn tại Việt Nam, cung cấp INNCOM Elements chính hãng Honeywell cùng dịch vụ kỹ thuật trọn gói. Chúng tôi đồng hành với chủ đầu tư và nhà thầu M&E từ bước chọn cấu hình phím, loại ổ cắm cho từng hạng phòng, chốt mã màu trong 16 tùy chọn hoàn thiện, lập bảng khối lượng theo phòng mẫu, đến lập trình kịch bản, chạy thử, nghiệm thu và bàn giao. Với dự án cải tạo, IHN khảo sát hiện trạng hộp âm tường và hạ tầng bus để đề xuất phương án RF hay S5bus phù hợp tiến độ trả phòng. Liên hệ IHN để nhận báo giá dự án và tư vấn cấu hình chi tiết.

Câu hỏi thường gặp

INNCOM Elements có bao nhiêu màu hoàn thiện?

Elements có 16 màu hoàn thiện tiêu chuẩn, chia thành bốn nhóm: Glass Effect (Ice White, Polished Onyx, Black Onyx), Naturals (British Oak, Cream Hide, Dark Hide, Dark Wenge, Golden Sand, Natural Stone), Synthetic (Beach Pebble, Chalk White) và Metallic (Brushed Bronze, Brushed Steel, Cast Iron, Satin Platinum, Satin Titanium). Nhóm thiết kế nội thất thường chọn màu theo vật liệu đầu giường và tủ áo để mặt công tắc hòa vào tổng thể phòng.

Kích thước và đế âm lắp đặt của Elements là bao nhiêu?

Bảng đơn có kích thước 84 x 84 x 7,5 mm, bảng combo là 84 x 231 x 7,5 mm; biên dạng lắp chìm chỉ dày 7,5 mm nên mặt gần như phẳng với tường. Tài liệu kỹ thuật tham chiếu hộp âm tường chuẩn BS 70 x 70 x 45 mm. Khi cải tạo, IHN khảo sát hộp âm hiện hữu để xác định có cần thay đế hay không trước khi chốt khối lượng.

Cơ chế màn che an toàn 3 chấu hoạt động thế nào?

Tất cả ổ cắm trong dòng Elements dùng màn che cơ khí chỉ mở khi có đủ ba chấu phích cắm tác động đồng thời, ngăn trẻ nhỏ hoặc vật lạ chọc vào lỗ cực. Ổ cắm còn dùng đóng cắt hai cực với trình tự dây trung tính đóng trước và ngắt sau dây pha, khe hở tiếp điểm tối thiểu 3 mm kèm phản hồi click rõ ràng khi thao tác.

Elements dùng chuẩn truyền thông gì, có bắt buộc đi dây không?

Theo tài liệu Honeywell, Elements hỗ trợ truyền thông RF không dây hoặc bus có dây S5bus của INNCOM, sau đó tham gia mạng Deep Mesh và được quản lý tập trung bằng phần mềm INNcontrol 3. Dự án xây mới thường chọn S5bus vì đi dây song song với hạ tầng ELV; dự án cải tạo phòng đang khai thác thường ưu tiên RF để tránh đục phá tường và rút ngắn thời gian đóng phòng.

Một bảng Elements có tối đa bao nhiêu phím và có dimmer không?

Mỗi bảng cấu hình được từ 1 đến 6 điểm chạm cảm ứng điện dung để điều khiển đèn, rèm, cảnh chiếu sáng và các tiện ích khác. Tài liệu Honeywell cho biết dòng Elements hỗ trợ tối đa hai kênh dimmer. Số phím và chức năng từng phím được lập trình theo kịch bản của từng hạng phòng, nên bố cục phím đầu giường có thể khác bố cục tại tiền phòng.

Elements có phù hợp cho dự án cải tạo khách sạn đang vận hành không?

Có. Biên dạng chìm 7,5 mm, mặt tháo lắp không vít và tùy chọn truyền thông RF giúp rút ngắn thời gian thi công trong từng phòng. Đầu cáp hướng lên kèm ký hiệu trắng giúp thợ điện đấu nối nhanh và ít sai sót. IHN thường triển khai theo cụm tầng vào khung giờ thấp điểm để khách sạn duy trì công suất phòng trong suốt quá trình nâng cấp.
