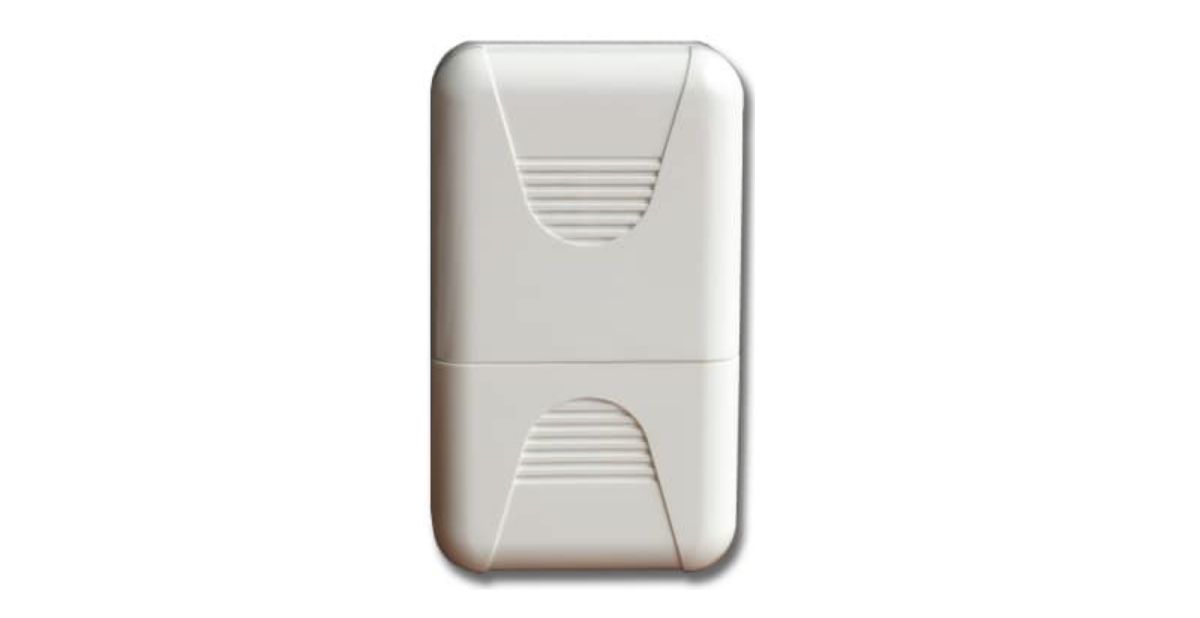

INNCOM CHM-S – Chuông cửa điện tử phòng khách sạn

INNCOM CHM-S – Chuông cửa điện tử điện áp thấp cho phòng khách sạn

INNCOM CHM-S là chuông cửa điện tử điện áp thấp dùng cho phòng khách sạn, mã đặt hàng HON-INN-CHM, hoạt động ở 12 VDC với dòng tiêu thụ 30 mA và công suất 1 W. Thiết bị phát âm ở mức 70 dB, đủ để khách nghe rõ từ khu vực giường ngủ hoặc phòng tắm nhưng không gây ồn sang hành lang và phòng liền kề. Vỏ thiết bị có kích thước 87 x 87 x 26 mm, khối lượng 130 g, đấu nối ba dây gồm tín hiệu K, mát (–) và nguồn 12 VDC (+). Mỗi lần khách bấm nút chuông ngoài cửa, CHM-S phát âm đúng một lần, tránh tình trạng đổ chuông liên tục làm phiền khách.

Điểm quan trọng trong vận hành khách sạn là CHM-S liên động trực tiếp với chức năng Privacy trên bảng công tắc INNCOM: khi khách bật chế độ riêng tư (DND), chuông cửa được vô hiệu hóa nên nhân viên buồng phòng bấm chuông cũng không làm phiền khách đang nghỉ. Thiết bị có núm chỉnh âm lượng để kỹ thuật viên tinh chỉnh theo diện tích và vật liệu hoàn thiện của từng hạng phòng. CHM-S lắp tường bằng băng keo hai mặt hoặc bắt vít cơ khí, khuyến nghị đặt trong tủ quần áo hoặc gần hốc gió hồi để giấu thiết bị mà vẫn truyền âm tốt. Sản phẩm tuân thủ RoHS.

Điểm nổi bật của INNCOM CHM-S

• Chuông cửa điện tử điện áp thấp 12 VDC, an toàn cho khu vực phòng ngủ khách sạn.
• Mức âm 70 dB, nghe rõ trong phòng mà không lan tiếng ra hành lang.
• Chỉ đổ chuông một lần cho mỗi lần bấm nút, tránh làm phiền khách.
• Vô hiệu hóa tự động theo trạng thái Privacy/DND trên công tắc INNCOM.
• Có điều chỉnh âm lượng để phù hợp từng hạng phòng và vật liệu nội thất.
• Tiêu thụ chỉ 30 mA ở 12 VDC, công suất 1 W, không ảnh hưởng ngân sách nguồn của RCU.
• Kích thước gọn 87 x 87 x 26 mm, khối lượng 130 g, dễ giấu trong tủ quần áo.
• Hai phương án lắp: dán băng keo hai mặt hoặc bắt vít cơ khí có sẵn chi tiết lắp.
• Đấu nối ba dây K / – / + đơn giản, rút ngắn thời gian thi công mỗi phòng.
• Tương thích hệ INNCOM System 5 và các doorplate HON-INN-RN cùng bản designer tùy biến; đạt RoHS.

Thông số kỹ thuật INNCOM CHM-S

Thông số đầy đủ có trong datasheet chính hãng — vui lòng tải bản PDF ở nút phía trên.

Ứng dụng trong dự án

Khách sạn 4–5 sao

Ở khách sạn 4–5 sao, quy trình phục vụ phòng yêu cầu nhân viên bấm chuông trước khi vào. CHM-S đặt trong tủ quần áo hoặc gần hốc gió hồi giúp âm 70 dB lan đều trong phòng mà thiết bị không lộ ra khỏi thiết kế nội thất. Vì chỉ phát âm một lần cho mỗi lần bấm, khách không bị đánh thức bởi chuỗi tiếng chuông liên tiếp. Kết hợp với doorplate hiển thị DND/MUR ngoài cửa, khách sạn có được quy trình gõ cửa chuẩn hóa, giảm khiếu nại liên quan tới quyền riêng tư.

Resort ven biển và villa

Tại resort ven biển, phòng thường rộng, có nhiều vách ngăn và cửa ra sân vườn nên tiếng gõ cửa dễ bị bỏ qua. CHM-S với núm chỉnh âm lượng cho phép kỹ thuật viên tăng mức âm ở villa lớn và giảm ở phòng nhỏ, giữ trải nghiệm đồng đều toàn khu. Thiết bị làm việc ở 12 VDC nên toàn bộ tuyến dây tới cửa là mạch điện áp thấp, thuận lợi cho các khối nhà thấp tầng, hành lang bán lộ thiên và điều kiện khí hậu nóng ẩm ven biển.

Căn hộ dịch vụ

Căn hộ dịch vụ có khách lưu trú dài ngày, tần suất giao nhận đồ và dịch vụ dọn phòng cao hơn. Một chuông cửa điện tử liên động với chế độ Privacy giúp khách chủ động kiểm soát thời điểm được làm phiền, đồng thời cho phép lễ tân và bộ phận buồng phòng theo dõi trạng thái phòng trên hệ thống. Mức tiêu thụ chỉ 30 mA ở 12 VDC nghĩa là có thể bổ sung CHM-S vào phòng mà không phải tính toán lại đáng kể ngân sách nguồn của bộ điều khiển phòng.

Cải tạo khách sạn đang vận hành

Với khách sạn đang khai thác, CHM-S là hạng mục dễ bổ sung nhất trong gói nâng cấp phòng: thiết bị chỉ cần ba dây K, mát và 12 VDC, lắp bằng băng keo hai mặt hoặc bắt vít, khối lượng 130 g nên không cần gia cố. Nhờ vậy, đội thi công có thể lắp và kiểm tra trong thời gian ngắn giữa hai lượt khách. Khi khách sạn đã có hệ INNCOM System 5, việc gán chuông vào logic Privacy hiện hữu chỉ là bước cấu hình phần mềm.

Tích hợp hệ thống

CHM-S được thiết kế để làm việc cùng hệ điều khiển phòng INNCOM System 5. Tín hiệu K từ nút chuông ngoài cửa hoặc từ doorplate được đưa về bộ điều khiển phòng, sau đó bộ điều khiển quyết định có kích chuông hay không dựa trên trạng thái Privacy do khách đặt trên công tắc trong phòng. Nhờ đó, chuông cửa trở thành một phần của luồng nghiệp vụ DND/MUR chứ không phải thiết bị rời rạc, và trạng thái phòng có thể hiển thị đồng bộ cho bộ phận buồng phòng.

• Tương thích hệ INNCOM System 5 và các bộ điều khiển phòng cùng nền tảng.
• Liên động với doorplate HON-INN-RN và các bản designer tùy biến ngoài cửa phòng.
• Vô hiệu hóa theo trạng thái Privacy/DND đặt trên công tắc INNCOM trong phòng.
• Đấu nối ba dây K / GND / +12 VDC vào ngõ ra tương ứng của bộ điều khiển phòng.
• Dùng chung nguồn 12 VDC với các thiết bị điện áp thấp khác trong phòng.
• Trạng thái DND/MUR có thể đưa lên INNcontrol để bộ phận buồng phòng theo dõi tập trung.

Mua INNCOM CHM-S chính hãng tại Việt Nam

IHN cung cấp chuông cửa điện tử INNCOM CHM-S (HON-INN-CHM) chính hãng Honeywell kèm dịch vụ tư vấn, thi công và lập trình cho dự án khách sạn tại Việt Nam. Chúng tôi hỗ trợ xác định số lượng theo hạng phòng, chọn vị trí lắp tối ưu về âm học, phối hợp với doorplate và công tắc Privacy để hoàn thiện luồng DND/MUR, đồng thời kiểm tra ngân sách nguồn 12 VDC của bộ điều khiển phòng trước khi chốt phương án. Với dự án cải tạo, IHN khảo sát hạ tầng dây hiện hữu để đề xuất cách bổ sung chuông mà không phải đục phá. Liên hệ IHN để nhận báo giá dự án và tư vấn cấu hình chi tiết.

Câu hỏi thường gặp

CHM-S dùng điện áp và dòng bao nhiêu?

CHM-S hoạt động ở 12 VDC với dòng tiêu thụ 30 mA và công suất định mức 1 W. Đây là mức rất nhỏ nên thiết bị có thể dùng chung nguồn điện áp thấp với các thành phần khác trong phòng. Khi thiết kế, IHN vẫn khuyến nghị tổng hợp toàn bộ tải 12 VDC của phòng để chọn bộ nguồn có dự phòng, đặc biệt với phòng có nhiều thiết bị mở rộng.

Chuông có kêu khi khách bật chế độ DND không?

Không. CHM-S có thể được vô hiệu hóa bằng chức năng Privacy trên công tắc INNCOM. Khi khách bật chế độ riêng tư, bộ điều khiển phòng chặn tín hiệu kích chuông nên nhân viên bấm nút ngoài cửa cũng không phát âm trong phòng. Trạng thái này thường được hiển thị đồng thời trên doorplate ngoài cửa để nhân viên buồng phòng biết mà không cần gõ cửa.

Nên lắp CHM-S ở vị trí nào trong phòng?

Tài liệu Honeywell khuyến nghị lắp trong tủ quần áo hoặc gần hốc gió hồi. Cách này giấu được thiết bị khỏi tầm nhìn, giữ thẩm mỹ nội thất mà âm thanh 70 dB vẫn lan tốt trong phòng. Thiết bị lắp bằng băng keo hai mặt hoặc bắt vít cơ khí. Với phòng suite nhiều khu vực, IHN thường thử nghiệm vài vị trí trong phòng mẫu trước khi nhân rộng toàn dự án.

Mức âm 70 dB có làm phiền phòng bên cạnh không?

Mức 70 dB được chọn để nghe rõ trong phạm vi phòng khách sạn nhưng không xuyên qua tường và cửa sang phòng liền kề hay hành lang. Ngoài ra, CHM-S chỉ phát âm một lần cho mỗi lần bấm nút thay vì reo liên tục. Thiết bị còn có núm chỉnh âm lượng, nên kỹ thuật viên có thể hạ mức âm ở các phòng nhỏ hoặc phòng có nhiều vật liệu phản âm.

CHM-S đấu nối như thế nào?

Thiết bị dùng ba dây: K là dây tín hiệu kích chuông, dấu trừ là dây mát và dấu cộng là nguồn 12 VDC. Ba dây này nối về ngõ tương ứng trên bộ điều khiển phòng INNCOM. Nhờ số dây ít và điện áp thấp, việc kéo dây khi cải tạo đơn giản hơn nhiều so với chuông điện lưới, và có thể đi chung máng với các tuyến tín hiệu ELV khác.

CHM-S tương thích với những thiết bị INNCOM nào?

Theo datasheet, CHM-S tương thích với hệ điều khiển phòng INNCOM System 5 và các doorplate HON-INN-RN cùng bản designer tùy biến. Trong dự án thực tế, chuông thường đi kèm công tắc có phím Privacy trong phòng, doorplate hiển thị DND/MUR ngoài cửa và bộ điều khiển phòng làm trung tâm xử lý logic. IHN sẽ kiểm tra phiên bản hệ thống hiện có trước khi đề xuất cấu hình.
