INNCOM X45RA – Bộ điều khiển dimmer 0-10VDC gắn ray DIN

INNCOM X45RA – Bộ điều khiển dimmer 0-10VDC gắn ray DIN

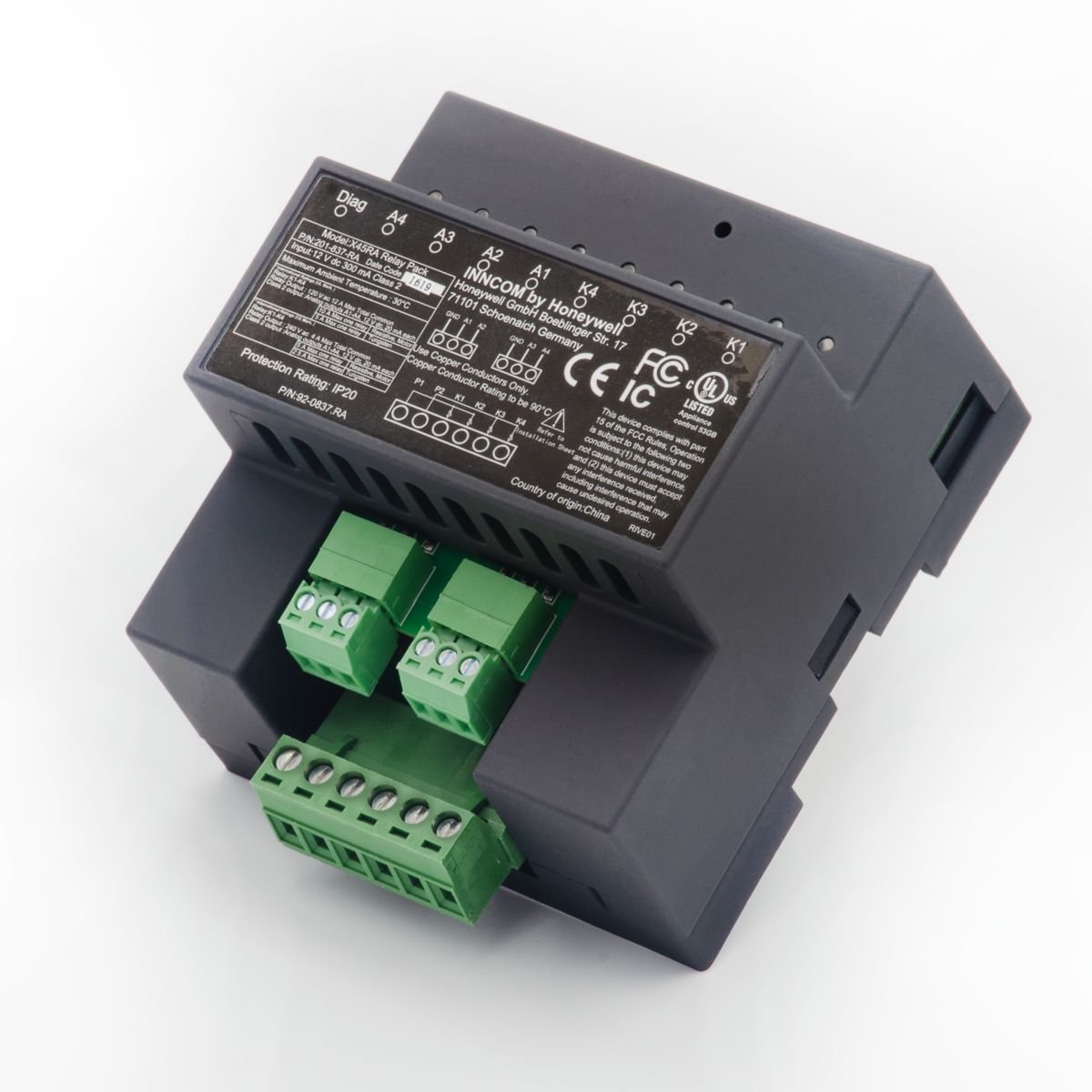

INNCOM X45RA là mô-đun điều khiển chiếu sáng thuộc hệ thống In Room Automation System (IRAS) của Honeywell, chuyên phục vụ các mạch đèn có điều chỉnh độ sáng trong phòng khách sạn. Thiết bị cung cấp bốn ngõ ra analog 0-10VDC có thể cấu hình bằng phần mềm theo chế độ sink hoặc source, nhờ đó tương thích với cả ballast huỳnh quang dimmable lẫn phần lớn driver LED 0-10V đang lưu hành trên thị trường. Song song với kênh analog, X45RA tích hợp sẵn bốn relay để đóng cắt riêng biệt nguồn điện áp lưới cấp cho từng nhóm đèn, giúp cắt hẳn tải khi phòng trống thay vì chỉ hạ độ sáng về mức tối thiểu. Toàn bộ mạch nằm trong vỏ nhựa kín, gắn trực tiếp lên ray DIN 35mm bên trong tủ điện phòng.

Trong kiến trúc IRAS, X45RA trao đổi dữ liệu với bộ điều khiển phòng, thermostat và các công tắc cảm ứng thông qua bus truyền thông S5bus, đồng thời hỗ trợ tùy chọn thu phát không dây trong phòng khi dự án muốn giảm khối lượng đi dây tín hiệu. Nguồn cấp 12VDC với dòng tiêu thụ điển hình 300mA cho phép dùng chung bộ nguồn tập trung với các thiết bị INNCOM khác trong cùng tủ. Bốn ngõ vào dry-contact 0-5VDC và bốn ngõ ra open-collector mở rộng khả năng tiếp nhận tín hiệu từ công tắc cơ, công tắc cửa, cảm biến hiện diện hoặc điều khiển rơ-le phụ trợ. Sản phẩm đáp ứng FCC, UL và CE Mark nên thuận lợi khi triển khai cho các dự án khách sạn quốc tế tại Việt Nam.

Điểm nổi bật của INNCOM X45RA

• Bốn ngõ ra analog 0-10VDC cấu hình được chế độ sink hoặc source, phù hợp cả ballast dimmable và driver LED 0-10V.
• Bốn relay tích hợp cho phép đóng cắt độc lập nguồn điện áp lưới của từng mạch đèn, loại bỏ dòng rò khi tắt.
• Bốn ngõ vào dry-contact 0-5VDC nhận tín hiệu từ công tắc cơ, công tắc cửa và cảm biến trong phòng.
• Bốn ngõ ra open-collector để kích rơ-le trung gian hoặc thiết bị phụ trợ điện áp thấp.
• Gắn ray DIN 35mm tiêu chuẩn, tiết kiệm không gian và chuẩn hóa thi công tủ điện phòng.
• Vỏ nhựa kín bao trọn bo mạch, bảo vệ linh kiện khỏi bụi và va chạm trong quá trình lắp đặt.
• Giao tiếp S5bus với các thiết bị INNCOM khác trong phòng, hỗ trợ tùy chọn kết nối không dây nội phòng.
• Nguồn 12VDC, dòng tiêu thụ 300mA điển hình, dễ dùng chung bộ nguồn tập trung của hệ IRAS.
• Đạt các tiêu chuẩn FCC Part 15A, UL 244A, UL 508, EN60730-1 và RoHS phục vụ dự án quốc tế.
• Cấu hình kênh vào/ra bằng phần mềm, giảm nhu cầu thay đổi phần cứng khi hiệu chỉnh kịch bản chiếu sáng.

Thông số kỹ thuật INNCOM X45RA

Thông số đầy đủ có trong datasheet chính hãng — vui lòng tải bản PDF ở nút phía trên.

Ứng dụng trong dự án

Khách sạn 4-5 sao và resort nghỉ dưỡng

Ở phân khúc khách sạn cao cấp, mỗi phòng thường có từ sáu đến mười mạch đèn gồm đèn trần, đèn hắt, đèn đầu giường, đèn gương và đèn trang trí. X45RA đảm nhận nhóm mạch cần điều chỉnh độ sáng liên tục, phối hợp cùng cảm biến hiện diện và công tắc cảnh để tự động chuyển giữa các kịch bản đón khách, sinh hoạt, xem tivi và ngủ đêm. Bốn relay đi kèm cho phép cắt hẳn nguồn các mạch không cần thiết khi phòng trống, góp phần giảm điện năng nền của khối phòng ngủ.

Suite, villa và phòng tổng thống nhiều kịch bản chiếu sáng

Các phòng diện tích lớn thường chia thành nhiều khu chức năng: phòng khách, phòng ngủ, khu làm việc và khu vệ sinh. Số lượng mạch dimmer vì thế vượt xa phòng tiêu chuẩn và cần mở rộng bằng nhiều mô-đun. Do X45RA giao tiếp qua S5bus, kỹ sư có thể đặt song song vài mô-đun trên cùng thanh ray DIN trong tủ điện, mỗi mô-đun phụ trách một cụm bốn kênh analog và bốn relay. Cách bố trí này giúp sơ đồ đi dây rõ ràng, thuận tiện khi kiểm tra và thay thế trong quá trình vận hành.

Dự án cải tạo chuyển sang đèn LED dimmable

Nhiều khách sạn tại Việt Nam đang thay thế đèn halogen và huỳnh quang bằng đèn LED để hạ chi phí điện. Phần lớn driver LED chất lượng cho dự án đều hỗ trợ tín hiệu điều khiển 0-10V, nên hạ tầng dây tín hiệu cũ vẫn dùng lại được. X45RA hỗ trợ cấu hình chế độ sink hoặc source bằng phần mềm, giúp xử lý các trường hợp driver mới yêu cầu kiểu tín hiệu khác với ballast cũ mà không phải thay đổi cách đấu nối tại tủ điện phòng.

Căn hộ dịch vụ và khu lưu trú dài hạn

Căn hộ dịch vụ và khu lưu trú dài hạn có đặc thù khách ở lâu, thói quen sử dụng đèn thay đổi theo thời gian trong ngày. Hệ thống chiếu sáng vì thế cần vừa linh hoạt cho người dùng, vừa duy trì được cơ chế tiết kiệm khi căn hộ trống. Với bốn ngõ vào dry-contact, X45RA nhận trực tiếp tín hiệu từ công tắc cơ quen thuộc, giữ trải nghiệm gần với nhà ở, đồng thời vẫn cho phép ban quản lý áp dụng chính sách tiết kiệm năng lượng chung toàn tòa nhà.

Tích hợp hệ thống

X45RA không hoạt động độc lập mà là một nút trên bus S5bus của hệ In Room Automation System. Bộ điều khiển phòng đóng vai trò trung tâm, thu thập trạng thái cửa, cảm biến hiện diện, thẻ chìa và lệnh từ thermostat, sau đó phát lệnh điều khiển tới X45RA để đặt mức dimmer và trạng thái relay tương ứng. Ở lớp trên, dữ liệu phòng được đưa lên hệ thống quản lý tập trung của khách sạn, cho phép giám sát và áp chính sách tiết kiệm theo tầng hoặc toàn khối phòng ngủ.

• Kết nối S5bus với bộ điều khiển phòng, thermostat và công tắc cảnh INNCOM trong cùng phòng.
• Tùy chọn thu phát không dây nội phòng giúp giảm khối lượng dây tín hiệu khi cải tạo.
• Ngõ ra 0-10VDC ghép trực tiếp với driver LED và ballast dimmable của các hãng chiếu sáng phổ biến.
• Ngõ vào dry-contact nhận tín hiệu từ công tắc cơ, công tắc cửa, cảm biến hiện diện và hộp thẻ chìa.
• Ngõ ra open-collector kích rơ-le trung gian cho rèm, chuông cửa hoặc thiết bị phụ trợ điện áp thấp.
• Liên thông lên hệ thống quản lý khách sạn để giám sát trạng thái và áp kịch bản tiết kiệm năng lượng.
• Lắp chung tủ điện phòng với bộ nguồn 12VDC tập trung và các mô-đun IRAS khác trên ray DIN.

Mua INNCOM X45RA chính hãng tại Việt Nam

IHN là nhà tích hợp hệ thống ELV và đơn vị phân phối thiết bị RCU/GRMS khách sạn tại Việt Nam, cung cấp INNCOM X45RA cùng đầy đủ các mô-đun trong hệ In Room Automation System của Honeywell. Chúng tôi hỗ trợ chủ đầu tư và nhà thầu từ giai đoạn thiết kế sơ bộ: tính toán số lượng kênh dimmer và relay theo bố trí đèn thực tế, lập sơ đồ đấu nối tủ điện phòng, kiểm tra tương thích với driver LED do dự án lựa chọn, đến khâu cấu hình kịch bản, nghiệm thu phòng mẫu và bàn giao tài liệu vận hành. Đội ngũ kỹ thuật của IHN cũng đồng hành trong quá trình khai thác, xử lý sự cố và mở rộng hệ thống về sau. Vui lòng liên hệ IHN để nhận báo giá dự án và tư vấn cấu hình phù hợp cho khối phòng ngủ của bạn.

Câu hỏi thường gặp

X45RA điều khiển được bao nhiêu mạch đèn?

Mỗi mô-đun cung cấp bốn ngõ ra analog 0-10VDC cho bốn mạch đèn có điều chỉnh độ sáng, kèm bốn relay để đóng cắt nguồn điện áp lưới của các mạch tương ứng. Với phòng có nhiều mạch đèn hơn, dự án có thể lắp song song nhiều mô-đun trên cùng thanh ray DIN và cho chúng giao tiếp qua S5bus với bộ điều khiển phòng.

Thiết bị có tương thích với driver LED dùng ở Việt Nam không?

X45RA phát tín hiệu điều khiển tiêu chuẩn 0-10VDC, là giao thức được hầu hết driver LED cấp dự án hỗ trợ. Ngõ ra còn cấu hình được theo chế độ sink hoặc source bằng phần mềm, xử lý được cả hai kiểu tín hiệu mà nhà sản xuất driver yêu cầu. Trước khi triển khai đại trà, nên thử nghiệm trên phòng mẫu với đúng chủng loại driver của dự án.

Tại sao cần relay khi đã có ngõ ra 0-10V?

Tín hiệu 0-10V chỉ điều chỉnh mức sáng, còn driver và ballast vẫn tiêu thụ một lượng điện nền khi tín hiệu về mức thấp nhất. Bốn relay tích hợp cho phép cắt hẳn nguồn điện áp lưới cấp cho mạch đèn khi phòng trống. Nhờ đó hệ thống loại bỏ điện năng chờ và đồng thời kéo dài tuổi thọ của driver, ballast.

Lắp X45RA ở vị trí nào trong phòng khách sạn?

Mô-đun thiết kế để gắn trên ray DIN 35mm tiêu chuẩn, thường đặt trong tủ điện phòng ở trần khu vực hành lang vào phòng hoặc trong hộp kỹ thuật cạnh cửa. Vị trí này giúp tập trung toàn bộ mạch động lực chiếu sáng, thuận tiện khi bảo trì mà không phải vào khu vực nghỉ của khách. Kích thước mô-đun là 86,2 x 78,4 x 60 mm.

Có cần lập trình lại khi thay đổi kịch bản chiếu sáng không?

Các kênh vào/ra của X45RA cấu hình được bằng phần mềm, nên phần lớn thay đổi về kịch bản chiếu sáng thực hiện ở cấp cấu hình chứ không phải đấu nối lại phần cứng. Kịch bản cảnh, ngưỡng độ sáng và logic phối hợp với cảm biến được đặt tại bộ điều khiển phòng và hệ thống quản lý tập trung, giúp áp dụng đồng loạt cho nhiều phòng.

IHN hỗ trợ những gì khi cung cấp X45RA?

IHN hỗ trợ tính toán số lượng mô-đun theo bố trí đèn thực tế, lập sơ đồ đấu nối tủ điện phòng, kiểm tra tương thích với driver LED và thiết bị chiếu sáng của dự án. Chúng tôi cũng triển khai cấu hình kịch bản, nghiệm thu phòng mẫu, đào tạo vận hành và hỗ trợ kỹ thuật trong quá trình khai thác. Liên hệ IHN để nhận tư vấn chi tiết.
