Ngã Tư Máng Cáp Quang 240mm Heizka 31630 UL94-V0

Tuyến trục quang trong các phòng máy mật độ cao thường dùng tiết diện 240 x 100 mm để gom lượng lớn dây nhảy về khu vực đấu nối trung tâm. Ngã Tư Máng Cáp Quang 240mm Heizka 31630 là chi tiết giao cắt bốn hướng dành cho tuyến trục cỡ này, giữ dòng cáp liên tục qua nút giao mà không phải chia nhỏ tuyến. Sản phẩm thuộc dòng máng dẫn cáp quang Heizka sản xuất theo tiêu chuẩn Mỹ, được IHN phân phối chính hãng tại Việt Nam.

Đặc điểm nổi bật

Tiết diện lớn 240 x 100 mm: đủ dung lượng cho tuyến trục gom hàng trăm dây nhảy quang, giảm số tuyến song song phải treo trên trần.
Giao cắt bốn hướng đối xứng: hai nhánh mở ra hai bên cùng cỡ 240 mm, cho phép tuyến trục và tuyến phân phối cắt nhau mà vẫn thông suốt.
Bo cong toàn bộ hướng rẽ: mọi lối chuyển hướng trong lòng ngã tư đều được vê tròn, bảo đảm bán kính uốn tối thiểu cho sợi quang.
Nhựa PVC/ABS UL94-V0: vật liệu tự dập lửa, đáp ứng yêu cầu an toàn cháy cho vật tư trong trung tâm dữ liệu.
Ghép bằng bộ nối LL262: mỗi điểm giao cần 4 bộ nối Type B 240 mm, cho phép tháo lắp và định tuyến lại về sau.
Có nắp đậy 38644: hoàn thiện nút giao thành kết cấu kín, chống bụi và va chạm trong quá trình vận hành.

Thông số kỹ thuật

Thông số	Giá trị
Mã hàng	31630
Chủng loại	Ngã tư ngang (Horizontal Cross), series 240 mm
Tiết diện máng	Rộng 240 mm x cao 100 mm
Kích thước tổng thể	476 x 476 x 119 mm
Vật liệu	Nhựa PVC/ABS đúc
Màu sắc	Vàng nhận diện tuyến quang
Cấp chống cháy	UL94-V0 (nhựa tự dập lửa)
Chứng nhận	RoHS cho chi tiết nhựa
Phụ kiện lắp đặt	4 bộ nối LL262 cho một điểm giao
Nắp đậy tương ứng	Mã 38644 (đặt riêng)

Ứng dụng thực tế

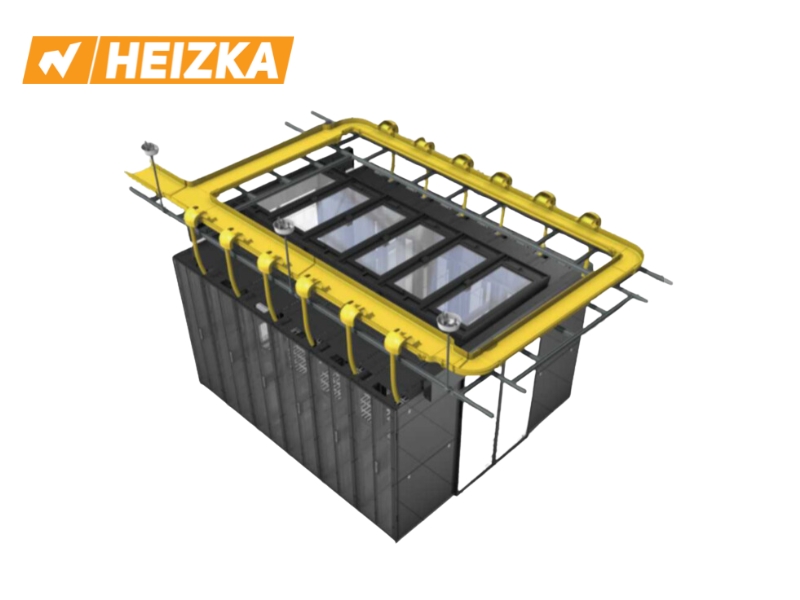

Trong trung tâm dữ liệu cho thuê chỗ đặt, khu vực meet-me room thường là nơi hội tụ nhiều tuyến quang từ các phòng khác nhau. Tuyến trục 240 mm chạy dọc trần khu vực này, còn các nhánh 240 mm rẽ vào từng cụm tủ khách hàng. Ngã tư 31630 đặt tại giao điểm giúp giữ toàn bộ dây nhảy trong một hệ máng kín, tránh phải bó cáp treo tự do.

Với phòng ODF quy mô lớn của nhà mạng, tuyến 240 mm cũng được dùng để nối các giá ODF theo hai trục vuông góc. Khi lập dự toán, nên tính đủ số bộ nối và nắp đậy cho từng nút giao dựa trên danh mục hệ máng cáp quang Heizka chính hãng tại Việt Nam.

Câu hỏi thường gặp

Ngã tư 240 mm có nối trực tiếp với máng 120 mm được không?

Không nối trực tiếp. Bốn miệng của chi tiết đều theo tiết diện 240 mm. Muốn chuyển từ tuyến 240 mm xuống tuyến 120 mm cần dùng chi tiết chuyển cỡ chuyên dụng của hệ thống, không nên tự gia công tại công trường vì sẽ tạo cạnh sắc làm xước sợi.

Treo ngã tư 240 mm cần lưu ý gì về kết cấu đỡ?

Kích thước bao 476 x 476 mm nên điểm giao khá nặng khi đã đầy cáp. Cần bố trí giá treo hoặc thanh đỡ ngang ở gần bốn miệng ghép, không để nút giao chịu tải hoàn toàn qua các đoạn máng thẳng hai bên.

Sản phẩm có kèm bộ nối và nắp không?

Không. Thân ngã tư, bộ nối và nắp đậy là ba mã hàng riêng. Một nút giao hoàn chỉnh gồm thân 31630, 4 bộ nối LL262 và một nắp 38644, cần đặt đủ ba hạng mục để lắp hoàn thiện.
