Name: Nắp Ngã Tư Máng Cáp Quang 240mm Heizka 38644 | IHN
SKU: 38644

Nắp Ngã Tư Máng Cáp Quang 240mm Heizka 38644 là chi tiết đậy cỡ lớn dùng cho nút giao bốn hướng của tuyến máng dẫn quang tiết diện 240 x 100 mm. Với bề mặt phủ 480 x 480 mm, nắp che kín toàn bộ khu vực cáp đổi hướng, nơi sợi quang dễ bị tác động nhất. Sản phẩm thuộc hệ sinh thái hạ tầng ICT Heizka, được IHN phân phối chính hãng tại Việt Nam.

Đặc điểm nổi bật

Bề mặt che 480 x 480 mm: phủ trọn thân ngã tư 31630 và bốn miệng ghép, không để lộ đoạn cáp nào tại nút giao.
Thành nắp cao 37 mm: ôm xuống hai bên thành máng, giữ nắp bám chắc và hạn chế bụi lọt vào từ khe bên.
Bảo vệ vùng cáp đổi hướng: đây là điểm tập trung nhiều dây nhảy nhất trên tuyến, cần được che chắn kỹ hơn so với đoạn máng thẳng.
Tháo mở theo điểm: chỉ mở nắp tại nút giao cần can thiệp, các đoạn còn lại của tuyến vẫn kín và không bị xáo trộn.
Nhựa tự dập lửa UL94-V0: PVC/ABS đạt cấp chống cháy cao nhất trong thang UL94 dành cho vật liệu nhựa dạng tấm.
Màu vàng đồng bộ: giữ nhận diện tuyến quang xuyên suốt, hỗ trợ công tác kiểm tra và bàn giao hệ thống.

Thông số kỹ thuật

Thông số	Giá trị
Mã hàng	38644
Chủng loại	Nắp đậy ngã tư ngang, series 240 mm
Bề rộng tương thích	240 mm
Kích thước tổng thể	480 x 480 x 37 mm
Dùng cho thân	Ngã tư 240 mm mã 31630
Vật liệu	Nhựa PVC/ABS đúc
Màu sắc	Vàng
Cấp chống cháy	UL94-V0
Chứng nhận	RoHS cho chi tiết nhựa

Ứng dụng thực tế

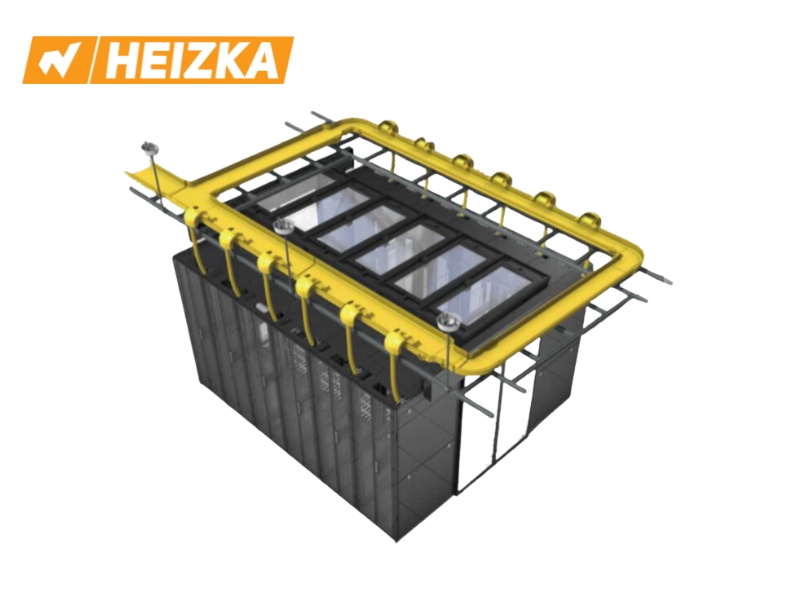

Trong quy trình nghiệm thu hạ tầng quang của trung tâm dữ liệu, hạng mục thường bị bỏ sót là nắp đậy tại các nút giao lớn. Đơn vị thi công đi dây xong nhưng chưa lắp nắp, khiến tuyến máng ở trạng thái hở trong nhiều tháng vận hành. Nắp 38644 giải quyết dứt điểm hạng mục này cho các nút giao 240 mm, đưa tuyến về đúng thiết kế ban đầu.

Với nhà máy có phòng điều khiển và mạng quang công nghiệp, môi trường nhiều bụi kim loại càng làm việc đậy kín trở nên bắt buộc. Nên đặt nắp cùng lô với thân ngã tư theo danh mục vật tư máng dẫn quang Heizka tại Việt Nam để bảo đảm đồng bộ màu và đợt sản xuất.

Câu hỏi thường gặp

Lắp nắp 38644 có cần dụng cụ gì không?

Nắp lắp theo cơ cấu gài lên thân ngã tư đã cố định. Với kích thước 480 x 480 mm, nên bố trí hai người thao tác trên thang khi lắp ở độ cao lớn để nắp vào đều bốn cạnh, tránh vênh một góc làm hở khe chống bụi.

Nắp có chịu được tải trọng đặt lên trên không?

Nắp là chi tiết che chắn, không phải chi tiết chịu lực. Không đặt vật tư, thiết bị hay dùng nắp làm điểm tựa khi thi công. Tải trọng của tuyến phải do hệ giá treo và thanh đỡ đảm nhận theo đúng thiết kế.

Có thể lắp nắp trước rồi luồn cáp sau không?

Không nên. Trình tự chuẩn là cố định thân ngã tư, đi và sắp xếp dây nhảy quang gọn gàng trong lòng máng, kiểm tra bán kính uốn rồi mới gài nắp. Luồn cáp qua nút giao đã đậy kín rất dễ làm xoắn hoặc gấp sợi.
