Co Ngang 90 Độ Máng Cáp Quang 60mm Heizka 31100 là phụ kiện đổi hướng dùng cho tuyến máng dẫn sợi quang khổ 60mm, cho phép rẽ góc vuông ngay trong mặt phẳng ngang. Thân co đúc liền bằng nhựa PVC/ABS tự dập tắt, có bán kính trong rộng để dây nhảy quang không bị gập quá giới hạn khi qua góc. Sản phẩm thuộc hệ thống quản lý sợi quang Heizka thiết kế tại Hoa Kỳ, được IHN phân phối chính hãng tại Việt Nam.
Đặc điểm nổi bật
- Rẽ góc vuông trọn vẹn: đưa tuyến máng khổ 60mm sang phương vuông góc mà không phải cắt hay hàn nối lại sợi quang đã đấu sẵn.
- Giữ bán kính uốn tối thiểu: biên dạng lòng máng dẫn dây nhảy quang theo đường cong rộng, hạn chế suy hao phát sinh do uốn gấp.
- Nhựa chống cháy UL94-V0: vật liệu tự dập tắt, đáp ứng yêu cầu an toàn cháy của phòng máy và trung tâm dữ liệu.
- Màu vàng nhận diện: tuyến quang được phân biệt rõ với các tuyến cáp đồng đi song song phía trên trần kỹ thuật.
- Ghép bằng khớp nối chuyên dụng: mỗi đầu co nối với máng thẳng qua khớp nối Heizka, thi công nhanh và hầu như không cần dụng cụ chuyên dụng.
- Có nắp che cùng dòng: lắp thêm nắp co khổ 60mm để bịt kín đoạn cua, chống bụi và va chạm cơ học.
- Khổ nhỏ gọn: phù hợp các nhánh rẽ mật độ dây nhảy thấp, dễ bố trí trong không gian trần chật hẹp.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã hàng | 31100 |
| Chủng loại | Co ngang 90 độ cho máng cáp quang (fibre raceway) |
| Cỡ máng | 60 mm |
| Chiều rộng lòng máng (W) | 60 mm |
| Chiều cao lòng máng (H) | 60 mm |
| Kích thước tổng thể | 134 × 134 × 61 mm |
| Vật liệu | Nhựa PVC/ABS |
| Màu sắc | Vàng nhận diện tuyến quang |
| Khả năng chống cháy | UL94-V0 (nhựa tự dập tắt) |
| Tuân thủ | RoHS |
| Môi trường lắp đặt | Trong nhà: trung tâm dữ liệu, tổng đài, phòng máy |
Ứng dụng thực tế

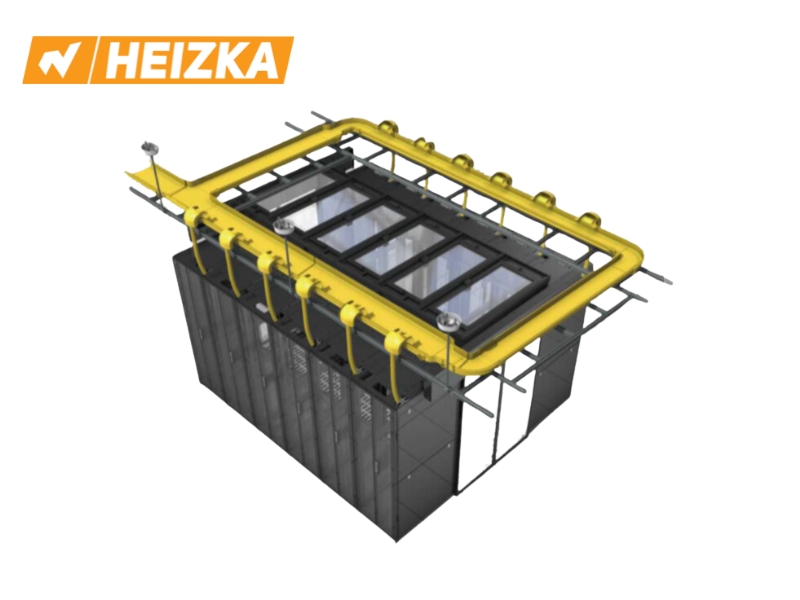

Trong phòng máy của các tòa nhà văn phòng, tuyến máng quang khổ 60mm thường chạy trên nóc một dãy tủ rack rồi phải rẽ ngang để bám theo hành lang kỹ thuật. Co ngang máng cáp quang mã 31100 xử lý đúng tình huống này: cắt máng thẳng theo kích thước thực tế, ghép hai đầu co bằng khớp nối là tuyến đổi hướng đã hoàn chỉnh, không phải kéo lại dây nhảy đã đấu nối. Ở khổ 60mm, mỗi nhánh thường phục vụ vài chục sợi patch cord chạy từ ODF sang thiết bị truyền dẫn.
Sản phẩm cũng được dùng nhiều trong nhà máy có phòng điều khiển riêng, nơi tuyến quang phải len giữa hệ thống cơ điện hiện hữu. Có thể tham khảo thêm các phụ kiện máng cáp quang Heizka chính hãng tại Việt Nam để hoàn thiện toàn tuyến.
Câu hỏi thường gặp
Mã 31100 dùng được cho cỡ máng nào?
Mã này chỉ dùng cho dòng máng cáp quang khổ 60mm của Heizka, với lòng máng rộng 60mm và cao 60mm. Nếu tuyến đang triển khai theo khổ 120mm, 240mm hay 360mm thì phải chọn co ngang 90 độ tương ứng của từng dòng, không lắp lẫn giữa các cỡ.
Lắp co này có cần dụng cụ chuyên dụng không?
Không. Co được ghép với hai đoạn máng thẳng thông qua khớp nối của hệ Heizka, thao tác chủ yếu là gá vào vị trí và siết cố định. Đội thi công chỉ cần dụng cụ cắt máng thông thường và bộ vít cơ bản, rất thuận tiện khi mở rộng tuyến về sau.
Đoạn cua có cần nắp đậy không?
Nên dùng. Nắp co khổ 60mm tương ứng bịt kín phần trên của đoạn đổi hướng, giúp sợi quang không bám bụi, không vướng khi thao tác trên trần và giữ tuyến gọn gàng. Nắp được đặt hàng riêng theo mã của cùng dòng 60mm.
