Với tuyến máng quang bản rộng, việc cắt tuyến để thêm nhánh gần như không khả thi. Chữ T Đấu Chen Máng Cáp Quang 600mm Heizka 321E0 giải quyết đúng bài toán đó: kẹp vào thành tuyến 600 x 100 mm đang khai thác và mở nhánh ngang mới. Sản phẩm thuộc hệ thống quản lý sợi quang Heizka dùng tại nhiều trung tâm dữ liệu, được IHN phân phối chính hãng tại Việt Nam.
Đặc điểm nổi bật
- Không phải cắt tuyến trục: trích nhánh tại bất kỳ vị trí nào trên tuyến 600 mm đang mang dây nhảy quang, không phải tháo dỡ hay chia đôi đoạn máng.
- Dành cho bản rộng nhất: phục vụ tuyến 600 mm, cỡ dùng cho khu vực gom quang lớn trong trung tâm dữ liệu và tổng đài.
- Thân dài 712 mm: kích thước 712 x 138 x 116 mm ôm hết bề rộng tuyến, phân bố lực kẹp đều trên thành máng.
- Lắp bằng bộ nối 360 Type A: dòng 600 mm sử dụng 3 chiếc bộ nối 360 Type A, cần lưu ý khi lập bảng vật tư cho dự án.
- Giữ bán kính uốn: đường dẫn trong lòng phụ kiện đưa dây nhảy quang sang nhánh mới theo đường cong, không tạo điểm gập tại cửa sổ trích.
- Nhựa PVC chống cháy: vật liệu đạt UL94-V0, tự dập lửa, màu vàng đồng bộ nhận diện tuyến quang.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã hàng | 321E0 (catalogue nguồn còn ghi 312E0 ở bảng đặt hàng) |
| Chủng loại | Phụ kiện chữ T đấu chen (Cut-in Tee) |
| Cỡ máng tương thích | Dòng 600 mm |
| Chiều rộng W | 600 mm |
| Chiều cao H | 100 mm |
| Kích thước tổng thể | 712 x 138 x 116 mm |
| Vật liệu | Nhựa PVC |
| Màu sắc | Vàng nhận diện tuyến quang |
| Cấp chống cháy | UL94-V0 (tự dập lửa) |
| Tuân thủ môi trường | RoHS (chi tiết nhựa) |
| Phụ kiện lắp đặt | 3 chiếc bộ nối 360 Type A |
| Môi trường sử dụng | Trong nhà: trung tâm dữ liệu, tổng đài, phòng ODF |
Ứng dụng thực tế

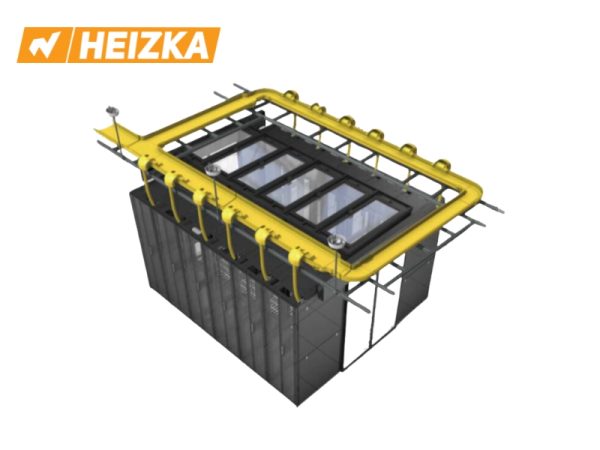

Tuyến quang 600 mm thường đóng vai trò trục gom chính, chạy từ khu vực ODF trung tâm tới các phân khu máy chủ. Khi trung tâm dữ liệu mở thêm một phân khu sau vài năm vận hành, dùng 321E0 để trích nhánh trực tiếp trên trục giúp giữ nguyên toàn bộ dây nhảy quang đang chạy, thay vì phải lập kế hoạch dừng dịch vụ để cắt và ghép lại tuyến.
Phương án này cũng hợp lý với tổng đài viễn thông và nhà máy có kế hoạch mở rộng theo từng giai đoạn đầu tư. Các cỡ máng và phụ kiện đấu chen tương ứng được liệt kê trong danh mục hệ máng dẫn quang Heizka chính hãng trong nước.
Câu hỏi thường gặp
Nên đặt hàng theo mã 321E0 hay 312E0?
Catalogue nguồn ghi mã này ở hai vị trí khác nhau: 312E0 trong bảng đặt hàng và 321E0 trong bảng chi tiết. IHN đang niêm yết theo 321E0, vì vậy nên xác nhận mã với IHN trước khi đặt hàng số lượng lớn.
Vật liệu của bản 600 mm có khác các cỡ nhỏ hơn không?
Có. Catalogue ghi bản 600 mm dùng nhựa PVC, trong khi các cỡ 120 mm và 240 mm dùng PVC/ABS. Cả hai nhóm đều được công bố đạt cấp chống cháy UL94-V0 và cùng màu vàng nhận diện.
Thi công trên tuyến bản rộng cần chuẩn bị gì?
Nên khảo sát vị trí giá treo, chừa khoảng thao tác dọc 712 mm chiều dài phụ kiện và chuẩn bị đủ 3 chiếc bộ nối 360 Type A. Trong lúc lắp, cần cố định tạm bó dây để tránh dồn tải lên cửa sổ trích.
Tham khảo thêm
Thông tin thương hiệu toàn cầu tại www.heizka.com và danh mục sản phẩm phân phối tại Việt Nam tại www.heizka.vn.
