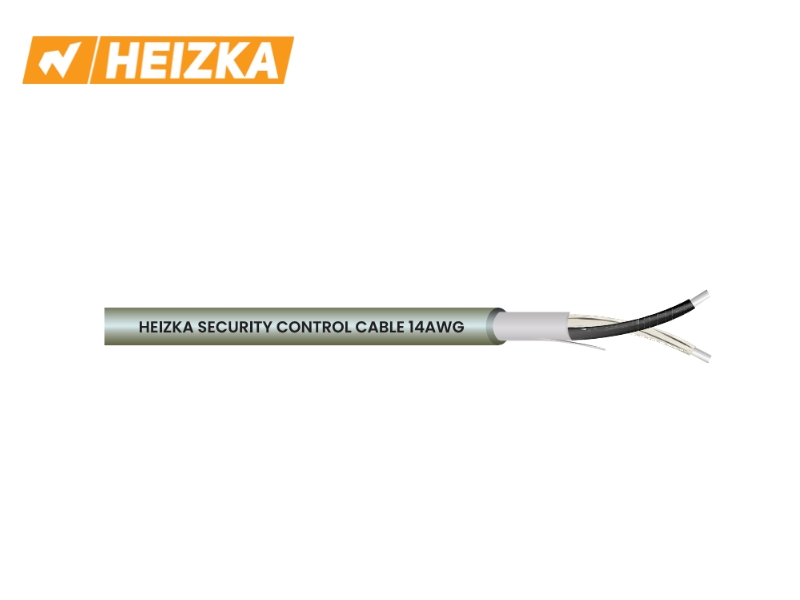

Cáp điều khiển chống nhiễu 14AWG Heizka HEW14S2PC là cáp tín hiệu ruột đồng mạ thiếc, màn chắn lá nhôm phủ 100% kèm dây thoát, vỏ PVC màu xám cho lắp đặt trong nhà. Tiết diện 14AWG có điện trở thấp nhất trong nhóm, phù hợp tuyến điều khiển dòng lớn hoặc kéo dài. Sản phẩm thuộc hệ sinh thái cáp tín hiệu và điều khiển Heizka, được IHN phân phối chính hãng tại Việt Nam.
Đặc điểm nổi bật
- Ruột đồng mạ thiếc 14AWG: lớp thiếc chống oxy hóa giúp điểm đấu nối tại tủ điều khiển giữ điện trở tiếp xúc ổn định trong nhiều năm vận hành.
- Điện trở ruột dẫn chỉ 8,2 Ω/km: mức thấp nhất trong nhóm cáp điều khiển chống nhiễu Heizka, hạn chế sụt áp trên tuyến dài hoặc tải dòng cao.
- Màn chắn lá nhôm phủ 100% kèm dây thoát: chặn nhiễu điện từ dọc tuyến máng cáp và ống luồn, dây thoát giúp nối đất màn chắn nhanh tại tủ.
- Cách điện HDPE: giữ đặc tính điện ổn định, chịu điện áp thử cách điện 1000 V AC.
- Vỏ PVC xám dày 0,6 mm: bền cơ học khi luồn ống, in vạch mét liên tục giúp kiểm soát khối lượng vật tư đã dùng.
- Chất lượng theo ISO 9001:2008 và RoHS: sản xuất, kiểm tra theo hệ thống quản lý chất lượng và không chứa chất độc hại bị hạn chế.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã hàng | HEW14S2PC |
| Chủng loại | Cáp an ninh và điều khiển chống nhiễu, 14AWG, xoắn đôi |
| Ruột dẫn | Đồng mạ thiếc 14AWG |
| Điện trở ruột dẫn (20°C) | ≤ 8,2 Ω/km |
| Cách điện | HDPE, thử cách điện 1000 V AC |
| Màn chắn chống nhiễu | Lá nhôm, độ phủ 100%, có dây thoát |
| Điện dung | 97 ± 3 pF/m; ruột dẫn với màn chắn 174 ± 3 pF/m |
| Vỏ ngoài | PVC màu xám, dày trung bình 0,6 mm |
| Đường kính ngoài | 9,8 ± 0,3 mm |
| Điện áp định mức | 300 V |
| Quy cách & tiêu chuẩn | 305 m/thùng; ISO 9001:2008, RoHS |
Ứng dụng thực tế
Nhờ tiết diện lớn, HEW14S2PC thường được chọn cho các tuyến cần dòng cao hoặc khoảng cách xa trong hệ thống BMS, tủ điều khiển công nghiệp, hệ thống báo cháy và âm thanh thông báo. Ví dụ điển hình là tuyến cấp nguồn và tín hiệu cho khóa từ, barrier, bộ điều khiển cửa ở khu vực cách xa phòng kỹ thuật, hoặc đường loa của hệ thống âm thanh công cộng trong nhà xưởng, trung tâm thương mại, nơi sụt áp trên tuyến dài là vấn đề cần kiểm soát.
Trong nhà máy, cáp còn dùng để đưa tín hiệu điều khiển giữa tủ PLC và thiết bị hiện trường đặt gần biến tần, động cơ. Các loại cáp tín hiệu và điều khiển đồng bộ có tại danh mục cáp điều khiển Heizka chính hãng tại Việt Nam.
Câu hỏi thường gặp
Nên nối đất màn chắn ở một đầu hay hai đầu?
Với cáp điều khiển và âm thanh, thực hành phổ biến là nối đất dây thoát tại một đầu duy nhất, thường là phía tủ điều khiển hoặc tủ trung tâm. Cách này vẫn thoát nhiễu hiệu quả nhưng tránh dòng vòng đất chạy dọc màn chắn gây ù và sai lệch tín hiệu.
Khi nào cần dùng 14AWG thay vì 16AWG hoặc 18AWG?
Chọn 14AWG khi tuyến dài, tải dòng lớn hoặc yêu cầu sụt áp thấp, ví dụ đường loa công suất cao và tuyến cấp nguồn thiết bị hiện trường. Điện trở 8,2 Ω/km thấp hơn hẳn mức 13,7 Ω/km của 16AWG và 21,8 Ω/km của 18AWG.
Ruột đồng mạ thiếc có lợi gì so với đồng trần?
Lớp thiếc phủ ngoài ruột đồng ngăn quá trình oxy hóa và ăn mòn theo thời gian, nhờ đó mối đấu tại terminal trong tủ báo cháy, tủ điều khiển giữ được điện trở tiếp xúc thấp và ổn định, giảm lỗi tín hiệu chập chờn khi bảo trì sau nhiều năm.
