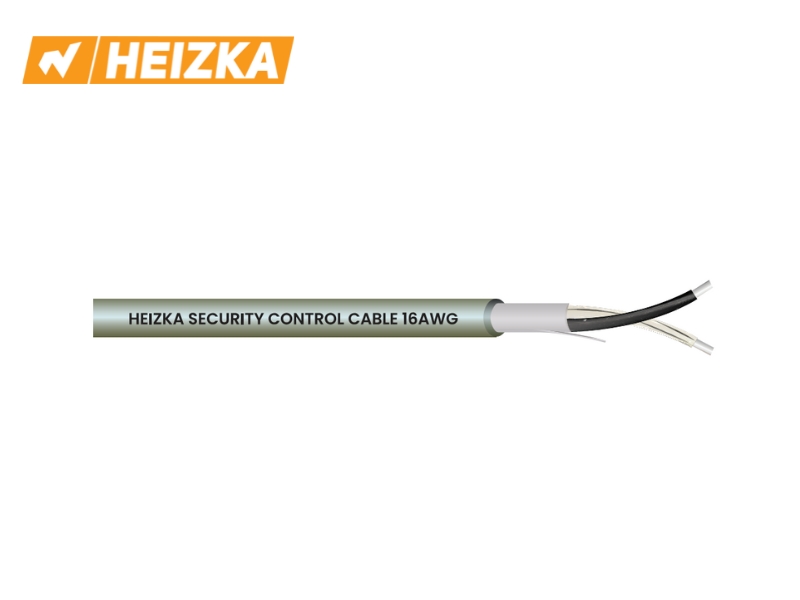

Cáp điều khiển chống nhiễu 16AWG Heizka HEW16S2PC là cáp tín hiệu xoắn đôi ruột đồng mạ thiếc, màn chắn lá nhôm phủ 100% kèm dây thoát, vỏ PVC màu xám. Đây là cỡ dây tiêu chuẩn cho phần lớn tuyến điều khiển và an ninh trong nhà, cân bằng giữa khả năng tải và đường kính cáp. Sản phẩm thuộc dòng cáp an ninh và điều khiển Heizka thiết kế tại Hoa Kỳ, được IHN phân phối chính hãng tại Việt Nam.
Đặc điểm nổi bật
- Cỡ dây tiêu chuẩn 16AWG: lựa chọn cân bằng cho hầu hết tuyến điều khiển, an ninh và tín hiệu trong tòa nhà, dễ đấu nối vào terminal của tủ trung tâm.
- Điện trở ruột dẫn ≤ 13,7 Ω/km: đủ thấp cho các tuyến trung bình, giữ mức sụt áp trong ngưỡng cho phép của thiết bị 24 V điển hình.
- Ruột đồng mạ thiếc: lớp thiếc chống oxy hóa giúp mối nối tại tủ báo cháy, tủ BMS ổn định lâu dài, hạn chế lỗi tiếp xúc.
- Màn chắn lá nhôm 100% và dây thoát: ngăn nhiễu điện từ xâm nhập tín hiệu khi cáp đi chung máng với tuyến điện chiếu sáng, ổ cắm.
- Đường kính chỉ 6,5 mm: nhỏ gọn hơn bản 14AWG, giúp tăng số sợi trên mỗi ống luồn và máng cáp mà vẫn giữ hệ số điền đầy hợp lý.
- Cách điện HDPE, vỏ PVC xám: chịu điện áp thử 1000 V AC, điện áp định mức 300 V, in vạch mét liên tục trên vỏ.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã hàng | HEW16S2PC |
| Chủng loại | Cáp an ninh và điều khiển chống nhiễu, 16AWG, xoắn đôi |
| Ruột dẫn | Đồng mạ thiếc 16AWG |
| Điện trở ruột dẫn (20°C) | ≤ 13,7 Ω/km |
| Cách điện | HDPE, thử cách điện 1000 V AC |
| Màn chắn chống nhiễu | Lá nhôm, độ phủ 100%, có dây thoát |
| Điện dung | 190 ± 3 pF/m; ruột dẫn với màn chắn 342 ± 3 pF/m |
| Vỏ ngoài | PVC màu xám, dày trung bình 0,6 mm |
| Đường kính ngoài | 6,5 ± 0,3 mm |
| Điện áp định mức | 300 V |
| Quy cách & tiêu chuẩn | 305 m/thùng; ISO 9001:2008, RoHS |
Ứng dụng thực tế
HEW16S2PC là cỡ dây được dùng phổ biến nhất trong các gói thầu cơ điện tại Việt Nam: đi tín hiệu cho hệ thống báo cháy địa chỉ và báo cháy thường, tuyến tín hiệu cảm biến của hệ thống BMS, đường loa cho hệ thống âm thanh thông báo trong tòa nhà văn phòng, khách sạn, trường học, cũng như tuyến điều khiển cho kiểm soát ra vào, chuông cửa có hình và đầu đọc thẻ.
Trong nhà máy, cáp phục vụ tín hiệu điều khiển giữa tủ điện và thiết bị hiện trường ở khoảng cách vừa phải, nơi máng cáp thường chạy song song tuyến động lực. Xem thêm các cỡ dây và chủng loại khác tại danh mục cáp tín hiệu chống nhiễu Heizka tại Việt Nam.
Câu hỏi thường gặp
Cáp này dùng cho hệ thống báo cháy được không?
Được, cho phần tuyến tín hiệu và điều khiển thông thường của hệ báo cháy trong nhà. Tuy nhiên với các mạch bắt buộc duy trì hoạt động khi có cháy theo hồ sơ thẩm duyệt, cần dùng cáp chống cháy chuyên dụng có vỏ LSZH thay cho cáp điều khiển vỏ PVC.
Chọn 16AWG hay 18AWG cho tuyến âm thanh thông báo?
Với đường loa dài hoặc tổng công suất loa lớn, nên chọn 16AWG vì điện trở 13,7 Ω/km thấp hơn mức 21,8 Ω/km của 18AWG, giúp giảm tổn hao công suất trên đường dây. Tuyến ngắn trong một tầng có thể dùng 18AWG để tiết kiệm không gian ống.
Có cần đi cáp tín hiệu tách khỏi cáp điện lực không?
Nên tách. Dù màn chắn lá nhôm phủ 100% đã giảm đáng kể nhiễu, việc giữ khoảng cách với tuyến động lực và tránh chạy song song trên đoạn dài vẫn là biện pháp hiệu quả nhất. Khi buộc phải cắt ngang, hãy cắt vuông góc và nối đất dây thoát đúng cách.
Tham khảo thêm
Thông tin thương hiệu toàn cầu tại www.heizka.com và danh mục sản phẩm phân phối tại Việt Nam tại www.heizka.vn.
