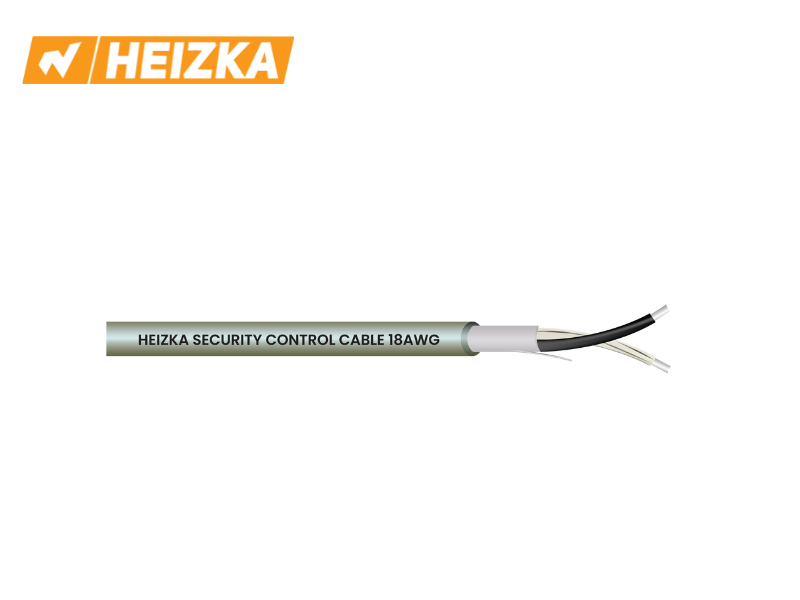

Cáp điều khiển chống nhiễu 18AWG Heizka HEW18S2PC là cáp tín hiệu 1 đôi xoắn, ruột đồng mạ thiếc, màn chắn lá nhôm phủ 100% kèm dây thoát và vỏ PVC màu xám. Với đường kính chỉ 5,5 mm, đây là cỡ nhỏ gọn nhất trong nhóm, dành cho tuyến ống chật và khoảng cách ngắn. Sản phẩm thuộc nhóm cáp tín hiệu chống nhiễu Heizka, được IHN phân phối chính hãng tại Việt Nam.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn 5,5 mm: đường kính nhỏ nhất trong nhóm cáp điều khiển Heizka, tăng số tuyến đi được trong cùng ống luồn hoặc ống ghen âm tường.
- Cấu trúc 1 đôi xoắn: hai ruột dẫn xoắn đều nhau giúp triệt nhiễu chế độ chung, phù hợp các mạch tín hiệu hai dây như vòng lặp báo cháy, cảm biến.
- Ruột đồng mạ thiếc 18AWG: chống oxy hóa, giữ điện trở tiếp xúc ổn định tại terminal và bảng đấu dây trong tủ điều khiển.
- Màn chắn lá nhôm phủ 100% với dây thoát: bảo vệ tín hiệu mức thấp khỏi nhiễu điện từ trên tuyến máng và ống luồn.
- Điện dung thấp 98 ± 3 pF/m: ruột dẫn với màn chắn chỉ 141 ± 3 pF/m, thuận lợi cho tín hiệu số tốc độ thấp và mạch cảm biến nhạy.
- Cách điện HDPE, điện áp định mức 300 V: thử cách điện 1000 V AC, sản xuất theo ISO 9001:2008 và đạt RoHS.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã hàng | HEW18S2PC |
| Chủng loại | Cáp an ninh và điều khiển chống nhiễu, 18AWG, 1 đôi xoắn |
| Ruột dẫn | Đồng mạ thiếc 18AWG |
| Điện trở ruột dẫn (20°C) | ≤ 21,8 Ω/km |
| Cách điện | HDPE, thử cách điện 1000 V AC |
| Màn chắn chống nhiễu | Lá nhôm, độ phủ 100%, có dây thoát |
| Điện dung | 98 ± 3 pF/m; ruột dẫn với màn chắn 141 ± 3 pF/m |
| Vỏ ngoài | PVC màu xám, dày trung bình 0,6 mm |
| Đường kính ngoài | 5,5 ± 0,3 mm |
| Điện áp định mức | 300 V |
| Quy cách & tiêu chuẩn | 305 m/thùng; ISO 9001:2008, RoHS |
Ứng dụng thực tế
HEW18S2PC thích hợp cho các tuyến tín hiệu hai dây trong tòa nhà: vòng lặp đầu báo khói và nút ấn khẩn của hệ thống báo cháy, tín hiệu cảm biến nhiệt độ, độ ẩm, công tắc dòng chảy của hệ thống BMS, đường tín hiệu điều khiển van và bộ chấp hành trong hệ thống điều hòa thông gió. Kích thước nhỏ giúp cáp dễ luồn trong ống ghen âm tường và các đoạn rẽ nhánh chật hẹp tại vị trí thiết bị.
Sản phẩm cũng được dùng cho tuyến chuông cửa có hình, đầu đọc thẻ kiểm soát ra vào và các nhánh loa ngắn của hệ thống âm thanh thông báo trong từng phòng. Toàn bộ dải cỡ dây từ 14AWG đến 18AWG có tại danh mục cáp điều khiển và tín hiệu Heizka tại Việt Nam.
Câu hỏi thường gặp
Khi nào không nên dùng 18AWG?
Không nên dùng cho tuyến dài hoặc tải dòng lớn, ví dụ đường loa công suất cao hay cấp nguồn thiết bị ở xa, vì điện trở 21,8 Ω/km cao hơn hẳn hai cỡ còn lại và gây sụt áp đáng kể. Trường hợp đó nên chuyển sang bản 16AWG hoặc 14AWG.
Cáp 1 đôi xoắn khác gì cáp hai lõi song song?
Hai ruột dẫn được xoắn đều theo bước cố định nên nhiễu tác động lên cả hai dây gần như bằng nhau và bị triệt tiêu tại đầu thu vi sai. Cáp hai lõi song song không có ưu điểm này, dễ bị ù và sai số hơn trên tuyến dài đi cạnh nguồn nhiễu.
Đấu nối dây thoát của màn chắn thế nào cho đúng?
Bóc vỏ đủ dài để giữ nguyên tiếp xúc giữa dây thoát và lá nhôm, sau đó đưa dây thoát về thanh tiếp địa của tủ trung tâm ở một đầu tuyến. Đầu còn lại nên cách ly và bọc cách điện để tránh tạo dòng vòng đất trong hệ thống.
