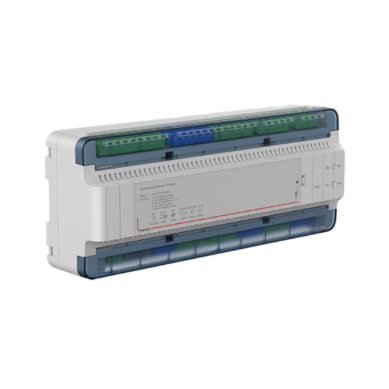

Legrand LS/HAVC/B, LS/HAVC/T, LS/HAVC/DC – Module điều khiển FCU điều hòa

Legrand LS/HAVC/B, LS/HAVC/T, LS/HAVC/DC – Module điều khiển FCU điều hòa cho hệ RCU LS

Nhóm module LS/HAVC là bộ chấp hành điều hòa của hệ RCU có dây Legrand dòng LS, dùng cho hệ fan-coil (FCU) phổ biến trong khách sạn Việt Nam. LS/HAVC/B-E phục vụ phòng tiêu chuẩn với năm mạch ra 200VA, đủ cho quạt ba cấp tốc độ kèm van nước. LS/HAVC/T-E là bản dành cho suite với mười mạch ra 200VA, tương ứng hai bộ fan-coil độc lập cho phòng khách và phòng ngủ. LS/HAVC/DC-E dành cho fan-coil dùng motor biến tần DC, bổ sung một đầu ra analog 0-10V dòng ≤100mA để điều chỉnh vô cấp tốc độ quạt.

Cả ba phiên bản đều nhận lệnh từ bảng điều khiển nhiệt độ trong phòng thông qua bus RS485 nội bộ, và phối hợp với các tín hiệu occupancy như công tắc thẻ từ, tiếp điểm cửa để chuyển sang chế độ setback khi phòng trống. Hai bản LS/HAVC/B và LS/HAVC/T có mức tiêu thụ rất thấp, dòng làm việc ≤22 mA và công suất tĩnh ≤0,26 W; bản DC ở mức ≤147 mA và ≤1,73 W. Module lắp ray DIN 35mm, kích thước 144×117×72 mm, nguồn AC 220V ±10% 50Hz và DC 12V lấy từ bộ nguồn LS/PWR trong tủ.

Điểm nổi bật

• Ba phiên bản cho ba nhu cầu: phòng tiêu chuẩn, phòng suite và fan-coil biến tần DC
• LS/HAVC/B: 5 mạch điều hòa, mỗi mạch tối đa 200VA
• LS/HAVC/T: 10 mạch điều hòa, phù hợp suite có hai dàn fan-coil
• LS/HAVC/DC: 5 mạch 200VA kèm 1 đầu ra 0-10V ≤100mA cho quạt EC/DC vô cấp
• Nhận lệnh từ bảng điều khiển nhiệt độ qua hai cổng RS485 nội bộ
• Hỗ trợ chế độ setback theo trạng thái thẻ từ và tiếp điểm cửa để tiết kiệm điện
• Tiêu thụ cực thấp ở bản B và T: ≤22 mA, ≤0,26 W
• MCU độc lập cho phép duy trì điều khiển cục bộ khi bus tạm gián đoạn
• Bảo vệ quá tải và lớp cách điện bán trong suốt cho từng mạch
• Lắp ray DIN 35mm, kích thước 144×117×72 mm, đấu dây bằng terminal vít

Thông số kỹ thuật

Thông số đầy đủ có trong catalogue chính hãng — vui lòng tải bản PDF ở nút phía trên.

Mã đặt hàng

Ứng dụng trong dự án

Phòng ngủ tiêu chuẩn dùng fan-coil hai ống

Phần lớn khách sạn 4-5 sao tại Việt Nam dùng hệ chiller với fan-coil hai ống trong phòng. LS/HAVC/B điều khiển quạt ba cấp và van nước theo lệnh của bảng điều khiển nhiệt độ, đồng thời nhận trạng thái thẻ từ để tự chuyển sang setback khi khách rời phòng. Với đặc thù khí hậu nóng ẩm, việc duy trì nhiệt độ nền thay vì tắt hẳn giúp phòng không bị đọng ẩm và làm mát nhanh khi khách trở về.

Phòng suite với hai dàn lạnh độc lập

Suite có phòng khách và phòng ngủ tách biệt, mỗi khu vực một dàn fan-coil và một bảng điều khiển nhiệt độ riêng. LS/HAVC/T với mười mạch ra đáp ứng đủ hai bộ quạt ba cấp kèm van, cho phép cài đặt nhiệt độ độc lập theo khu vực. Nhờ đó khách có thể để phòng khách ở mức mát vừa phải và phòng ngủ mát sâu hơn về đêm, đồng thời hệ thống vẫn ghi nhận trạng thái chung của phòng.

Khách sạn cao cấp dùng fan-coil motor DC

Các dự án mới thường chọn fan-coil dùng motor EC/DC vì tiếng ồn thấp và hiệu suất cao. LS/HAVC/DC xuất tín hiệu 0-10V điều chỉnh tốc độ quạt vô cấp theo chênh lệch giữa nhiệt độ cài đặt và nhiệt độ phòng, tránh cảm giác giật cấp của quạt ba tốc độ. Ở phòng ngủ resort ven biển, tốc độ thấp về đêm gần như không nghe tiếng gió, đồng thời điện năng tiêu thụ của quạt giảm rõ rệt.

Chương trình tiết kiệm năng lượng khối phòng ngủ

Điều hòa chiếm phần lớn điện năng của khối phòng ngủ, nên các biện pháp tiết kiệm tập trung vào đây. Hệ RCU dòng LS phối hợp module LS/HAVC với công tắc thẻ từ, tiếp điểm cửa ban công và cảm biến hiện diện để cắt hoặc setback điều hòa theo trạng thái phòng. Dữ liệu vận hành gửi lên phần mềm quản lý cho phép bộ phận kỹ thuật phân tích tiêu thụ theo phòng và điều chỉnh chính sách nhiệt độ cài đặt.

Tích hợp hệ thống

Module LS/HAVC là lớp chấp hành trong chuỗi điều khiển nhiệt độ. Bảng điều khiển nhiệt độ trong phòng gửi lệnh chế độ, tốc độ quạt và nhiệt độ cài đặt qua bus RS485 nội bộ tới module; module đóng cắt các mạch quạt và van, hoặc xuất tín hiệu 0-10V với bản DC. Các tín hiệu occupancy từ thẻ từ, tiếp điểm cửa và cảm biến hiện diện được module trung tâm xử lý để kích hoạt chế độ setback hoặc dừng hoạt động khi cần.

• Bảng điều khiển nhiệt độ và bảng cảm ứng E4, E5, E6, K9R trong phòng
• Đầu dò nhiệt độ mở rộng RCU/TP-E giao tiếp RS485, độ nhạy ±0,5°C
• Công tắc thẻ từ và khóa cửa Vingcard (Z9R/TRS2-E) hoặc Salto (Z9R/TRS3-E)
• Tiếp điểm cửa RCU/MC/D10-E, RCU/MC/D19-E, RCU/MC/S10-E cho logic cắt điều hòa
• Cảm biến hiện diện RCU/PIR/1-E và RCU/PIR/IMD-E cho logic occupancy
• Hệ VRV/VAV kết nối bổ sung qua LS/TR/B, LS/TR/T bằng cổng RS485 chuyên dụng
• Phần mềm RCU/NSW/SV, RCU/NSW/MS quản lý điều hòa và phân tích tiết kiệm năng lượng

Mua Legrand LS/HAVC chính hãng tại Việt Nam

IHN phân phối module điều khiển fan-coil Legrand LS/HAVC/B-E, LS/HAVC/T-E và LS/HAVC/DC-E chính hãng cùng toàn bộ hệ RCU dòng LS cho khách sạn, resort và căn hộ dịch vụ. Kỹ sư ELV của chúng tôi phối hợp với nhà thầu cơ điện để rà soát sơ đồ fan-coil, xác định số mạch quạt và van cần thiết cho hệ hai ống hoặc bốn ống, chọn đúng phiên bản module theo hạng phòng và loại motor quạt, đồng thời thiết lập chính sách setback theo trạng thái phòng. Chúng tôi cung cấp thiết bị, lập trình logic điều hòa, kết nối phần mềm quản lý và bàn giao kèm đào tạo vận hành. Liên hệ IHN để nhận báo giá dự án theo cấu hình phòng thực tế.

Câu hỏi thường gặp

Ba phiên bản LS/HAVC khác nhau thế nào?

LS/HAVC/B dành cho phòng tiêu chuẩn với 5 mạch ra 200VA, đủ cho một fan-coil quạt ba cấp tốc độ kèm van nước. LS/HAVC/T dành cho suite với 10 mạch ra 200VA, tương ứng hai bộ fan-coil độc lập. LS/HAVC/DC dành cho fan-coil dùng motor biến tần DC, có 5 mạch ra 200VA cộng một đầu ra 0-10V ≤100mA để điều chỉnh vô cấp tốc độ quạt.

Module điều khiển được FCU hai ống hay bốn ống?

Số mạch ra quyết định khả năng đấu nối. Với 5 mạch, LS/HAVC/B đáp ứng cấu hình quạt ba cấp cộng van cho hệ hai ống. Hệ bốn ống có thêm van riêng cho nước nóng và nước lạnh nên cần rà soát lại số mạch thực tế theo sơ đồ của nhà thầu cơ điện; khi thiếu mạch, phương án là dùng bản suite LS/HAVC/T hoặc bổ sung module.

LS/HAVC/DC mang lại lợi ích gì so với quạt ba cấp?

Motor biến tần DC được điều khiển vô cấp bằng tín hiệu 0-10V nên tốc độ quạt thay đổi mượt theo chênh lệch nhiệt độ, thay vì nhảy bậc giữa ba cấp. Kết quả là phòng ít bị dao động nhiệt độ, tiếng ồn thấp hơn khi chạy ở tốc độ nhỏ về đêm, và điện năng tiêu thụ giảm vì quạt không phải chạy ở cấp cao liên tục.

Nhiệt độ phòng được đo bằng thiết bị nào?

Cảm biến nhiệt độ thường nằm trên bảng điều khiển nhiệt độ đặt trong phòng. Khi cần đo tại đường gió hồi hoặc cần độ chính xác cao hơn, dự án có thể bổ sung đầu dò RCU/TP-E, loại lắp cắm vào ống gió hồi hoặc đặt tại miệng hồi, giao tiếp với RCU qua RS485 với độ nhạy ±0,5°C và có đèn LED hai màu báo trạng thái truyền thông.

Module có hỗ trợ chế độ tiết kiệm khi phòng trống không?

Có. Khi kết hợp tín hiệu công tắc thẻ từ và tiếp điểm cửa sổ hoặc cửa ban công, hệ RCU chuyển điều hòa sang chế độ setback với nhiệt độ cài đặt cao hơn lúc phòng trống, hoặc cắt hẳn khi cửa mở. Đây là biện pháp tiết kiệm năng lượng hiệu quả nhất trong khách sạn ở vùng khí hậu nóng ẩm, nơi điều hòa chiếm tỷ trọng điện năng lớn nhất.

Nếu dự án dùng VRV/VRF thay vì fan-coil thì sao?

Khi phòng dùng dàn lạnh VRV hoặc hệ VAV, module cần dùng là LS/TR/B cho phòng tiêu chuẩn hoặc LS/TR/T cho suite, vì các module này có cổng RS485 chuyên dụng cho VRV/VAV. Module LS/HAVC dành cho fan-coil điều khiển bằng tiếp điểm và van nước. Trong dự án hỗn hợp, cả hai loại module có thể cùng nằm trong hệ RCU dòng LS.
