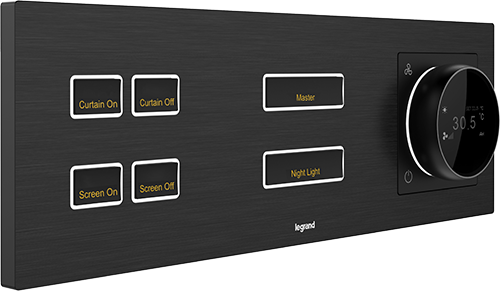

Legrand E6 – Bảng điều khiển mặt kim loại anodizing cho phòng khách sạn

Legrand E6 – Bảng điều khiển mặt kim loại anodizing cho phòng khách sạn

Legrand E6 là dòng bảng điều khiển phòng khách sạn thuộc hệ Guest Room Management System của Legrand, chỉ sản xuất với mặt kim loại hoàn thiện nhôm anode hóa (aluminum anodizing) màu Brushed Black. Khác với dòng K9R vốn có cả tùy chọn nhựa, E6 hướng thẳng tới nhóm khách sạn và resort cao cấp muốn bề mặt kim loại xước mờ đồng nhất trên toàn bộ điểm chạm trong phòng, từ công tắc, công tắc thẻ từ, thermostat cho tới ổ cắm và ổ dữ liệu. Mặt panel thiết kế không viền (frame-less), cho phép các gang ghép sát nhau thành một dải liền mạch trên tường.

E6 dùng phím push button với đèn nền LED, được cung cấp dưới hai công nghệ giống các dòng panel khác của Legrand: bản RS485 có đèn nền LED hai màu trắng và cam kèm cảm biến tiệm cận, và bản 12V dry contact với đèn nền LED đơn sắc màu cam, không có cảm biến tiệm cận. Module công tắc có 1, 2, 3 và 4 gang; nhờ mặt không viền, E6 ghép được tối đa 5 gang theo phương ngang và 4 gang theo phương dọc. Theo catalogue, E5 và E6 dùng chung danh mục ổ cắm và thermostat nên hai dòng có thể phối trong cùng dự án.

Điểm nổi bật

• Chỉ một vật liệu, một màu tiêu chuẩn: mặt kim loại nhôm anode hóa Brushed Black, phù hợp thiết kế nội thất tối giản cao cấp.
• Mặt không viền (frame-less) giúp cụm nhiều gang ghép sát thành dải liền, không lộ khung nhựa giữa các module.
• Ghép tối đa 5 gang theo phương ngang và 4 gang theo phương dọc – nhiều hơn dòng K9R và E4.
• Phím push button với đèn nền LED, hành trình bấm gọn, phù hợp mặt kim loại phẳng.
• Bản RS485: đèn nền LED hai màu trắng và cam kèm cảm biến tiệm cận, tự sáng khi khách lại gần.
• Bản 12V dry contact: đèn nền LED đơn sắc màu cam, đấu tiếp điểm khô, dùng được với cả BACnet RCU.
• Đủ bốn cỡ module công tắc 1, 2, 3 và 4 gang cho cả bản RS485 lẫn bản 12V dry contact.
• Dùng chung ổ cắm và thermostat với dòng E5, thuận tiện khi lập bảng khối lượng và dự phòng vật tư.
• Hệ thermostat RS485 phong phú: loại 4 phím vuông, 4 phím tròn, núm xoay, ba trong một và bản tích hợp cảm biến độ ẩm.
• Cho phép tùy biến màu sắc, chữ, biểu tượng và logo theo nhận diện chuỗi khách sạn.

Thông số kỹ thuật

Thông số đầy đủ có trong catalogue chính hãng — vui lòng tải bản PDF ở nút phía trên.

Mã đặt hàng tiêu biểu

Tương thích với dòng RCU nào?

Catalogue Legrand ghi rõ điều kiện tương thích cho dòng E6: bản công tắc tiếp điểm khô 12V dùng được với LA, LS/M, LS và BACnet RCU, còn bản công tắc RS485 chỉ dùng được với LA, LS và LS/M RCU. Nói cách khác, nếu phòng dùng BACnet RCU thì bắt buộc chọn các mã E6 dòng 12V dry contact. Với dự án đã chọn LS, LS/M hoặc LA, cả hai phiên bản đều khả dụng và nên ưu tiên RS485 để có cảm biến tiệm cận và giảm số lõi dây.

Ứng dụng trong dự án

Khách sạn boutique và resort cao cấp

Nhóm khách sạn boutique thường yêu cầu vật liệu thật thay vì nhựa sơn giả kim loại. Mặt nhôm anode hóa Brushed Black của E6 giữ được độ xước mờ đồng đều và bền màu trong môi trường phòng có độ ẩm cao ven biển. Thiết kế không viền giúp cụm công tắc ghép nhiều gang trông như một tấm kim loại liền, hợp với tường ốp gỗ hoặc đá. Trong một phòng, chủ đầu tư có thể dùng chung ngôn ngữ vật liệu cho công tắc, công tắc thẻ từ, thermostat và ổ cắm vì cả ba nhóm đều có bản Brushed Black.

Phòng suite và presidential suite nhiều mạch

Khả năng ghép tới 5 gang theo phương ngang là lợi thế rõ nhất của E6 so với K9R và E4. Ở phòng suite có phòng khách, phòng ăn, phòng ngủ chính và phòng tắm master, cụm công tắc lối vào cần rất nhiều phím kịch bản: welcome, goodbye, master on, master off, rèm mở, rèm đóng. Với module 4 gang cùng khả năng ghép 5 gang ngang, kỹ sư bố trí đủ số phím trên một cụm duy nhất mà không phải tách thành hai vị trí trên tường, giúp khách thao tác tập trung và giảm số hộp âm phải đục.

Phối hợp cùng dòng E5 trong một dự án

Vì E5 và E6 dùng chung ổ cắm và thermostat, chủ đầu tư có thể chọn E6 cho các tầng phòng cao cấp và E5 cho tầng phòng tiêu chuẩn mà vẫn giữ nguyên danh mục ổ cắm, ổ USB, ổ dữ liệu và thermostat trong bảng khối lượng. Cách phối này giảm số mã vật tư phải dự phòng cho bộ phận kỹ thuật khi vận hành, đồng thời rút ngắn thời gian đặt hàng thay thế. Cả hai dòng đều dùng hộp âm 86 mm T368 nên bản vẽ điện và biện pháp thi công không thay đổi.

Nâng cấp hệ điều khiển phòng dùng BACnet RCU

Nhiều khách sạn quốc tế tại Việt Nam chuẩn hóa theo BACnet để tích hợp phòng khách vào hệ BMS toàn tòa nhà. Trong trường hợp này, panel E6 vẫn dùng được nhưng phải chọn các mã tiếp điểm khô 12V là E6/31BN/12V, E6/32CN/12V, E6/33AN/12V và E6/34DN/12V. Các mã này đấu tín hiệu về ngõ vào dry contact của BACnet RCU, còn phần điều khiển điều hòa được xử lý bởi bộ điều khiển tương ứng của hệ BACnet. IHN hỗ trợ rà soát danh mục mã trước khi phát hành hồ sơ mua sắm.

Mua Legrand E6 chính hãng tại Việt Nam

IHN cung cấp trọn bộ bảng điều khiển Legrand E6 mặt kim loại nhôm anode hóa cùng toàn bộ phụ kiện dùng chung với dòng E5: công tắc thẻ từ, thermostat RS485 các kiểu, ổ cắm đa chuẩn, ổ chuẩn Anh và Đức, ổ USB Type-C, ổ RJ45 Cat 6 và hộp âm tường T368. Là nhà tích hợp ELV, IHN không chỉ bán thiết bị mà còn hỗ trợ chọn phiên bản RS485 hoặc 12V dry contact theo dòng RCU của dự án, lập bảng khối lượng theo hạng phòng, dựng phòng mẫu và lập trình kịch bản chiếu sáng. Liên hệ IHN để nhận báo giá dự án cho dòng Legrand E6.

Câu hỏi thường gặp

E6 có tùy chọn mặt nhựa không?

Không. Theo catalogue Legrand, dòng E6 chỉ có mặt kim loại hoàn thiện nhôm anode hóa với một màu tiêu chuẩn là Brushed Black. Nếu dự án cần tùy chọn mặt nhựa để tối ưu chi phí cho phòng tiêu chuẩn, nên xem xét dòng K9R có mặt nhựa Champagne hoặc dòng E4 có bản nhựa Silver Black.

E6 và E5 khác nhau ở điểm nào?

Hai dòng có cùng vật liệu mặt kim loại anode hóa Brushed Black, cùng kiểu phím push button, cùng khả năng ghép 5 gang ngang và 4 gang dọc với mặt không viền, và dùng chung ổ cắm cùng thermostat. Khác biệt nằm ở tạo hình mặt và mã sản phẩm của phần công tắc, nên lựa chọn chủ yếu dựa trên yêu cầu thẩm mỹ của thiết kế nội thất.

Mặt không viền có ảnh hưởng tới thi công không?

Mặt không viền yêu cầu hộp âm được lắp thẳng hàng và phẳng với mặt tường vì không còn khung nhựa che khe hở. Nhà thầu cần căn chỉnh hộp âm 86 mm T368 kỹ hơn ở bước xây thô, đặc biệt khi ghép 4 hoặc 5 gang liên tiếp. Bù lại, thành phẩm có bề mặt liền mạch và ít bám bụi ở khe viền.

E6 ghép tối đa bao nhiêu gang?

Catalogue Legrand ghi E6 ghép được tối đa 5 gang theo phương ngang và tối đa 4 gang theo phương dọc, nhờ thiết kế mặt không viền. Module công tắc rời có các cỡ 1, 2, 3 và 4 gang cho cả hai công nghệ RS485 và 12V dry contact, cho phép kết hợp linh hoạt theo số mạch đèn thực tế của từng phòng.

Ổ cắm dùng cho E6 mang mã gì?

Do E5 và E6 dùng chung ổ cắm và thermostat, các mã phụ kiện đi kèm E6 được ghi theo tiền tố E5 trong catalogue, ví dụ E5/426/DEUR-J2-E cho ổ Euro-US 16A, E5/UCC-J2-E cho ổ đa chuẩn kèm 2 USB Type-C 20W hay E5/T01/C01-9J2-E cho ổ RJ11 kết hợp RJ45 Cat 6. Tất cả đều có màu Brushed Black đồng bộ.

Bản RS485 của E6 có dùng được với BACnet RCU không?

Không. Bảng tương thích của Legrand nêu rõ BACnet RCU chỉ tương thích với công tắc tiếp điểm khô 12V. Bản RS485 của E6 chỉ dùng được với LA, LS và LS/M RCU. Vì vậy khi thiết kế cần chốt dòng RCU trước, sau đó mới chọn phiên bản panel để tránh phải đổi mã trong giai đoạn mua sắm.
