Legrand LS/M2418-G – Module điều khiển trung tâm tích hợp nguồn

Legrand LS/M2418-G – Module điều khiển trung tâm tích hợp nguồn cho tủ RCU khách sạn

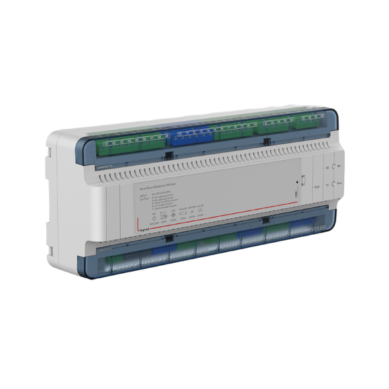

Legrand LS/M2418-G là module điều khiển trung tâm của dòng LS/M RCU, hệ điều khiển phòng khách sạn có dây chạy trên nền RS485 và tiếp điểm khô 12V. Tên mã 2418 phản ánh đúng cấu hình phần cứng: 24 ngõ vào I/O và 18 ngõ ra I/O được tập trung ngay trên module chính, thay vì phải phân tán ra nhiều module chức năng. Ngay trên thân máy, Legrand bố trí 1 nhóm điều khiển điều hòa trung tâm, 5 kênh đóng cắt chiếu sáng ON/OFF, 2 kênh dimming thyristor và 2 bộ ngõ ra rèm. Cấu hình này đủ để vận hành trọn vẹn một phòng ngủ khách sạn tiêu chuẩn mà chưa cần lắp thêm bất kỳ module mở rộng nào.

Khác biệt đáng giá nhất của mã LS/M2418-G-E nằm ở bộ nguồn xung tích hợp sẵn bên trong. Tủ RCU vì thế không cần module nguồn rời, tiết kiệm vị trí ray DIN và giảm số điểm đấu nối phải kiểm tra khi nghiệm thu. Về kết nối, module có 2 bộ cổng RS485 làm mạng nội bộ phòng và 1 bộ cổng Wi-Fi, cho phép lên mạng khách sạn bằng TCP/IP hoặc Wi-Fi tùy hạ tầng từng dự án. Toàn bộ dòng LS/M dùng thiết kế module lắp ray DIN 35 mm, đấu nối bằng terminal, mỗi mạch có cầu chì tự phục hồi và nắp che cách điện bán trong suốt, đồng thời mỗi module đều có MCU độc lập.

Điểm nổi bật

• Bộ nguồn xung tích hợp sẵn trong module chính, không cần module nguồn rời
• 24 ngõ vào I/O và 18 ngõ ra I/O tập trung trên một thân máy, gọn dây tín hiệu
• 1 nhóm điều khiển điều hòa trung tâm ngay trên module chính
• 5 kênh đóng cắt chiếu sáng ON/OFF và 2 kênh dimming thyristor
• 2 bộ ngõ ra điều khiển rèm cho phòng ngủ và phòng khách
• 2 bộ cổng RS485 nội bộ, 1 bộ cổng Wi-Fi, lên mạng bằng TCP/IP hoặc Wi-Fi
• Cầu chì tự phục hồi cho từng mạch và nắp che cách điện bán trong suốt
• Có nút vận hành tay trên module để kiểm tra tải khi chưa có tín hiệu điều khiển
• MCU độc lập trên mỗi module, hỗ trợ nâng cấp firmware từ xa
• Tương thích bảng công tắc E4, E5, E6, K9R và nút cơ 220V của Legrand

Thông số kỹ thuật

Thông số đầy đủ có trong catalogue chính hãng — vui lòng tải bản PDF ở nút phía trên.

Mã đặt hàng

Ứng dụng trong dự án

Phòng ngủ tiêu chuẩn khách sạn 4–5 sao

Với 5 kênh chiếu sáng ON/OFF, 2 kênh dimming thyristor, 2 bộ rèm và 1 nhóm điều hòa trung tâm, một module LS/M2418-G-E thường đủ phủ toàn bộ kịch bản của phòng ngủ tiêu chuẩn: đèn trần, đèn đầu giường, đèn hắt, đèn hành lang phòng tắm, rèm che và rèm voan. 24 ngõ vào I/O tiếp nhận tín hiệu từ công tắc thẻ từ, cảm biến cửa RCU/MC/D19-E, nút chuông RCU/H251/12V-E và cảm biến hiện diện RCU/PIR/1-E, còn 18 ngõ ra I/O trả tín hiệu chỉ thị về đèn báo trên các bảng ngoài cửa.

Dự án cải tạo, hạn chế không gian tủ điện

Trong công trình cải tạo, hộp kỹ thuật thường đã cố định kích thước nên mỗi vị trí ray DIN đều đáng giá. Bộ nguồn tích hợp sẵn của LS/M2418-G-E loại bỏ hẳn module nguồn rời, đồng thời việc gom I/O về module chính giúp giảm số module chức năng phải lắp. Kết quả là tủ RCU gọn hơn, số dây tín hiệu chạy chéo trong tủ ít hơn, thời gian đấu nối và dò lỗi hiện trường rút ngắn đáng kể so với phương án phân tán I/O ra nhiều module.

Khu resort có hạ tầng mạng phân tán

Ở resort dạng bungalow hoặc villa thấp tầng, việc kéo cáp mạng tới từng phòng đôi khi tốn kém hơn nhiều so với khối nhà cao tầng. LS/M2418-G-E cho phép chọn giữa TCP/IP và Wi-Fi nhờ 1 bộ cổng Wi-Fi tích hợp, nên nhà thầu có thể dùng đường mạng có dây ở khối phòng tập trung và chuyển sang Wi-Fi ở những khối xa. Dữ liệu phòng vẫn được đẩy về phần mềm quản lý RCU/NSW/SV đặt tại phòng máy chủ của khách sạn.

Phòng cần điều chỉnh độ sáng theo kịch bản

Hai kênh dimming thyristor trên module chính phục vụ các mạch cần đổi mức sáng theo ngữ cảnh: đèn hắt trần khi khách bước vào phòng, đèn đọc sách buổi tối hoặc đèn dẫn đường ban đêm ở mức sáng thấp. Kết hợp với bảng cảnh E5 hoặc K9R trên đầu giường, lễ tân và bộ phận kỹ thuật có thể tải sẵn các kịch bản Welcome, Goodbye, Night và Guest Returning xuống RCU thông qua phần mềm quản lý phòng của Legrand.

Tích hợp hệ thống

Module LS/M2418-G-E là điểm hội tụ của toàn bộ tín hiệu trong phòng: phía dưới nối tải và cảm biến bằng tiếp điểm khô 12V, phía ngang nối bảng công tắc và module mở rộng bằng RS485, phía trên nối hệ thống quản lý bằng TCP/IP hoặc Wi-Fi. Nhờ mỗi module có MCU độc lập, việc mở rộng cấu hình về sau không buộc phải thay module chính. Các hạng mục tích hợp thường gặp trong dự án khách sạn tại Việt Nam gồm:

• Bảng công tắc bus Legrand E4, E5, E6, K9R kết nối qua RS485
• Nút cơ 220V truyền thống thuộc các dòng Arteor, Mallia Senses, Galion, Living Now, Art d’Arnould
• Cảm biến cửa RCU/MC/D19-E, RCU/MC/D10-E, RCU/MC/S10-E và cảm biến hiện diện RCU/PIR/1-E, RCU/PIR/IMD-E
• Đầu dò nhiệt độ RCU/TP-E giao tiếp RS485 phục vụ điều khiển điều hòa chính xác
• Bảng đèn báo DND/MUR và nút chuông RCU/H251/12V-E, chuông hai âm RCU/ML-E
• Phần mềm quản lý phòng RCU/NSW/SV và RCU/NSW/MS, kết nối PMS qua RCU/NSW/OPERA
• Thiết bị bên thứ ba như VRV, motor rèm, thermostat ngoài thông qua module LS/MTR-G-E

Mua Legrand LS/M2418-G chính hãng tại Việt Nam

IHN là nhà tích hợp hệ thống ELV và đơn vị phân phối thiết bị RCU/GRMS khách sạn tại Việt Nam, cung cấp module LS/M2418-G-E cùng module mở rộng, vỏ tủ và phụ kiện của dòng LS/M RCU. Đội ngũ kỹ thuật IHN hỗ trợ chủ đầu tư và nhà thầu từ bước bóc tách số mạch chiếu sáng, rèm, điều hòa cho từng loại phòng, lập cấu hình module và vỏ tủ phù hợp, tới lập trình kịch bản tại công trường và nghiệm thu bàn giao. Hàng hóa có chứng từ nhập khẩu và bảo hành theo chính sách của Legrand. Vui lòng liên hệ IHN để nhận báo giá dự án và phương án cấu hình tủ RCU theo bản vẽ thực tế.

Câu hỏi thường gặp

LS/M2418-G có cần thêm module nguồn rời không?

Không. Catalogue Legrand ghi rõ module chính LS/M2418-G-E đã tích hợp sẵn bộ nguồn xung (built-in switching power supply) để cấp nguồn DC cho mạch điều khiển, bảng công tắc và các module mở rộng trong cùng tủ RCU. Nhờ vậy tủ dòng LS/M tiết kiệm được vài module DIN so với cấu hình dùng nguồn rời, đồng thời giảm số điểm đấu nối phải kiểm tra khi nghiệm thu.

Một module LS/M2418-G điều khiển được bao nhiêu mạch?

Trên thân module có 1 nhóm điều khiển điều hòa trung tâm, 5 kênh đóng cắt chiếu sáng ON/OFF, 2 kênh dimming thyristor và 2 bộ ngõ ra rèm, cùng 24 ngõ vào I/O và 18 ngõ ra I/O. Cấu hình này đủ cho phần lớn phòng ngủ tiêu chuẩn. Khi dự án cần thêm mạch, bổ sung LS/MSTD-G-E hoặc LS/MSUIT-G-E trên cùng ray DIN.

Module kết nối lên mạng khách sạn bằng cách nào?

Catalogue công bố LS/M2418-G-E hỗ trợ kết nối mạng theo hai phương án: TCP/IP hoặc Wi-Fi, với 1 bộ cổng Wi-Fi tích hợp. Đường lên này dùng để trao đổi dữ liệu với phần mềm quản lý phòng RCU/NSW/SV và RCU/NSW/MS, phục vụ giám sát trạng thái phòng, quản lý điều hòa và phân tích tiết kiệm năng lượng từ trung tâm điều hành.

RS485 trên module dùng để nối những thiết bị nào?

Module có 2 bộ cổng RS485 làm mạng nội bộ trong phòng. Các cổng này nối tới bảng công tắc bus của Legrand như E4, E5, E6, K9R, tới đầu dò nhiệt độ RCU/TP-E và tới các module mở rộng LS/M khác. Với thiết bị của bên thứ ba, catalogue khuyến nghị dùng module giao tiếp chuyên dụng LS/MTR-G-E.

Module có bảo vệ quá tải cho từng mạch không?

Có. Mô tả dòng LS/M nêu rõ mỗi mạch đều có bảo vệ quá tải dạng cầu chì tự phục hồi, kết hợp nắp che cách điện bán trong suốt bao phủ khu vực đấu nối. Kỹ thuật viên vẫn quan sát được trạng thái đèn báo và thao tác nút vận hành tay mà không phải tháo nắp, giúp việc kiểm tra hiện trường an toàn hơn.

Nên chọn vỏ tủ nào để lắp LS/M2418-G?

Catalogue liệt kê bốn vỏ tủ dùng chung cho LS và LS/M: LE/BOX-A và LE/BOX/T-A kích thước 530×520×100 mm, LE/BOX-B kích thước 590×620×100 mm, LE/BOX/T-B kích thước 590×850×100 mm dành cho phòng suite nhiều module. Tất cả đều là tủ nắp gài, hàn sẵn ray DIN 24 module mỗi hàng và có ba thanh busbar phân phối.
