Legrand LS/4R4CK – Module relay 4 kênh kết hợp rèm 4 kênh

Legrand LS/4R4CK – Module relay 4 kênh kết hợp rèm 4 kênh (giải pháp gọn cho phòng tiêu chuẩn)

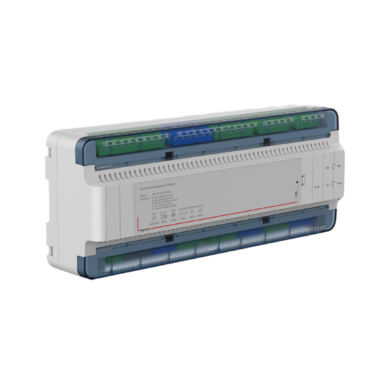

LS/4R4CK-E là module hỗn hợp của hệ RCU có dây Legrand dòng LS, gồm bốn kênh relay đóng cắt chiếu sáng và bốn mạch điều khiển rèm trên cùng một thân module tám vị trí DIN. Đây là lựa chọn tối ưu cho phòng khách sạn tiêu chuẩn khi nhu cầu mở rộng không lớn: chỉ cần thêm vài mạch đèn cho khu vực làm việc, tủ quần áo hay đèn trang trí, đồng thời điều khiển một đến hai bộ rèm che sáng và rèm voan. Một module duy nhất thay cho hai module riêng biệt giúp tiết kiệm vị trí ray DIN và giảm chi phí đầu tư cho mỗi phòng.

Về thông số, bốn kênh chiếu sáng chịu tải trở 4×200W, tải cảm 4×100VA và tải dung 4×100VA; bốn mạch rèm chịu 4×200VA, đủ cho motor rèm AC thông dụng trong khách sạn. Module có 10 kênh đầu vào tiếp điểm khô DC 12V và 10 kênh đầu ra chỉ thị dùng chung cho cả hai chức năng, hai cổng RS485 nội bộ để đấu daisy-chain và MCU độc lập giữ logic chạy cục bộ. Kích thước 144×117×72 mm, lắp ray DIN 35mm, nguồn AC 220±10% 50Hz và DC 12V từ bộ nguồn LS/PWR trong tủ.

Điểm nổi bật

• Bốn kênh relay chiếu sáng và bốn mạch rèm trên cùng một module DIN
• Tải chiếu sáng: tải trở 4×200W max, tải cảm 4×100VA max, tải dung 4×100VA max
• Tải rèm: 4×200VA max, phù hợp motor rèm AC hai chiều dùng trong khách sạn
• 10 kênh đầu vào tiếp điểm khô DC 12V dùng chung cho nút nhấn đèn và nút nhấn rèm
• 10 kênh đầu ra chỉ thị tiếp điểm khô nuôi đèn báo trạng thái trên bảng công tắc
• Hai cổng RS485 nội bộ, đấu nối daisy-chain gọn gàng trong tủ RCU
• MCU độc lập, cấu hình linh hoạt và vận hành cục bộ khi bus tạm gián đoạn
• Tiêu thụ rất thấp: dòng làm việc ≤140 mA, công suất tĩnh ≤1,65 W
• Bảo vệ quá tải và cách điện bán trong suốt cho từng mạch
• Lắp ray DIN 35mm, kích thước 144×117×72 mm, đấu dây bằng terminal vít

Thông số kỹ thuật

Thông số đầy đủ có trong catalogue chính hãng — vui lòng tải bản PDF ở nút phía trên.

Mã đặt hàng

Ứng dụng trong dự án

Phòng tiêu chuẩn có rèm đôi

Phòng khách sạn 4-5 sao thường bố trí rèm đôi gồm lớp voan lọc sáng và lớp blackout che sáng hoàn toàn. Bốn mạch rèm của LS/4R4CK đáp ứng đúng hai bộ motor AC hai chiều này, trong khi bốn kênh relay còn lại xử lý các mạch đèn phát sinh sau khi hoàn thiện nội thất. Nhờ vậy phòng tiêu chuẩn chỉ cần module chính cộng một module mở rộng, tủ RCU gọn và chi phí trên mỗi phòng được kiểm soát tốt.

Resort ven biển và phòng hướng biển

Phòng hướng biển có cửa kính lớn, bức xạ nhiệt cao vào buổi trưa. Kịch bản đóng rèm blackout tự động theo thời gian hoặc theo trạng thái phòng trống giúp giảm tải nhiệt cho fan-coil, tiết kiệm điện năng đáng kể trong điều kiện khí hậu nóng ẩm. LS/4R4CK vừa đảm nhiệm phần rèm này, vừa điều khiển nhóm đèn ban công và đèn hắt, giữ số module trong tủ ở mức tối thiểu cho từng bungalow.

Căn hộ dịch vụ và khu lưu trú dài ngày

Căn hộ dịch vụ thường có phòng khách và phòng ngủ riêng, mỗi khu vực một bộ rèm và vài mạch đèn. Cấu hình một LS/4R4CK cho khu phòng ngủ và một module tương tự cho khu phòng khách cho phép chia vùng điều khiển rõ ràng, thuận tiện lập trình kịch bản riêng theo giờ. Khách lưu trú dài ngày cũng đánh giá cao khả năng vận hành rèm bằng nút nhấn tại chỗ mà không phụ thuộc mạng.

Cải tạo khách sạn bổ sung rèm tự động

Nhiều khách sạn nâng cấp trải nghiệm phòng bằng cách bổ sung rèm tự động cho khối phòng hiện hữu. Nếu tủ RCU dòng LS đã có sẵn, việc thêm một LS/4R4CK lên vị trí ray DIN trống là đủ để có bốn mạch rèm và bốn mạch đèn mới. Công tác thi công tập trung ở phần kéo dây motor rèm và nút nhấn, tủ RCU gần như không thay đổi, phù hợp tiến độ cải tạo theo tầng.

Tích hợp hệ thống

LS/4R4CK nằm ở lớp chấp hành của hệ RCU, nhận lệnh từ ba nguồn: nút nhấn đấu trực tiếp vào đầu vào tiếp điểm khô trên module, bảng điều khiển và cảm biến thông qua module trung tâm, và kịch bản do phần mềm quản lý phòng kích hoạt. Trạng thái đèn và rèm được phản hồi qua đầu ra chỉ thị để đồng bộ đèn báo trên bảng công tắc, đồng thời báo về phần mềm giám sát tại phòng máy.

• Bảng điều khiển E4, E5, E6, K9R hoặc nút nhấn cơ 220V cho lệnh đèn và rèm
• Bus RS485 nội bộ hai cổng nối với LS/2317M và các module chức năng khác
• Motor rèm AC hai chiều đấu trực tiếp vào bốn mạch rèm của module
• Motor rèm dạng bus kết nối qua LS/2FW hoặc module giao tiếp LS/TR
• Công tắc thẻ từ và cảm biến cửa cho kịch bản welcome, good night, phòng trống
• Phần mềm RCU/NSW/SV và RCU/NSW/MS để giám sát và thiết lập kịch bản từ xa

Mua Legrand LS/4R4CK chính hãng tại Việt Nam

IHN phân phối module Legrand LS/4R4CK-E chính hãng cùng toàn bộ hệ module, bộ nguồn, cáp truyền thông và vỏ tủ dòng LS phục vụ các dự án khách sạn, resort và căn hộ dịch vụ. Kỹ sư của chúng tôi hỗ trợ tính toán số mạch đèn và số bộ rèm theo bản vẽ nội thất, chọn giữa phương án module hỗn hợp LS/4R4CK và phương án module chuyên dụng LS/8R cộng LS/8CK sao cho tối ưu chi phí và không gian tủ. Dịch vụ trọn gói gồm cung cấp thiết bị, lập trình kịch bản rèm và chiếu sáng, đấu nối bảng công tắc, nghiệm thu và đào tạo vận hành. Liên hệ IHN để nhận báo giá dự án theo số lượng phòng.

Câu hỏi thường gặp

LS/4R4CK phù hợp với loại phòng nào?

Module này hợp với phòng tiêu chuẩn cần đồng thời vài mạch đèn bổ sung và một đến hai bộ rèm. Thay vì lắp riêng một module relay và một module rèm, kỹ sư chỉ dùng một LS/4R4CK để có bốn kênh chiếu sáng cộng bốn mạch rèm. Cách bố trí này tiết kiệm vị trí ray DIN trong tủ và giảm chi phí phần cứng cho mỗi phòng.

Bốn mạch rèm tương ứng bao nhiêu bộ rèm?

Điều này phụ thuộc cách đấu motor. Motor rèm AC hai chiều thường cần một mạch mở và một mạch đóng, nên bốn mạch rèm của LS/4R4CK phục vụ được hai bộ rèm độc lập, ví dụ một rèm che sáng và một rèm voan. Khi phòng có nhiều cửa sổ hơn, phương án là bổ sung module rèm chuyên dụng LS/8CK với tám mạch.

Công suất tải của kênh đèn và mạch rèm là bao nhiêu?

Bốn kênh chiếu sáng cho phép tải trở 4×200W, tải cảm 4×100VA và tải dung 4×100VA. Bốn mạch rèm chịu tổng cộng 4×200VA. Với motor rèm khách sạn thông dụng công suất vài chục watt, giới hạn này đủ dư. Khi dùng motor lớn cho rèm sân khấu hoặc rèm khổ rộng, cần kiểm tra lại thông số nhà sản xuất motor trước khi chốt cấu hình.

Module có sẵn đầu vào cho nút nhấn rèm không?

Có. LS/4R4CK mang theo 10 kênh đầu vào tiếp điểm khô DC 12V và 10 kênh đầu ra chỉ thị ngay trên thân module, dùng chung cho cả chức năng đèn và rèm. Nhờ vậy nút nhấn rèm đầu giường, nút mở rèm cạnh cửa và đèn báo trạng thái có thể đấu thẳng vào module mà không cần thêm bộ vào ra riêng.

Có thể dùng module này cho motor rèm dạng bus không?

Bốn mạch rèm của LS/4R4CK là mạch đóng cắt điện áp lưới, dành cho motor rèm AC truyền thống. Với motor rèm điều khiển bằng truyền thông, phương án đúng là dùng module giao tiếp LS/2FW hoặc LS/TR để mở đường RS485 ra thiết bị bên thứ ba, còn LS/4R4CK vẫn đảm nhiệm các mạch đèn và các bộ rèm AC còn lại.

Module này lắp đặt và bảo trì thế nào?

Module lắp trên ray DIN 35mm trong tủ RCU, kích thước 144×117×72 mm, đấu dây bằng terminal vít và nối bus bằng cáp truyền thông LS/XC. Mỗi mạch có bảo vệ quá tải và lớp cách điện bán trong suốt giúp quan sát trực quan. Khi cần thay thế, kỹ thuật viên tháo terminal, gỡ module khỏi ray và lắp module mới, thời gian dừng phòng rất ngắn.
