Legrand LS/MSTD-G – Module mở rộng phòng tiêu chuẩn

Legrand LS/MSTD-G – Module mở rộng phòng tiêu chuẩn cho hệ LS/M RCU

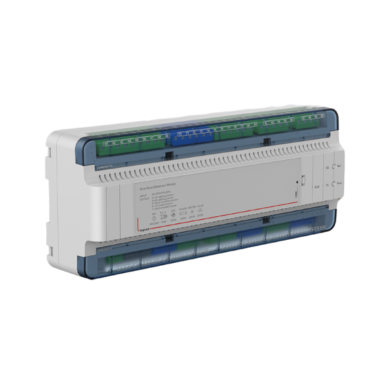

Legrand LS/MSTD-G là module mở rộng của dòng LS/M RCU, được catalogue xếp rõ vào nhóm dành cho phòng ngủ tiêu chuẩn. Module bổ sung 7 kênh đóng cắt ON/OFF và 1 kênh ổ cắm điều khiển cho tủ RCU đã có module trung tâm LS/M2418-G-E, kèm 10 ngõ vào I/O và 10 ngõ ra I/O ngay trên thân máy. Cách bố trí này giúp nhà thầu đấu trực tiếp các nút bấm, cảm biến và đèn chỉ thị phát sinh thêm vào module mở rộng, thay vì phải kéo ngược toàn bộ dây tín hiệu về module chính, nhờ đó đường dây trong tủ gọn và dễ dò lỗi hơn khi nghiệm thu.

Về truyền thông, LS/MSTD-G-E có 2 bộ cổng RS485 để tham gia mạng nội bộ của tủ RCU, liên kết với module chính và các module chức năng khác bằng dây chuyên dụng LS/XC dài 530 mm. Module vẫn giữ nguyên các đặc điểm nền tảng của dòng LS/M: thiết kế module lắp ray DIN 35 mm, đấu nối bằng terminal, cầu chì tự phục hồi cho mạch, nắp che cách điện bán trong suốt và MCU độc lập cho phép cấu hình linh hoạt. Đây là lựa chọn kinh tế khi số mạch của phòng vượt quá năng lực sẵn có trên module chính nhưng chưa tới quy mô phòng suite nhiều khu vực.

Điểm nổi bật

• Module mở rộng chuyên cho phòng ngủ tiêu chuẩn của hệ LS/M RCU
• 7 kênh đóng cắt ON/OFF bổ sung cho các mạch chiếu sáng phát sinh
• 1 kênh ổ cắm điều khiển phục vụ kịch bản tiết kiệm điện khi phòng trống
• 10 ngõ vào I/O và 10 ngõ ra I/O đấu trực tiếp ngay tại module
• 2 bộ cổng RS485 tham gia mạng nội bộ tủ RCU
• MCU độc lập, cấu hình và mở rộng linh hoạt theo từng loại phòng
• Cầu chì tự phục hồi cho mạch, nắp che cách điện bán trong suốt
• Lắp ray DIN 35 mm, đấu nối terminal, thi công và bảo trì nhanh
• Dùng chung vỏ tủ LE/BOX với module trung tâm LS/M2418-G-E
• Hỗ trợ nâng cấp firmware từ xa theo mô tả chung của dòng LS/M

Thông số kỹ thuật

Thông số đầy đủ có trong catalogue chính hãng — vui lòng tải bản PDF ở nút phía trên.

Mã đặt hàng

Ứng dụng trong dự án

Phòng ngủ tiêu chuẩn nhiều mạch chiếu sáng

Nhiều thiết kế nội thất khách sạn hiện nay chia nhỏ chiếu sáng thành đèn trần, đèn hắt, đèn tranh, đèn gương, đèn tủ áo, đèn hành lang và đèn phòng tắm. Khi tổng số mạch vượt quá 5 kênh ON/OFF sẵn có trên module chính, một LS/MSTD-G-E bổ sung thêm 7 kênh là đủ để phủ hết mà không phải nâng cấp lên cấu hình phòng suite. Toàn bộ mạch mới vẫn nằm chung tủ, chung mạng RS485 và chung kịch bản vận hành.

Kịch bản tiết kiệm điện theo thẻ từ

Kênh ổ cắm điều khiển trên module thường được đấu cho nhóm ổ cắm không thiết yếu như ổ bàn làm việc hay ổ đầu giường. Khi khách rút thẻ khỏi hộp thẻ từ và phòng chuyển sang trạng thái trống, RCU cắt nhóm ổ cắm này cùng phần lớn mạch chiếu sáng, trong khi tủ lạnh và các tải thiết yếu giữ nguyên nguồn. Đây là biện pháp tiết kiệm năng lượng đơn giản nhưng đo đếm được, thường nằm trong yêu cầu vận hành của chủ đầu tư.

Chuẩn hóa cấu hình tủ RCU theo loại phòng

Với khách sạn có vài trăm phòng, việc chuẩn hóa cấu hình tủ giúp giảm sai sót thi công và tồn kho vật tư. Nhiều dự án chọn cấu hình gồm module chính LS/M2418-G-E cho toàn bộ phòng, cộng thêm một LS/MSTD-G-E cho nhóm phòng tiêu chuẩn có nhiều mạch, và chuyển sang LS/MSUIT-G-E cho nhóm suite. Cách làm này giữ số loại vật tư ở mức tối thiểu mà vẫn bám sát nhu cầu thực tế của từng hạng phòng.

Mở rộng phòng đã vận hành mà không thay module chính

Do mỗi module của dòng LS/M có MCU độc lập, việc gắn thêm LS/MSTD-G-E vào tủ đang chạy không buộc phải thay module trung tâm. Kỹ thuật viên lắp module lên ray DIN còn trống trong vỏ LE/BOX, đấu dây liên kết LS/XC, khai báo địa chỉ trên mạng RS485 rồi cập nhật cấu hình phòng bằng phần mềm quản lý. Phương án này phù hợp với các đợt cải tạo từng tầng trong khi khách sạn vẫn đang khai thác.

Tích hợp hệ thống

LS/MSTD-G-E tham gia mạng nội bộ của tủ RCU qua 2 bộ cổng RS485 và làm việc dưới sự điều phối của module trung tâm LS/M2418-G-E. Các mạch chiếu sáng, ổ cắm điều khiển cùng ngõ vào và ngõ ra I/O trên module được khai báo trong cấu hình phòng, sau đó đồng bộ lên phần mềm quản lý của Legrand. Những hạng mục thường đấu nối trực tiếp vào module mở rộng gồm:

• Nút bấm cơ 220V và bảng công tắc bus Legrand E4, E5, E6, K9R
• Cảm biến cửa RCU/MC/D10-E, RCU/MC/D19-E, RCU/MC/S10-E dạng tiếp điểm khô
• Cảm biến hiện diện RCU/PIR/1-E và cảm biến kép RCU/PIR/IMD-E cho khu vệ sinh
• Nhóm ổ cắm không thiết yếu cần cắt khi phòng trống
• Đèn chỉ thị trạng thái và bảng DND/MUR RCU/H251/12V-E
• Module trung tâm LS/M2418-G-E qua dây liên kết LS/XC trong cùng vỏ tủ
• Phần mềm quản lý phòng RCU/NSW/SV và RCU/NSW/MS qua đường lên của module chính

Mua Legrand LS/MSTD-G chính hãng tại Việt Nam

IHN cung cấp module mở rộng LS/MSTD-G-E cùng toàn bộ hệ sinh thái LS/M RCU của Legrand cho các dự án khách sạn, resort và căn hộ dịch vụ tại Việt Nam. Với vai trò nhà tích hợp ELV, IHN hỗ trợ tính toán số mạch cho từng hạng phòng, đề xuất cấu hình module và vỏ tủ tối ưu chi phí, lập trình kịch bản tại công trường và đào tạo vận hành cho bộ phận kỹ thuật khách sạn. Thiết bị có chứng từ nhập khẩu đầy đủ và chế độ bảo hành theo chính sách hãng. Hãy liên hệ IHN để nhận báo giá dự án và bảng cấu hình chi tiết theo bản vẽ của bạn.

Câu hỏi thường gặp

LS/MSTD-G-E dùng cho loại phòng nào?

Catalogue Legrand xếp mã LS/MSTD-G-E vào nhóm module mở rộng dành cho phòng tiêu chuẩn (standard room). Module bổ sung 7 kênh đóng cắt ON/OFF và 1 kênh ổ cắm điều khiển cho tủ RCU đã có module chính LS/M2418-G-E, phù hợp khi số mạch chiếu sáng của phòng vượt quá năng lực sẵn có trên module chính nhưng chưa tới quy mô phòng suite.

Module này có tự hoạt động độc lập không?

Không. LS/MSTD-G-E là module mở rộng, luôn làm việc cùng module điều khiển trung tâm LS/M2418-G-E trong một tủ RCU. Tuy nhiên mỗi module của dòng LS/M đều có MCU độc lập, nên module vẫn xử lý logic cục bộ cho các mạch mà nó phụ trách và cho phép cấu hình, mở rộng linh hoạt theo từng loại phòng.

Module có bao nhiêu ngõ vào và ngõ ra?

Theo catalogue, LS/MSTD-G-E có 10 ngõ vào I/O và 10 ngõ ra I/O ngay trên thân module, ngoài 7 kênh ON/OFF và 1 kênh ổ cắm điều khiển. Nhờ vậy các nút bấm, cảm biến hoặc đèn chỉ thị phát sinh thêm có thể đấu thẳng vào module mở rộng thay vì phải kéo ngược về module chính.

Ổ cắm điều khiển trên module dùng để làm gì?

Kênh ổ cắm điều khiển thường được đấu cho nhóm ổ cắm không thiết yếu trong phòng, ví dụ ổ cắm bàn làm việc hoặc ổ cắm minibar phụ. Khi khách rút thẻ từ và phòng chuyển sang trạng thái trống, RCU cắt nhóm ổ cắm này để tiết kiệm điện, trong khi các ổ cắm thiết yếu như tủ lạnh vẫn giữ nguyên nguồn.

Kết nối giữa module mở rộng và module chính ra sao?

LS/MSTD-G-E có 2 bộ cổng RS485 để tham gia mạng nội bộ của tủ RCU. Việc liên kết nguồn và truyền thông giữa các module trong tủ sử dụng dây chuyên dụng dài 530 mm của Legrand, gồm LS/XC/4/4 cho nguồn và truyền thông, LS/XC/4/8 và LS/XC/8/8 cho truyền thông nội bộ.

Module có bảo vệ quá tải không?

Có. Catalogue ghi module dùng cầu chì tự phục hồi cho mạch, theo đúng đặc điểm chung của dòng LS/M là mỗi mạch đều có bảo vệ quá tải. Thân module còn được che bằng nắp cách điện bán trong suốt, giúp kỹ thuật viên quan sát trạng thái mà không cần tháo nắp trong quá trình vận hành và bảo trì tủ RCU.
