Legrand LS/MSUIT-G – Module mở rộng phòng suite

Legrand LS/MSUIT-G – Module mở rộng phòng suite cho hệ LS/M RCU

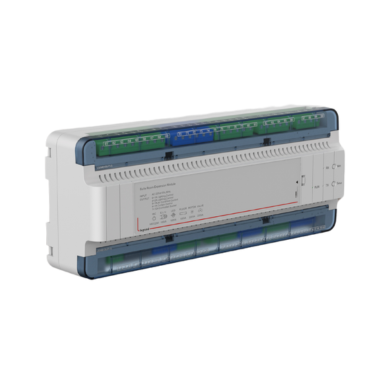

Legrand LS/MSUIT-G là module mở rộng dành riêng cho phòng suite trong hệ LS/M RCU. So với bản tiêu chuẩn, module này được trang bị mạnh hơn hẳn: 1 nhóm điều khiển FCU HVAC, 10 kênh đóng cắt ON/OFF, 1 kênh ổ cắm điều khiển, 2 bộ ngõ ra rèm, cùng 19 ngõ vào I/O và 19 ngõ ra I/O. Cấu hình này phản ánh đúng đặc thù của phòng suite: nhiều khu vực chức năng, nhiều mạch chiếu sáng, thường có dàn lạnh riêng cho phòng khách và phòng ngủ, đồng thời có thêm bộ rèm thứ hai ở cửa sổ lớn hoặc cửa ban công.

Module lắp trên ray DIN 35 mm trong cùng vỏ tủ LE/BOX với module trung tâm LS/M2418-G-E và giao tiếp nội bộ qua 2 bộ cổng RS485, dùng dây liên kết chuyên dụng LS/XC dài 530 mm. Mỗi module của dòng LS/M có MCU độc lập nên việc bổ sung LS/MSUIT-G-E vào tủ đang vận hành không buộc phải thay module chính. Các đặc điểm nền tảng của dòng vẫn được giữ nguyên: cầu chì tự phục hồi cho mạch, nắp che cách điện bán trong suốt, đấu nối bằng terminal, có thao tác vận hành tay và hỗ trợ nâng cấp firmware từ xa qua hệ thống quản lý.

Điểm nổi bật

• Module mở rộng thiết kế riêng cho phòng suite nhiều khu vực chức năng
• 1 nhóm điều khiển FCU HVAC cho dàn lạnh thứ hai trong phòng
• 10 kênh đóng cắt ON/OFF phục vụ hệ chiếu sáng nhiều mạch
• 2 bộ ngõ ra rèm cho rèm che sáng và rèm voan khu vực thứ hai
• 1 kênh ổ cắm điều khiển phục vụ kịch bản tiết kiệm điện
• 19 ngõ vào I/O và 19 ngõ ra I/O đấu trực tiếp tại module
• 2 bộ cổng RS485 tham gia mạng nội bộ tủ RCU
• MCU độc lập, cầu chì tự phục hồi, nắp che cách điện bán trong suốt
• Lắp ray DIN 35 mm, dùng chung vỏ tủ LE/BOX với module trung tâm
• Tương thích bảng công tắc E4, E5, E6, K9R và nút cơ 220V Legrand

Thông số kỹ thuật

Thông số đầy đủ có trong catalogue chính hãng — vui lòng tải bản PDF ở nút phía trên.

Mã đặt hàng

Ứng dụng trong dự án

Phòng suite hai khu vực với hai dàn lạnh

Suite điển hình gồm phòng khách và phòng ngủ tách biệt, mỗi khu vực một dàn FCU. Nhóm điều hòa trung tâm trên module chính LS/M2418-G-E phụ trách một dàn, nhóm FCU trên LS/MSUIT-G-E phụ trách dàn còn lại, cho phép cài đặt nhiệt độ và tốc độ quạt độc lập theo từng khu vực. Kết hợp đầu dò nhiệt độ RCU/TP-E giao tiếp RS485, hệ thống duy trì được sai số nhiệt trong ngưỡng phù hợp với tiêu chuẩn tiện nghi của khách sạn cao cấp.

Hệ chiếu sáng nhiều mạch trong phòng cao cấp

Mười kênh ON/OFF bổ sung cho phép tách riêng đèn trần phòng khách, đèn hắt, đèn tranh, đèn bàn ăn, đèn tủ rượu, đèn phòng tắm phụ và đèn hành lang nội bộ. Việc tách mạch chi tiết là điều kiện để lập các kịch bản ánh sáng khác nhau cho ban ngày, buổi tối và ban đêm, đồng thời giúp bộ phận kỹ thuật khoanh vùng sự cố nhanh khi một nhóm đèn gặp lỗi mà không ảnh hưởng tới toàn phòng.

Điều khiển rèm cho cửa kính lớn

Hai bộ ngõ ra rèm trên module mở rộng thường đấu cho rèm khu vực thứ hai, chẳng hạn rèm phòng khách hoặc rèm cửa ban công gồm cả lớp che sáng và lớp voan. Cùng với hai bộ rèm sẵn có trên module chính, một tủ RCU phòng suite quản lý được tới bốn bộ rèm. Khách có thể điều khiển từ bảng cảnh E5 hoặc K9R đầu giường, hoặc để hệ thống tự chạy theo kịch bản đón khách và kịch bản ban đêm.

Căn hộ dịch vụ và villa trong khu resort

Ngoài phòng suite trong khối khách sạn, cấu hình module chính cộng LS/MSUIT-G-E còn phù hợp với căn hộ dịch vụ dài hạn và villa trong khu resort, nơi một đơn vị lưu trú có nhiều phòng chức năng nhưng vẫn được quản lý như một phòng trong phần mềm. Với 19 ngõ vào và 19 ngõ ra I/O, module đủ chỗ đấu thêm cảm biến cửa, cảm biến hiện diện, nút chuông và đèn chỉ thị cho các khu vực phát sinh.

Tích hợp hệ thống

LS/MSUIT-G-E hoạt động như một phần mở rộng của tủ RCU dòng LS/M, nhận điều phối từ module trung tâm qua mạng RS485 nội bộ và bổ sung năng lực điều khiển cho các khu vực phụ của phòng suite. Toàn bộ mạch, ngõ vào và ngõ ra được khai báo trong cấu hình phòng rồi đồng bộ lên phần mềm quản lý của Legrand. Các hạng mục tích hợp thường gặp gồm:

• Dàn lạnh FCU thứ hai của phòng suite cùng đầu dò nhiệt độ RCU/TP-E
• Bộ rèm che sáng và rèm voan tại phòng khách hoặc cửa ban công
• Bảng công tắc bus Legrand E4, E5, E6, K9R đặt tại từng khu vực chức năng
• Cảm biến cửa RCU/MC/D19-E và cảm biến hiện diện RCU/PIR/1-E, RCU/PIR/IMD-E
• Nhóm ổ cắm không thiết yếu cắt theo trạng thái thẻ từ
• Module trung tâm LS/M2418-G-E qua dây liên kết LS/XC trong cùng vỏ tủ
• Phần mềm quản lý phòng RCU/NSW/SV, RCU/NSW/MS và cổng PMS RCU/NSW/OPERA

Mua Legrand LS/MSUIT-G chính hãng tại Việt Nam

IHN phân phối module LS/MSUIT-G-E cùng trọn bộ thiết bị dòng LS/M RCU của Legrand cho các dự án khách sạn, resort, căn hộ dịch vụ tại Việt Nam. Là nhà tích hợp hệ thống ELV, IHN đồng hành cùng chủ đầu tư và nhà thầu từ khâu bóc tách mạch chiếu sáng, rèm, điều hòa cho từng hạng phòng suite, lựa chọn cấu hình module và vỏ tủ phù hợp, tới lập trình kịch bản, kết nối phần mềm quản lý phòng, chạy thử và bàn giao. Thiết bị có chứng từ nhập khẩu và bảo hành theo chính sách của Legrand. Liên hệ IHN để nhận báo giá dự án và phương án cấu hình tủ RCU cho từng loại phòng.

Câu hỏi thường gặp

LS/MSUIT-G-E khác gì so với LS/MSTD-G-E?

Bản suite mạnh hơn đáng kể: 10 kênh ON/OFF so với 7 kênh, 19 ngõ vào và 19 ngõ ra I/O so với 10 vào và 10 ra, đồng thời có thêm 1 nhóm điều khiển FCU và 2 bộ ngõ ra rèm mà bản tiêu chuẩn không có. Cả hai đều có 1 kênh ổ cắm điều khiển và 2 cổng RS485, cùng lắp trên ray DIN 35 mm trong vỏ tủ LE/BOX.

Module có điều khiển được điều hòa riêng cho phòng phụ không?

Có. Catalogue công bố LS/MSUIT-G-E kèm 1 nhóm điều khiển FCU HVAC ngay trên module. Trong phòng suite có hai dàn lạnh riêng cho phòng ngủ và phòng khách, nhóm FCU trên module mở rộng đảm nhiệm dàn thứ hai, trong khi nhóm điều hòa trung tâm trên module chính LS/M2418-G-E phụ trách dàn còn lại.

Hai bộ ngõ ra rèm dùng như thế nào?

Hai bộ ngõ ra rèm trên LS/MSUIT-G-E thường đấu cho rèm của khu vực thứ hai trong phòng suite, ví dụ rèm phòng khách hoặc rèm cửa ban công, gồm cả rèm che sáng và rèm voan. Kết hợp với 2 bộ rèm sẵn có trên module chính, một tủ RCU phòng suite có thể quản lý tới bốn bộ rèm theo kịch bản ngày, đêm và đón khách.

Cần bao nhiêu module cho một phòng suite điển hình?

Cấu hình phổ biến là một module trung tâm LS/M2418-G-E cộng một LS/MSUIT-G-E. Với suite lớn nhiều phòng ngủ, có thể bổ sung thêm module mở rộng và chuyển sang vỏ tủ LE/BOX/T-B kích thước 590×850×100 mm chứa ba hàng ray DIN, tổng cộng 72 module DIN. Số lượng cụ thể nên được IHN tính theo bảng bóc tách mạch của dự án.

Module có bảo vệ quá tải và cách điện không?

Có. Catalogue ghi LS/MSUIT-G-E dùng cầu chì tự phục hồi cho mạch, theo đúng nguyên tắc chung của dòng LS/M là mỗi mạch đều có bảo vệ quá tải riêng. Khu vực đấu nối được che bằng nắp cách điện bán trong suốt, cho phép quan sát đèn báo trạng thái và thao tác nút vận hành tay mà không cần tháo nắp bảo vệ.

Module giao tiếp với module chính bằng gì?

Bằng 2 bộ cổng RS485 tạo thành mạng nội bộ trong tủ RCU. Việc liên kết nguồn và truyền thông giữa các module dùng dây chuyên dụng dài 530 mm của Legrand: LS/XC/4/4 cho cả nguồn và truyền thông, LS/XC/4/8 và LS/XC/8/8 cho truyền thông nội bộ, giúp thi công tủ nhanh và giảm rủi ro đấu nhầm chân tín hiệu.
