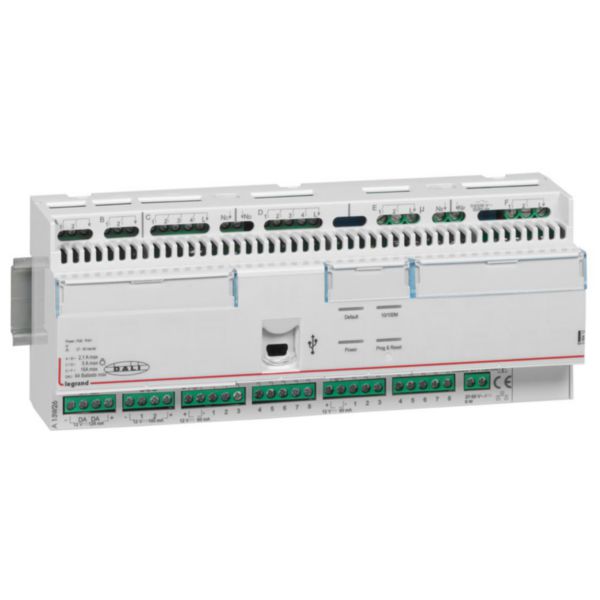

Legrand 0 484 12 – Bộ điều khiển phòng BACnet 16 ngõ vào / 16 ngõ ra

Legrand 0 484 12 – Bộ điều khiển phòng BACnet 16 ngõ vào / 16 ngõ ra (RCU 12 module DIN)

Legrand 0 484 12 là phiên bản dung lượng lớn của dòng BACnet RCU System, dành cho những không gian có nhiều mạch điều khiển hơn phòng ngủ tiêu chuẩn: suite, villa, phòng Presidential, phòng họp và các khu vực công cộng như sảnh, hành lang, phòng tiệc hay spa. Thiết bị lắp trên ray DIN 35 mm trong tủ điện phòng, tập trung xử lý toàn bộ chiếu sáng, rèm, ổ cắm điều khiển, van và quạt fan-coil, tín hiệu thẻ từ, cảm biến cửa, cảm biến hiện diện cùng trạng thái DND/MUR. Việc gom nhiều mạch về một bộ điều khiển giúp giảm số tủ điện, giảm số địa chỉ BACnet phải quản lý trên BMS và đơn giản hóa hồ sơ hoàn công của khối phòng cao cấp.

Về cấu hình, 0 484 12 chiếm 12 module DIN 17,5 mm với kích thước 213 x 83 x 66 mm, cung cấp 16 kênh ngõ vào số cấu hình được và 16 kênh ngõ ra để đóng cắt tải ON/OFF cũng như kích hoạt kịch bản. Bộ điều khiển tích hợp sẵn dimming DALI với dung lượng tối đa 64 ballast, đủ cho các phòng dùng nhiều downlight LED có driver DALI. Giao tiếp gồm BACnet/IP để liên thông BMS và Powernet (BUS SCS) cho các thiết bị đầu cuối trong phòng; e-catalogue xác nhận thiết bị không hỗ trợ KNX và không hỗ trợ LON. Nguồn cấp 27-56 V DC/AC, tiêu thụ 1 W, có cổng USB phục vụ bảo trì và đèn LED báo trạng thái ngay trên mặt module.

Điểm nổi bật

• 16 ngõ vào số cấu hình được và 16 ngõ ra trong 12 module DIN 17,5 mm.
• Dimming DALI tích hợp, quản lý tối đa 64 ballast trực tiếp từ RCU.
• BACnet/IP nguyên bản cho phép BMS đọc và ghi trạng thái phòng không qua gateway trung gian.
• Ngõ BUS SCS/Powernet kết nối bảng cảm ứng UX Touch, đầu đọc thẻ và cảm biến hiện diện.
• Gom nhiều mạch của suite hoặc khu vực công cộng vào một RCU, giảm số tủ điện phòng.
• Nguồn cấp dải rộng 27-56 V DC/AC, tiêu thụ chỉ 1 W.
• Cổng USB bảo trì tại chỗ và LED báo trạng thái giúp rút ngắn thời gian xử lý sự cố.
• Kích thước chuẩn tủ điện 213 x 83 x 66 mm, lắp ray DIN 35 mm cùng MCB và nguồn.
• Mở rộng linh hoạt bằng actuator DIN trên BUS SCS khi cần thêm mạch relay hoặc ngõ ra 0-10 V.
• Cấu hình kịch bản và logic tiết kiệm năng lượng nạp trực tiếp vào RCU, chạy độc lập với mạng.

Thông số kỹ thuật

Thông số đầy đủ có trong catalogue chính hãng — vui lòng tải bản PDF ở nút phía trên.

Mã đặt hàng

Ứng dụng trong dự án

Suite, villa và phòng Presidential

Phòng cao cấp thường có phòng khách rời, phòng ngủ, khu tắm mở và hiên riêng, kéo theo số mạch đèn và rèm gấp đôi phòng tiêu chuẩn. 16 ngõ ra của 0 484 12 cho phép tách riêng đèn hắt trần, đèn tranh, đèn bàn làm việc, đèn gương, đèn ban công, hai bộ rèm vải và rèm cản sáng, cùng các mạch ổ cắm điều khiển. Nhờ dimming DALI tích hợp, các nhóm downlight được đặt mức sáng khác nhau trong từng kịch bản Welcome, Dining, Reading hay Night mà không cần thêm bộ điều khiển chiếu sáng riêng.

Khu vực công cộng của khách sạn và resort

Sảnh đón, hành lang, phòng tiệc, khu spa và khu hồ bơi đều là những không gian nhiều mạch nhưng ít bảng điều khiển. Một bộ 0 484 12 đặt trong tủ điện khu vực có thể quản lý toàn bộ nhóm đèn theo lịch và theo kịch bản sự kiện, đồng thời báo trạng thái lên BMS để bộ phận kỹ thuật giám sát tập trung. Với resort ven biển, việc điều khiển theo lịch mặt trời mọc lặn và tự động giảm mức sáng ngoài giờ cao điểm giúp cắt giảm đáng kể điện năng chiếu sáng khu vực công cộng.

Phòng họp và phòng hội nghị

Phòng họp trong khách sạn cần nhiều cấu hình sáng khác nhau: trình chiếu, hội thảo, tiệc trà, dọn phòng. Dung lượng 16 ngõ vào cho phép đấu đủ các bảng kịch bản cạnh cửa, bảng cạnh bục phát biểu và tín hiệu từ hệ thống vách ngăn di động, trong khi 16 ngõ ra chia nhóm đèn theo vùng bàn, vùng màn chiếu và vùng lối đi. Khi vách ngăn được mở để gộp hai phòng, kịch bản chiếu sáng và rèm được đồng bộ qua BACnet mà không phải đấu lại dây.

Dự án giảm số tủ điện và số điểm BACnet

Với công trình vài trăm phòng, mỗi RCU tăng thêm nghĩa là thêm một địa chỉ IP, một điểm cấu hình và một điểm bảo trì. Chọn 0 484 12 cho các hạng phòng lớn giúp giữ nguyên tắc một phòng bán được tương ứng một RCU, tránh phải ghép hai bộ 0 484 08 cho cùng một phòng. Hồ sơ point list gửi nhà thầu BMS vì thế gọn hơn, việc đánh địa chỉ IP theo tầng và theo số phòng cũng thống nhất, thuận lợi cho công tác nghiệm thu và bàn giao cho bộ phận kỹ thuật khách sạn.

Tích hợp hệ thống

0 484 12 giữ vai trò lớp phòng trong kiến trúc BACnet RCU: các bảng cảm ứng UX Touch, đầu đọc thẻ và cảm biến kết nối xuống RCU qua BUS SCS 27 V hoặc ngõ vào tiếp điểm khô, còn RCU đấu lên mạng LAN khách sạn bằng BACnet/IP. Cấu hình, nạp chương trình và giám sát đều thực hiện qua Ethernet; cổng USB dành cho thao tác bảo trì tại chỗ khi cần.

• BMS: mỗi RCU là một thiết bị BACnet/IP, cung cấp trạng thái đèn, rèm, nhiệt độ, DND/MUR theo point list.
• PMS: đồng bộ trạng thái check-in/check-out với Opera/Fidelio, Amadeus, Protel, HIS qua lớp interface bên thứ ba.
• HVAC: điều khiển fan-coil, van ba ngả và van 0-10 V; kết nối hệ VRV/VRF của bên thứ ba theo tài liệu Legrand.
• Chiếu sáng: DALI tối đa 64 ballast kết hợp relay ON/OFF cho các mạch đèn không dimming.
• Rèm và cửa: điều khiển motor rèm lên/xuống/dừng, nhận tín hiệu cảm biến cửa và cửa sổ.
• Buồng phòng: phát trạng thái DND, MUR, gọi phục vụ và cảnh báo SOS lên phần mềm giám sát.
• Mở rộng: bổ sung actuator DIN trên BUS SCS khi khu vực công cộng vượt dung lượng 16 ngõ ra.

Mua Legrand 0 484 12 chính hãng tại Việt Nam

IHN cung cấp bộ điều khiển phòng Legrand 0 484 12 chính hãng cùng đầy đủ thiết bị đi kèm của hệ BACnet RCU: bảng cảm ứng UX Touch, đầu đọc thẻ, cảm biến hiện diện PIR, nguồn BUS và actuator DIN mở rộng. Với vai trò nhà tích hợp ELV, IHN đồng hành cùng chủ đầu tư và nhà thầu M&E từ giai đoạn thiết kế kỹ thuật: tính toán dung lượng I/O cho từng hạng phòng, so sánh phương án dùng 0 484 08 hay 0 484 12, dựng sơ đồ tủ điện phòng, chuẩn bị point list BACnet cho nhà thầu BMS, cấu hình kịch bản và chạy thử phòng mẫu. Gửi cho chúng tôi danh mục phòng hoặc bản vẽ mặt bằng để nhận tư vấn cấu hình và báo giá dự án chi tiết.

Câu hỏi thường gặp

Khi nào nên chọn 0 484 12 thay vì 0 484 08?

Khi số mạch cần điều khiển vượt quá dung lượng của bản 8 ngõ vào / 10 ngõ ra. Suite, villa, phòng Presidential thường có 8-12 mạch đèn, hai đến ba bộ rèm, nhiều van fan-coil và nhiều bảng cảm ứng. 0 484 12 cung cấp 16 ngõ vào và 16 ngõ ra trong 12 module DIN, giúp gom về một RCU duy nhất thay vì đặt hai tủ điện và hai địa chỉ BACnet cho cùng một phòng.

Dimming DALI trên 0 484 12 hỗ trợ tối đa bao nhiêu ballast?

Catalogue Legrand ghi ngõ ra dimming DALI của bộ điều khiển phòng BACnet quản lý tối đa 64 ballast. Với suite hoặc phòng tiệc dùng downlight LED có driver DALI, đây là dung lượng đủ để chia nhiều nhóm sáng và gọi kịch bản theo từng khu vực. Do DALI nằm sẵn trong RCU nên không phải bổ sung DALI gateway hay bộ nguồn bus DALI riêng cho phòng.

0 484 12 cấp nguồn như thế nào?

Theo dữ liệu e-catalogue Legrand, 0 484 12 dùng nguồn 27-56 V DC/AC với công suất tiêu thụ 1 W. Nguồn được lấy từ bộ nguồn DIN đặt cùng tủ điện phòng hoặc tủ tầng. Khi số thiết bị BUS SCS trong phòng nhiều (bảng đầu giường, thermostat, bảng kịch bản, đầu đọc thẻ, bảng ngoài cửa), cần tính lại tải BUS và bổ sung nguồn BUS BT-E49 dòng ra 0,6 A.

Có thể dùng chung một 0 484 12 cho hai phòng liền kề không?

Về mặt kỹ thuật, 16 ngõ vào và 16 ngõ ra có thể chia cho hai phòng nhỏ, nhưng cách làm này khiến hai phòng dùng chung một địa chỉ BACnet và một điểm hỏng. Khi một RCU mất nguồn, cả hai phòng ngừng điều khiển. Trong dự án khách sạn, IHN khuyến nghị mỗi phòng bán được một RCU riêng và chỉ ghép nhiều không gian khi chúng thuộc cùng một đơn vị kinh doanh như suite có phòng khách rời.

0 484 12 có hỗ trợ KNX hoặc LON không?

Không. E-catalogue Legrand xác nhận cả 0 484 08 và 0 484 12 đều không hỗ trợ KNX và không hỗ trợ LON. Các giao thức được công bố là BACnet trên nền IP để liên thông BMS và Powernet/SCS cho bus nội bộ trong phòng. Nếu dự án đã có hệ KNX ở khu vực công cộng, việc liên thông phải thực hiện ở lớp trên thông qua BMS hoặc gateway của bên thứ ba.

Lắp 0 484 12 cần chuẩn bị gì trong tủ điện phòng?

Thiết bị chiếm 12 module DIN 17,5 mm, kích thước 213 x 83 x 66 mm, lắp trên ray DIN 35 mm. Tủ cần chừa thêm chỗ cho MCB, bộ nguồn, nguồn BUS và các actuator mở rộng nếu có. Cấp bảo vệ IP20 nên bắt buộc đặt trong tủ kín; nhiệt độ làm việc -5 đến +45°C, cần thông thoáng và tránh đặt sát nguồn nhiệt trong điều kiện khí hậu nóng ẩm.
