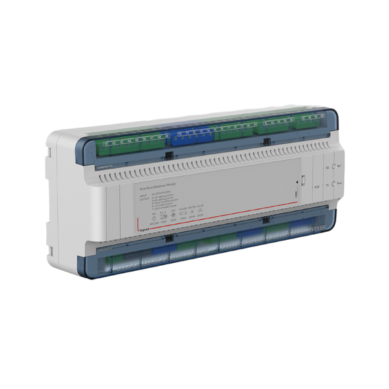

Legrand LS/2317M – Module điều khiển trung tâm RCU LS

Legrand LS/2317M – Module điều khiển trung tâm RCU LS (bộ não tủ RCU phòng khách sạn)

LS/2317M-E là module điều khiển trung tâm của hệ RCU có dây Legrand dòng LS, đóng vai trò bộ não của tủ điều khiển đặt trong từng phòng khách sạn. Khác với nhiều bộ điều khiển chỉ làm nhiệm vụ xử lý, LS/2317M mang sẵn trên thân module cả phần vào ra tín hiệu lẫn phần đóng cắt tải: 23 kênh đầu vào tiếp điểm khô DC 12V, một kênh tín hiệu thẻ từ, 17 kênh đầu ra chỉ thị tiếp điểm khô, hai nhóm mạch chiếu sáng, một mạch khẩn cấp, bốn mạch rèm và một ổ cắm điều khiển công suất lớn. Nhờ vậy, phần lớn phòng tiêu chuẩn có thể vận hành chỉ với một module duy nhất cộng bộ nguồn.

Về truyền thông, module có một cổng TCP/IP đấu lên mạng khách sạn (kèm tùy chọn cổng WiFi) và hai cổng RS485 để nối xuống các module chức năng trong tủ theo kiểu daisy-chain. Mỗi module trong hệ LS đều có MCU riêng nên cấu hình linh hoạt, mở rộng dần theo hạng phòng mà không phải thay bộ điều khiển. Module lắp trên ray DIN 35mm, kích thước 288×117×72 mm, làm việc với nguồn AC 220±10V 50Hz đúng đặc tính lưới điện Việt Nam và nguồn ELV DC 12V lấy từ LS/PWR2 hoặc LS/PWR4 trong cùng tủ.

Điểm nổi bật

• Module trung tâm dòng LS, lắp ray DIN 35mm, kích thước 288×117×72 mm
• 23 kênh đầu vào tiếp điểm khô điện áp DC 12V cho nút nhấn, cảm biến, công tắc cửa
• 17 kênh đầu ra chỉ thị tiếp điểm khô để nuôi đèn báo trên bảng công tắc
• 1 kênh tín hiệu đầu vào thẻ từ phục vụ logic check-in và tiết kiệm năng lượng
• Giao tiếp mạng ngoài TCP/IP một cổng, cổng WiFi một đường tùy chọn
• Giao tiếp nội bộ RS485 hai cổng, kết nối daisy-chain các module chức năng
• Mạch chiếu sáng I 4×400W và mạch chiếu sáng II 8×200W tích hợp sẵn
• Mạch khẩn cấp riêng 1×200W và bốn mạch rèm 4×100VA trên cùng module
• Ổ cắm điều khiển tải trở tới 2000W cho bình đun, tủ lạnh mini hoặc ổ cắm phòng
• Bảo vệ quá tải và lớp cách điện bán trong suốt cho từng mạch, dòng làm việc ≤315 mA

Thông số kỹ thuật

Thông số đầy đủ có trong catalogue chính hãng — vui lòng tải bản PDF ở nút phía trên.

Mã đặt hàng

Ứng dụng trong dự án

Phòng tiêu chuẩn khách sạn 4-5 sao

Trong phòng king hoặc twin tiêu chuẩn, LS/2317M một mình đảm nhiệm gần như toàn bộ tải: đèn trần, đèn đầu giường, đèn gương, đèn hành lang phòng, mạch khẩn cấp, rèm che sáng và rèm voan, ổ cắm điều khiển theo thẻ từ. Các nút nhấn đầu giường và bảng cạnh cửa đấu vào 23 đầu vào tiếp điểm khô, đèn báo trạng thái lấy từ 17 đầu ra chỉ thị. Cách bố trí này giúp giảm số module trong tủ, rút ngắn thời gian đấu nối và hạ chi phí phần cứng trên mỗi phòng.

Resort ven biển và khí hậu nóng ẩm

Với resort ven biển miền Trung và miền Nam, tủ RCU thường đặt trong hộp kỹ thuật gần cửa hoặc trên trần giả hành lang, tránh khu vực ẩm trực tiếp. Thiết kế module hóa trên ray DIN 35mm cùng lớp cách điện bán trong suốt và bảo vệ quá tải cho từng mạch giúp kỹ thuật viên kiểm tra trực quan, thay thế nhanh khi có sự cố mà không tháo cả tủ. Logic thẻ từ và cảm biến cửa cắt điều hòa khi khách rời phòng, giảm đáng kể điện năng cho khối phòng ngủ.

Căn hộ dịch vụ và khu lưu trú dài ngày

Căn hộ dịch vụ có nhiều mạch đèn và thiết bị hơn phòng khách sạn thông thường. LS/2317M xử lý phần lõi gồm chiếu sáng, rèm, ổ cắm điều khiển và mạch khẩn cấp, sau đó mở rộng bằng LS/8R hoặc LS/4R4CK cho khu bếp, phòng khách, ban công. Việc mở rộng chỉ là gắn thêm module lên ray DIN và nối cáp LS/XC, không phải thay bộ điều khiển trung tâm, nên chủ đầu tư có thể triển khai theo từng giai đoạn cho thuê.

Cải tạo khách sạn đang vận hành

Khi cải tạo khách sạn cũ, hạ tầng dây điện thường không cho phép đục phá nhiều. Hệ LS cho phép giữ lại nút nhấn cơ 220V hiện hữu nhờ khả năng tương thích thiết bị đóng cắt truyền thống, đồng thời bổ sung bảng cảm ứng E4, E5, E6 hoặc K9R ở đầu giường và cạnh cửa. Nhờ tích hợp sẵn nhiều mạch trên module chính, việc cải tạo một phòng có thể hoàn tất trong thời gian ngắn, phù hợp với cách thi công cuốn chiếu theo tầng để giữ công suất bán phòng.

Tích hợp hệ thống

LS/2317M là điểm hội tụ của toàn bộ tín hiệu trong phòng. Từ cấp thiết bị, module nhận tín hiệu tiếp điểm khô DC 12V của nút nhấn, công tắc thẻ từ, cảm biến PIR và tiếp điểm cửa; từ cấp hệ thống, module đấu lên mạng khách sạn bằng TCP/IP để trao đổi dữ liệu với phần mềm quản lý phòng và PMS. Hai cổng RS485 nội bộ nối các module chức năng, còn các module giao tiếp mở rộng đường RS485 ra thiết bị bên thứ ba.

• Bảng điều khiển và thermostat: E4, E5, E6, K9R hoặc nút nhấn cơ 220V truyền thống
• Thiết bị đầu cuối: RCU/H251/12V-E (DND/MUR và nút chuông), RCU/ML-E (chuông cửa hai âm)
• Cảm biến: RCU/PIR/1-E, RCU/PIR/IMD-E, các đầu dò cửa RCU/MC/D10-E, RCU/MC/D19-E, RCU/MC/S10-E
• Khóa cửa: Vingcard qua Z9R/TRS2-E, Salto qua Z9R/TRS3-E
• Điều hòa: FCU qua LS/HAVC/B, LS/HAVC/T, LS/HAVC/DC; VRV/VAV qua LS/TR/B, LS/TR/T
• Phần mềm: RCU/NSW/SV (server), RCU/NSW/MS (quản lý), RCU/NSW/OPERA (giao tiếp PMS Opera/Fidelio)
• Đầu dò nhiệt độ mở rộng RCU/TP-E giao tiếp RS485 với RCU

Mua Legrand LS/2317M chính hãng tại Việt Nam

IHN là nhà tích hợp ELV và đơn vị phân phối thiết bị RCU/GRMS khách sạn tại Việt Nam, cung cấp module trung tâm Legrand LS/2317M-E cùng toàn bộ module chức năng, bộ nguồn, cáp truyền thông và vỏ tủ dòng LS. Chúng tôi hỗ trợ chủ đầu tư và nhà thầu từ bước lập danh mục vật tư theo hạng phòng, tính toán số mạch đèn, rèm, fan-coil, tới lập trình kịch bản và kết nối phần mềm quản lý, giao tiếp PMS. Hàng chính hãng, chứng từ CO/CQ đầy đủ, bảo hành theo chính sách Legrand, kèm nghiệm thu và đào tạo vận hành. Liên hệ IHN để nhận báo giá dự án và phương án cấu hình tủ RCU phù hợp.

Câu hỏi thường gặp

LS/2317M có bắt buộc phải đi kèm module mở rộng không?

Không bắt buộc. Bản thân LS/2317M đã có sẵn mạch chiếu sáng I và II, mạch khẩn cấp, bốn mạch rèm và một ổ cắm điều khiển, đủ cho phần lớn phòng tiêu chuẩn 4 sao. Chỉ khi số mạch đèn, rèm, dimmer hoặc fan-coil vượt quá năng lực tích hợp sẵn, dự án mới bổ sung thêm module LS/8R, LS/8CK, LS/4DIM hay LS/HAVC trên cùng ray DIN.

Module chính kết nối lên phần mềm quản lý phòng bằng cách nào?

LS/2317M có một cổng TCP/IP để đấu vào mạng LAN của khách sạn, cùng một cổng WiFi tùy chọn. Qua đường mạng này, RCU trao đổi dữ liệu với phần mềm server RCU/NSW/SV và phần mềm quản lý RCU/NSW/MS đặt tại phòng máy, đồng thời liên thông PMS Opera/Fidelio thông qua phần mềm giao tiếp RCU/NSW/OPERA.

Hệ LS dùng loại bảng công tắc nào?

Theo bảng tương thích của Legrand, dòng LS làm việc với các bảng điều khiển số E4, E5, E6, K9R và cả nút nhấn cơ truyền thống 220V thuộc các dòng Arteor, Mallia Senses, Galion, Living Now, Art d’Arnould. Về công nghệ, LS hỗ trợ RS485 và tiếp điểm khô DC 12V, nên có thể phối hợp bảng cảm ứng và nút cơ trong cùng một phòng.

Có bao nhiêu đầu vào và đầu ra chỉ thị trên module chính?

LS/2317M cung cấp 23 kênh đầu vào tiếp điểm khô điện áp DC 12V, một kênh tín hiệu thẻ từ và 17 kênh đầu ra chỉ thị tiếp điểm khô. Số lượng này đủ để đấu trực tiếp toàn bộ nút nhấn đầu giường, nút cửa, cảm biến PIR, công tắc cửa, chuông và đèn báo trạng thái mà không cần thêm module vào ra.

Kích thước và cách lắp đặt của module chính ra sao?

Module có kích thước 288×117×72 mm, lắp trên ray DIN 35mm giống aptomat, thường đặt trong tủ RCU LE/BOX-A hoặc LE/BOX/T-A phía trên trần giả hoặc trong hộp kỹ thuật gần cửa phòng. Toàn bộ đấu nối dùng terminal vít, cho phép thi công nhanh và bảo trì bằng cách rút thay từng module.

Khi mất kết nối mạng, phòng có còn điều khiển được không?

Có. Mỗi module trong hệ LS đều có MCU độc lập và LS/2317M lưu logic vận hành cục bộ, nên các chức năng bật tắt đèn, rèm, điều hòa, kịch bản welcome và good night vẫn chạy bình thường khi mạng khách sạn gián đoạn. Khi mạng phục hồi, trạng thái phòng được đồng bộ trở lại phần mềm quản lý.
