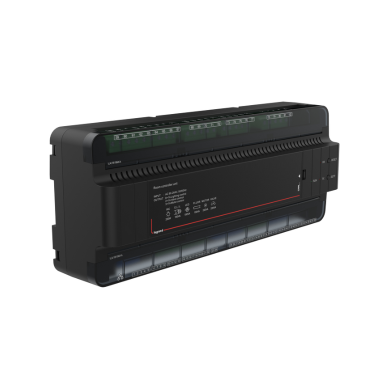

Legrand LA/1819M-A – Bộ điều khiển phòng 18 ngõ vào / 19 ngõ ra loại A

Legrand LA/1819M-A – Bộ điều khiển phòng khách sạn 18 ngõ vào / 19 ngõ ra, bản Module A

Legrand LA/1819M-A là bộ điều khiển phòng dạng một khối của dòng LA RCU, hướng tới các phòng khách sạn có chức năng đơn giản hoặc số mạch không lớn. Toàn bộ năng lực điều khiển nằm trong một thân máy kích thước 288×117×72 mm lắp trên ray DIN 35 mm: 18 kênh đầu vào tiếp điểm khô DC 12V, 19 kênh đầu ra chỉ thị, 1 kênh tín hiệu thẻ từ, 1 cổng TCP/IP lên mạng khách sạn và 3 cổng RS485 cho mạng nội bộ phòng. Thiết bị nhận điện lưới AC 180–240V 50Hz và tích hợp sẵn bộ nguồn DC 12V 2A nên tủ RCU không cần nguồn rời.

Điểm nhận diện của bản Module A là cấu hình mạch ra cân bằng giữa chiếu sáng và điều hòa: 8 mạch chiếu sáng tối đa 200W mỗi mạch, cộng thêm 5 mạch điều hòa tối đa 200VA mỗi mạch. Nhóm 5 mạch điều hòa thường được đấu cho van nước và ba cấp tốc độ quạt của dàn FCU, nhờ vậy phòng dùng dàn lạnh nước không cần thêm module điều khiển điều hòa. Dòng LA được Legrand mô tả với đầu nối dòng cao và linh kiện chịu dòng cao, thiết kế module chuẩn giúp lắp đặt và bảo trì nhanh, chức năng chuẩn hóa cho khách sạn có thể lập trình ngay tại công trường và hỗ trợ nâng cấp từ xa.

Điểm nổi bật

• Bộ điều khiển một khối, toàn bộ chức năng nằm trong một thân máy
• 8 mạch chiếu sáng tối đa 200W mỗi mạch
• 5 mạch điều hòa tối đa 200VA mỗi mạch, phù hợp dàn FCU
• 18 đầu vào tiếp điểm khô điện áp DC 12V
• 19 đầu ra chỉ thị tiếp điểm khô cho đèn báo trạng thái
• 1 kênh tín hiệu đầu vào thẻ từ phục vụ kịch bản phòng có khách
• Bộ nguồn tích hợp DC 12V 2A, dòng làm việc 500 mA, tiêu thụ tĩnh không quá 6W
• 1 cổng TCP/IP lên mạng và 3 cổng RS485 mạng nội bộ
• Đầu nối dòng cao, linh kiện chịu dòng cao theo mô tả dòng LA
• Lập trình chức năng chuẩn hóa tại công trường, hỗ trợ nâng cấp từ xa

Thông số kỹ thuật

Thông số đầy đủ có trong catalogue chính hãng — vui lòng tải bản PDF ở nút phía trên.

Mã đặt hàng

Ứng dụng trong dự án

Phòng khách sạn tiêu chuẩn dùng dàn lạnh FCU

Cấu hình 8 mạch chiếu sáng cộng 5 mạch điều hòa của bản Module A bám sát nhu cầu của một phòng ngủ tiêu chuẩn dùng dàn FCU: các mạch đèn trần, đèn đầu giường, đèn gương, đèn phòng tắm và đèn hành lang phòng, cùng van nước và ba cấp tốc độ quạt. Do mọi thứ nằm trong một thiết bị duy nhất, tủ RCU chỉ cần một vị trí lắp chính, giảm số dây liên kết nội bộ và rút ngắn thời gian đấu nối tại công trường.

Khách sạn 3–4 sao và dự án tối ưu chi phí

Với các khách sạn không yêu cầu dimming hay kịch bản ánh sáng phức tạp, dòng LA cho chi phí thiết bị trên mỗi phòng thấp hơn đáng kể so với hệ nhiều module. Bản Module A vẫn đủ cho các chức năng cốt lõi mà khách hàng cảm nhận được: thẻ từ nhận phòng, cảnh chào đón, cắt điện khi rời phòng, đèn báo đừng làm phiền và dọn phòng, điều khiển điều hòa từ bảng đầu giường. Đây là cân bằng hợp lý giữa ngân sách và trải nghiệm.

Cải tạo khối phòng đang khai thác

Trong các đợt cải tạo từng tầng, thời gian dừng khai thác phòng là chi phí thực. Thiết kế module chuẩn của dòng LA cho phép lắp nhanh trên ray DIN và lập trình chức năng chuẩn hóa ngay tại chỗ, thay vì phải cấu hình sẵn hàng loạt module chuyên dụng từ trước. Đầu nối dòng cao và linh kiện chịu dòng cao cũng giúp đấu trực tiếp các mạch tải hiện hữu mà không cần thêm relay trung gian trong tủ.

Căn hộ dịch vụ và khối phòng nhân viên

Ngoài phòng khách, bản Module A còn phù hợp với căn hộ dịch vụ cho thuê dài hạn hoặc khối phòng ở của nhân viên trong khu resort, nơi yêu cầu chính là quản lý điện năng theo trạng thái có người và giám sát tập trung. 18 đầu vào tiếp điểm khô đủ chỗ đấu công tắc thẻ từ, cảm biến cửa, nút chuông và cảm biến hiện diện, còn cổng TCP/IP đưa toàn bộ dữ liệu về phần mềm quản lý đặt tại phòng máy chủ.

Tích hợp hệ thống

LA/1819M-A-E được thiết kế theo mô hình một tầng: phía dưới đấu trực tiếp tải và thiết bị tiếp điểm khô, phía ngang nối bảng công tắc và cảm biến bus qua 3 cổng RS485, phía trên nối hệ thống quản lý qua cổng TCP/IP. Phần mềm quản lý phòng của Legrand hỗ trợ chung cho các dòng LA, LS/M và LS, nên khách sạn có thể vận hành nhiều hạng phòng khác nhau trên một nền tảng. Các hạng mục tích hợp thường gặp gồm:

• Bảng công tắc bus Legrand E4, E5, E6, K9R qua RS485
• Nút cơ 220V truyền thống các dòng Arteor, Mallia Senses, Galion, Living Now, Art d’Arnould
• Đầu dò nhiệt độ RCU/TP-E với sai số ±0,5°C cho điều khiển FCU
• Công tắc thẻ từ, cảm biến cửa RCU/MC/D19-E và cảm biến hiện diện RCU/PIR/1-E
• Bảng đèn báo DND/MUR RCU/H251/12V-E và chuông hai âm RCU/ML-E
• Phần mềm RCU/NSW/SV và RCU/NSW/MS qua cổng TCP/IP
• Hệ PMS Opera hoặc Fidelio thông qua phần mềm giao tiếp RCU/NSW/OPERA

Mua Legrand LA/1819M-A chính hãng tại Việt Nam

IHN là nhà tích hợp hệ thống ELV và đơn vị phân phối thiết bị RCU/GRMS khách sạn tại Việt Nam, cung cấp bộ điều khiển LA/1819M-A-E cùng vỏ tủ, bảng công tắc, cảm biến và phần mềm quản lý phòng của Legrand. Đội ngũ kỹ thuật IHN hỗ trợ so sánh bản Module A và Module B theo bảng bóc tách mạch thực tế, chọn vỏ tủ phù hợp, lập trình chức năng chuẩn hóa tại công trường, kết nối phần mềm quản lý và PMS, chạy thử rồi bàn giao cho bộ phận kỹ thuật khách sạn. Thiết bị có chứng từ nhập khẩu và bảo hành theo chính sách hãng. Liên hệ IHN để nhận báo giá dự án cho công trình của bạn.

Câu hỏi thường gặp

LA/1819M-A khác LA/1819M-B ở điểm nào?

Khác nhau ở cấu hình mạch ra. Bản A có 8 mạch chiếu sáng tối đa 200W mỗi mạch cộng thêm 5 mạch điều hòa tối đa 200VA mỗi mạch. Bản B không có nhóm mạch điều hòa riêng mà dồn toàn bộ thành 13 mạch chiếu sáng 200W. Các thông số còn lại như nguồn, số ngõ vào, ngõ ra, cổng truyền thông và kích thước của hai bản hoàn toàn giống nhau.

Con số 1819 trong tên mã có nghĩa gì?

Đó là cấu hình đầu vào và đầu ra tiếp điểm khô: 18 kênh đầu vào điện áp DC 12V và 19 kênh đầu ra chỉ thị. Các đầu vào tiếp nhận tín hiệu từ nút bấm, công tắc thẻ từ, cảm biến cửa và cảm biến hiện diện, còn các đầu ra chỉ thị điều khiển đèn báo trạng thái trên bảng công tắc và bảng ngoài cửa phòng.

Bộ điều khiển có cần nguồn ngoài không?

Không. LA/1819M-A-E nhận điện lưới AC 180–240V 50Hz và tích hợp sẵn bộ nguồn cho ra DC 12V 2A, đủ cấp cho mạch điều khiển, bảng công tắc và các thiết bị phụ trợ tiếp điểm khô trong phòng. Dòng làm việc của bộ điều khiển là 500 mA và công suất tiêu thụ tĩnh không vượt quá 6W.

Mạch điều hòa 5×200VA dùng cho tải nào?

Nhóm 5 mạch 200VA của bản A thường được đấu cho các cuộn van và tốc độ quạt của dàn FCU: van nước hai chiều hoặc ba chiều, cùng ba cấp tốc độ quạt thấp, trung bình, cao. Nhờ có sẵn nhóm mạch này, phòng dùng dàn lạnh FCU không cần thêm module điều khiển điều hòa rời trong tủ.

Bộ điều khiển kết nối lên hệ thống quản lý thế nào?

Bằng 1 cổng TCP/IP làm đường lên mạng khách sạn, kết nối tới phần mềm máy chủ RCU/NSW/SV và phần mềm quản lý RCU/NSW/MS. Ở chiều nội bộ, thiết bị có 3 cổng RS485 để nối bảng công tắc bus, đầu dò nhiệt độ RCU/TP-E và các thiết bị phụ trợ khác trong phòng.

Cần vỏ tủ nào để lắp LA/1819M-A?

Bộ điều khiển có kích thước 288×117×72 mm và lắp trên ray DIN 35 mm. Catalogue công bố hai vỏ tủ cho dòng LA: LA/BOX-A kích thước 390×320×100 mm và LA/BOX-B kích thước 490×400×100 mm, cả hai đều có một hàng ray DIN 16 vị trí và hai thanh busbar; riêng bản B có thêm máng đi dây và tấm đế chuyển đổi.
