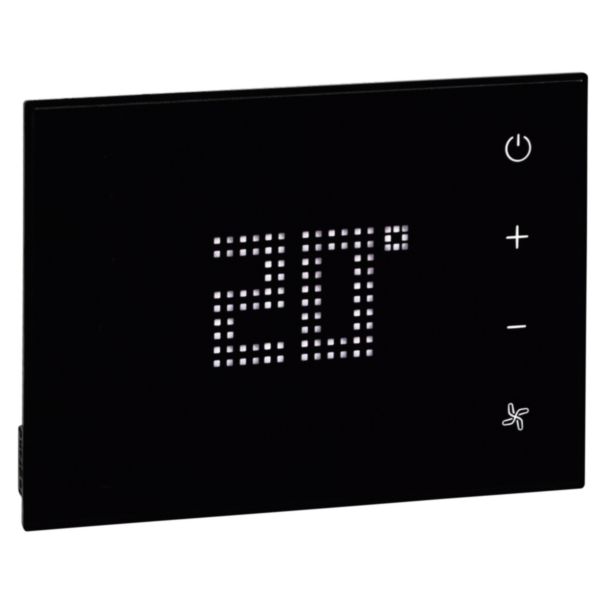

Legrand UX Touch 0 487 73 – Bảng điều nhiệt cảm ứng có màn hình

Legrand UX Touch 0 487 73 – Bảng điều nhiệt cảm ứng có màn hình (thermostat phòng khách sạn)

Legrand UX Touch 0 487 73 là bộ điều nhiệt cảm ứng có màn hình dành riêng cho phòng khách sạn, thuộc dòng UX Touch của hệ BACnet RCU. Thiết bị hiển thị và điều chỉnh nhiệt độ phòng, chọn chế độ sưởi hoặc làm lạnh, đặt tốc độ quạt khi dùng fan-coil và truyền toàn bộ lệnh về bộ điều khiển phòng 0 484 08 hoặc 0 484 12 qua BUS SCS. Trong vận hành khách sạn tại Việt Nam, điều hòa chiếm phần lớn hóa đơn điện của khối phòng, nên việc thay thermostat cơ rời rạc bằng một giao diện có thể giám sát và giới hạn dải cài đặt từ hệ thống trung tâm là bước cải thiện chi phí rõ rệt, đồng thời giúp bộ phận kỹ thuật phát hiện sớm phòng có bất thường về nhiệt độ.

Theo catalogue, 0 487 73 tích hợp cảm biến nhiệt độ và độ ẩm cùng một ngõ vào để đấu tiếp điểm ngoài như công tắc cửa sổ, quản lý được nhiều loại hệ thống khác nhau và điều chỉnh tốc độ quạt khi dùng fan-coil; với các hệ tương thích, thiết bị có thể chuyển chế độ mùa hè/mùa đông tự động. Tải điều khiển được gồm van ON/OFF, van ba ngả, van 0-10 V, fan-coil, lò sưởi và hệ điều hòa trung tâm. Bảng có 4 phím cảm ứng, nguồn 18-27 V DC từ BUS SCS, tiêu thụ 8 mA khi chờ và 25 mA khi sáng tối đa, cảm biến tiệm cận chuyển giữa chế độ chờ và hoạt động. Mặt nhựa nhiệt dẻo đen RAL 9017, kích thước 129 x 93 mm, độ sâu chôn 30 mm, IP20, nhiệt độ làm việc 0 đến +40°C, tuân thủ EN 60669-2-5.

Điểm nổi bật

• Cảm biến nhiệt độ và độ ẩm tích hợp ngay trên bảng cảm ứng.
• Một ngõ vào cho tiếp điểm ngoài, thường dùng cho công tắc cửa sổ hoặc cửa ban công.
• Điều khiển van ON/OFF, van ba ngả, van 0-10 V, fan-coil, lò sưởi và điều hòa trung tâm.
• Chỉnh ba tốc độ quạt khi dùng fan-coil, hiển thị trực tiếp trên màn hình.
• Chuyển chế độ mùa hè/mùa đông tự động với các hệ thống tương thích.
• Cảm biến tiệm cận chuyển chế độ chờ sang hoạt động, độ sáng LED cấu hình được.
• Nguồn và truyền thông chung trên BUS SCS 18-27 V DC, tiêu thụ chỉ 8-25 mA.
• Đơn vị hiển thị chọn °C hoặc °F theo tiêu chuẩn vận hành của khách sạn.
• Lắp âm bằng phụ kiện 0 487 88 hoặc lắp nổi với hộp, khuyến nghị độ cao khoảng 150 cm.
• Bản tùy biến 0 487 83 cho phép chọn icon, màu mặt, màu viền và logo khách sạn.

Thông số kỹ thuật

Thông số đầy đủ có trong catalogue chính hãng — vui lòng tải bản PDF ở nút phía trên.

Mã đặt hàng

Ứng dụng trong dự án

Phòng ngủ dùng fan-coil hai ống hoặc bốn ống

Cấu hình phổ biến nhất tại khách sạn Việt Nam là fan-coil nước lạnh hai ống với van ON/OFF và quạt ba tốc độ. 0 487 73 cung cấp giao diện đặt nhiệt độ và tốc độ quạt cho khách, còn phần đóng cắt van và quạt do bộ điều khiển phòng cùng actuator DIN như BT-F430R8 thực hiện. Với các dự án dùng van tỷ lệ 0-10 V để giữ nhiệt độ ổn định hơn và giảm tiếng ồn, hệ thống bổ sung BT-F430R3V10 hoặc BT-F430V10, trong khi giao diện phía khách vẫn giữ nguyên.

Quản lý năng lượng theo trạng thái phòng

Ghép thermostat với đầu đọc thẻ, cảm biến hiện diện PIR 0 487 78 và tiếp điểm cửa sổ cho phép xây dựng chuỗi quy tắc tiết kiệm điện chặt chẽ: phòng trống thì lùi setpoint về mức chờ, khách rời phòng quá thời gian đặt trước thì tắt fan-coil, cửa ban công mở thì dừng làm lạnh. Với khối phòng vài trăm căn ở resort ven biển, việc chuẩn hóa các quy tắc này trên toàn bộ RCU thường mang lại phần tiết giảm điện năng đáng kể mà khách không cảm nhận được sự khó chịu.

Căn hộ dịch vụ và lưu trú dài hạn

Khách lưu trú dài ngày có xu hướng để điều hòa chạy cả ngày và đặt nhiệt độ rất thấp. Nhờ thermostat kết nối BUS và logic trong RCU, ban quản lý căn hộ dịch vụ có thể giới hạn dải setpoint cho phép, đặt lịch trở về nhiệt độ tiêu chuẩn theo khung giờ và theo dõi phòng nào vận hành bất thường. Dữ liệu nhiệt độ, độ ẩm và trạng thái quạt của từng căn hộ được đưa lên BMS bằng BACnet/IP, phục vụ báo cáo tiêu thụ và công tác bảo trì định kỳ.

Cải tạo hệ thống điều nhiệt của khách sạn đang vận hành

Nhiều khách sạn cũ dùng thermostat cơ 220 V đấu thẳng vào van, không có dữ liệu giám sát và hay bị lệch cảm biến sau nhiều năm. Khi nâng cấp lên hệ BACnet RCU, thermostat UX Touch thay vào đúng vị trí đế âm cũ, chỉ cần bổ sung tuyến BUS hai lõi về tủ điện phòng. Vì mặt bảng có kích thước tiêu chuẩn 129 x 93 mm và độ sâu chôn 30 mm, phần hoàn thiện tường thường chỉ cần xử lý cục bộ, phù hợp với tiến độ cải tạo cuốn chiếu theo tầng.

Tích hợp hệ thống

Thermostat 0 487 73 là thiết bị lớp trường, giao tiếp BUS SCS về bộ điều khiển phòng BACnet. RCU nhận setpoint, chế độ và tốc độ quạt từ bảng, kết hợp trạng thái thẻ từ, cảm biến hiện diện và tiếp điểm cửa sổ để quyết định lệnh cấp cho van và quạt fan-coil, sau đó công bố dữ liệu lên mạng bằng BACnet/IP cho BMS và phần mềm giám sát phòng khai thác.

• RCU: bắt buộc kết hợp 0 484 08 hoặc 0 484 12, thiết bị không chạy độc lập.
• HVAC: fan-coil hai và bốn ống, van ON/OFF, van ba ngả, van 0-10 V, lò sưởi, điều hòa trung tâm.
• Actuator mở rộng: BT-F430R8, BT-F430R3V10, BT-F430V10 cho các mạch van và quạt bổ sung.
• Cảm biến: tiếp điểm cửa sổ đấu trực tiếp vào bảng; cảm biến hiện diện PIR 0 487 78 đấu về RCU.
• BMS: nhiệt độ, độ ẩm, setpoint và trạng thái quạt đưa lên BMS qua BACnet/IP.
• PMS: trạng thái check-in/check-out từ PMS kích hoạt chế độ tiết kiệm qua lớp interface bên thứ ba.
• Nguồn BUS: bổ sung BT-E49 0,6 A khi số thiết bị BUS trong phòng vượt khả năng cấp 100 mA của RCU.

Mua Legrand UX Touch 0 487 73 chính hãng tại Việt Nam

IHN cung cấp bộ điều nhiệt cảm ứng Legrand UX Touch 0 487 73, bản tùy biến 0 487 83 và các phụ kiện lắp đặt gồm 0 487 88, khung đỡ 0 487 79, phụ kiện lắp phẳng 0 487 90. Là nhà tích hợp ELV chuyên hệ GRMS khách sạn, IHN tư vấn phương án điều nhiệt phù hợp với hệ chiller hoặc VRV/VRF của dự án, chọn actuator DIN tương ứng với loại van, thiết lập chính sách giới hạn setpoint và các quy tắc tiết kiệm năng lượng theo trạng thái phòng, đồng thời chuẩn bị point list nhiệt độ để nhà thầu BMS đấu nối. Liên hệ IHN kèm thông số hệ HVAC và danh mục phòng để nhận tư vấn kỹ thuật cùng báo giá dự án.

Câu hỏi thường gặp

0 487 73 điều khiển được những loại hệ thống nào?

Tài liệu Legrand liệt kê van ON/OFF, van ba ngả, van 0-10 V, fan-coil, lò sưởi và hệ điều hòa trung tâm. Với khách sạn Việt Nam, cấu hình phổ biến nhất là fan-coil hai ống hoặc bốn ống với van ON/OFF và ba tốc độ quạt, hoặc fan-coil dùng van tỷ lệ 0-10 V. Việc đấu tải thực tế do bộ điều khiển phòng và các actuator DIN thực hiện, thermostat đóng vai trò giao diện và cảm biến.

Bảng có đo được độ ẩm không?

Có. Catalogue UX Touch ghi 0 487 73 tích hợp cảm biến nhiệt độ và độ ẩm, đồng thời có một ngõ vào để đấu tiếp điểm ngoài, chẳng hạn công tắc cửa sổ hoặc cửa ban công. Trong khí hậu nóng ẩm ven biển, dữ liệu độ ẩm hữu ích cho việc theo dõi điều kiện phòng và cho các quy tắc vận hành do bộ điều khiển phòng thực thi.

Ngõ vào tiếp điểm cửa sổ dùng để làm gì?

Dùng để tự động dừng làm lạnh khi cửa sổ hoặc cửa ban công mở. Đây là biện pháp tiết kiệm điện quan trọng với resort ven biển và khách sạn có ban công, nơi khách thường mở cửa nhưng vẫn để điều hòa chạy. Khi tiếp điểm báo cửa mở, logic trong RCU đưa fan-coil về trạng thái chờ sau khoảng trễ đặt trước và khôi phục setpoint cũ khi cửa đóng lại.

0 487 73 và 0 487 83 khác nhau ra sao?

Cùng là bộ điều nhiệt cảm ứng UX Touch chạy BUS SCS, khác nhau ở phần hoàn thiện. 0 487 73 là bản tiêu chuẩn màu đen RAL 9017 với bộ icon mặc định. 0 487 83 là bản tùy biến, cho phép chọn icon, màu mặt, màu viền và in logo khách sạn qua công cụ cấu hình trên website Legrand. Chức năng điều nhiệt và cách đấu nối BUS của hai mã là như nhau.

Nên lắp thermostat ở độ cao bao nhiêu?

Tài liệu kỹ thuật S000102463EN-1 khuyến nghị lắp ở độ cao khoảng 150 cm so với sàn. Ngoài ra nên tránh vị trí bị nắng chiếu trực tiếp, sát cửa ra vào, trên đầu thiết bị tỏa nhiệt hoặc trong luồng gió thổi thẳng từ miệng gió fan-coil, vì các yếu tố này làm sai lệch phép đo nhiệt độ và khiến hệ thống chạy sai chu kỳ, gây lãng phí điện.

Có thể thay thế thermostat cơ đang dùng trong phòng không?

Có, khi phòng được nâng cấp lên hệ BACnet RCU. Thermostat UX Touch không đấu trực tiếp vào van như thermostat 220 V thông thường mà giao tiếp bằng BUS SCS về bộ điều khiển phòng 0 484 08 hoặc 0 484 12, nên cần kéo thêm tuyến bus hai lõi tới vị trí lắp. Bù lại, nhiệt độ, chế độ và tốc độ quạt của từng phòng trở thành dữ liệu giám sát được trên BMS.
