Legrand UX Touch 0 487 72 – Bảng điều khiển đầu giường BUS/SCS

Legrand UX Touch 0 487 72 – Bảng điều khiển đầu giường BUS/SCS (giao diện khách trong phòng)

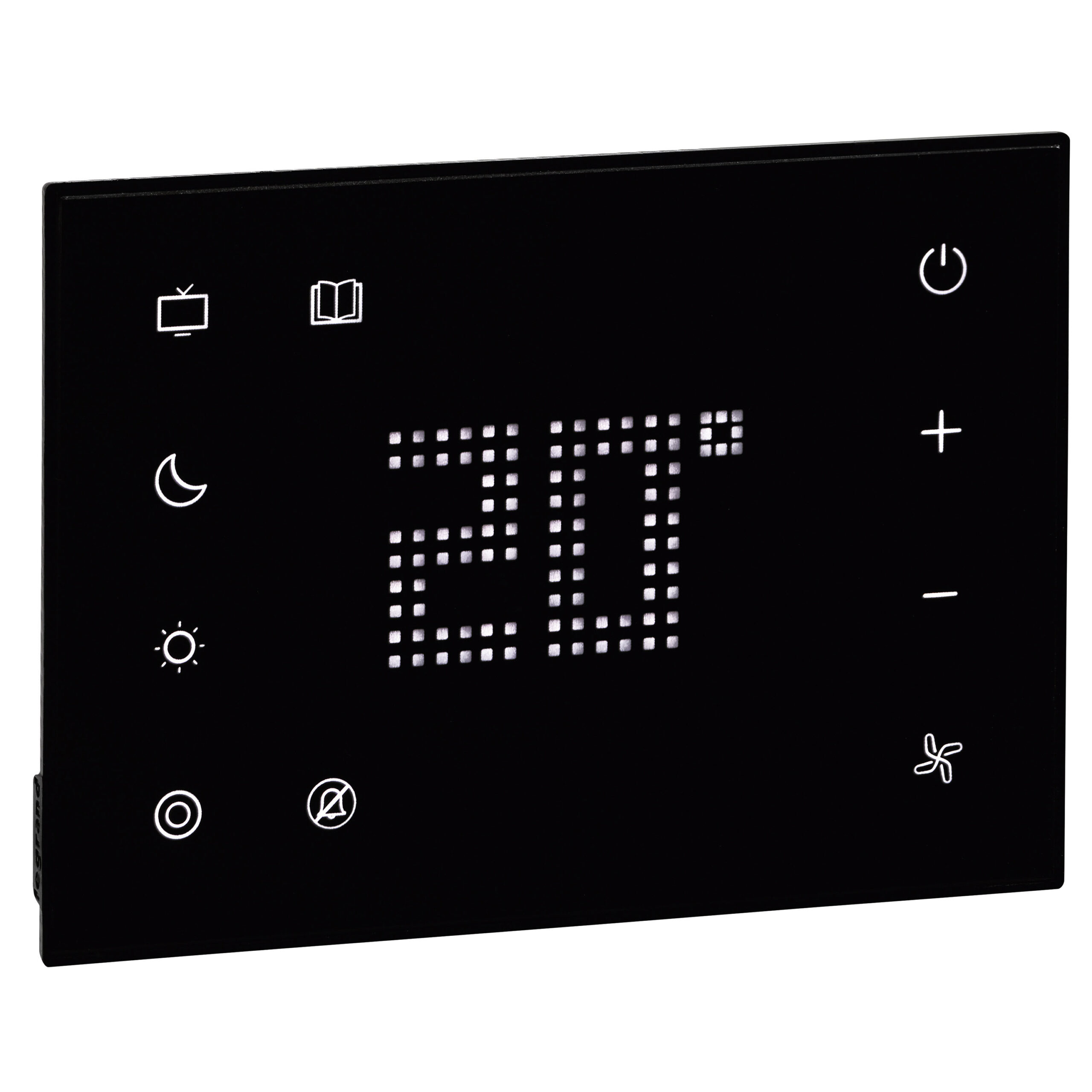

Legrand UX Touch 0 487 72 là bảng điều khiển đầu giường mặt cảm ứng toàn phần dành cho phòng khách sạn, thuộc dòng UX Touch trong hệ BACnet RCU. Đây là giao diện chính mà khách tiếp xúc khi ở trong phòng: chỉnh nhiệt độ, gọi các kịch bản chiếu sáng và rèm, bật tắt đèn đọc sách, kích hoạt Do Not Disturb hoặc yêu cầu dọn phòng mà không cần rời khỏi giường. Toàn bộ lệnh được gửi qua BUS SCS về bộ điều khiển phòng 0 484 08 hoặc 0 484 12 xử lý. Nhờ vậy, thay vì bố trí năm đến bảy công tắc cơ rời rạc hai bên đầu giường, khách sạn chỉ cần một mặt kính phẳng, đồng nhất về thiết kế và dễ vệ sinh cho bộ phận buồng phòng.

Về kỹ thuật, catalogue Legrand mô tả 0 487 72 gồm điều khiển nhiệt độ, kích hoạt DO NOT DISTURB và năm kịch bản Master OFF, wake up, sleep, TV, reading; dữ liệu e-catalogue ghi thiết bị có 10 điểm chạm. Nguồn cấp 18-27 V DC lấy trực tiếp từ BUS SCS 27 V, tiêu thụ từ 8 mA ở trạng thái màn hình tắt tới 30 mA khi sáng cực đại. Mặt bảng bằng nhựa nhiệt dẻo màu đen RAL 9017, kích thước 129 x 93 mm, độ sâu chôn 30 mm, khuyến nghị hộp âm sâu tối thiểu 55 mm, cấp bảo vệ IP20 và nhiệt độ làm việc 0 đến +40°C. Thiết bị hiển thị được °C hoặc °F, mặc định setpoint sưởi 21°C và làm lạnh 25°C, tuân thủ EN 60669-2-5 và có chứng nhận CE.

Điểm nổi bật

• Mặt cảm ứng toàn phần, 10 điểm chạm, thay thế cụm công tắc cơ hai bên đầu giường.
• Tích hợp điều khiển nhiệt độ phòng, không cần lắp thêm thermostat riêng ở đầu giường.
• Kích hoạt DND và năm kịch bản Master OFF, wake up, sleep, TV, reading theo catalogue.
• Cấp nguồn và truyền thông trên cùng bus SCS hai lõi, giảm số tuyến dây tới đầu giường.
• Cảm biến tiệm cận đánh thức màn hình, độ sáng LED chỉnh được để không chói khi ngủ.
• Tiêu thụ thấp: 8 mA khi chờ, tối đa 30 mA khi sáng nhất.
• Bản tùy biến 0 487 82 cho phép chọn icon, màu mặt, màu viền và in logo khách sạn.
• Lắp âm vào đế âm tiêu chuẩn với khung đỡ 0 487 79 hoặc lắp phẳng bằng phụ kiện 0 487 90.
• Đơn vị nhiệt độ °C/°F và setpoint mặc định 21°C sưởi, 25°C làm lạnh.
• Chức năng phím gán bằng phần mềm khi lập trình RCU, đổi kịch bản không cần thay phần cứng.

Thông số kỹ thuật

Thông số đầy đủ có trong catalogue chính hãng — vui lòng tải bản PDF ở nút phía trên.

Mã đặt hàng

Ứng dụng trong dự án

Phòng ngủ khách sạn 4-5 sao

Ở phân khúc 4-5 sao, khu vực đầu giường là nơi tập trung nhiều thao tác nhất: tắt toàn bộ đèn khi ngủ, bật đèn đọc sách một bên mà không đánh thức người bên cạnh, chỉnh nhiệt độ giữa đêm, treo biển không làm phiền. 0 487 72 gom các thao tác này vào một mặt kính duy nhất mỗi bên giường, giảm số lỗ khoét trên vách trang trí và loại bỏ tình trạng khách phải dò tìm công tắc trong bóng tối. Cảm biến tiệm cận cùng độ sáng LED chỉnh được giúp bảng đủ nhận biết ban đêm nhưng không gây chói.

Resort ven biển và căn hộ dịch vụ

Tại resort ven biển, phòng thường có nhiều lớp rèm và diện tích kính lớn, trong khi khí hậu nóng ẩm khiến điều hòa chạy gần như liên tục. Việc đưa điều khiển nhiệt độ lên bảng đầu giường giúp khách đặt lại setpoint dễ dàng thay vì tắt hẳn máy rồi bật lại ở mức thấp nhất, vốn là thói quen làm tăng điện năng. Kết hợp với logic trong RCU, hệ thống có thể giới hạn dải setpoint theo chính sách khách sạn, ví dụ không cho đặt dưới 18°C, để kiểm soát chi phí điện ở căn hộ dịch vụ dài hạn.

Đồng bộ nhận diện thương hiệu với bản 0 487 82

Với khách sạn thuộc chuỗi hoặc dự án có đơn vị thiết kế nội thất riêng, bản tùy biến 0 487 82 cho phép chọn icon, màu mặt, màu viền và in logo thương hiệu qua công cụ cấu hình trên website Legrand. Nhờ đó bảng điều khiển hòa vào bảng màu nội thất thay vì nổi bật như một thiết bị kỹ thuật. Trong thực tế triển khai, phần tùy biến cần chốt sớm cùng bản vẽ nội thất vì thời gian sản xuất dài hơn hàng tiêu chuẩn; IHN thường khuyến nghị làm mẫu duyệt trước khi đặt số lượng lớn.

Cải tạo phòng đang kinh doanh

Khi nâng cấp phòng cũ, bảng đầu giường thường phải thay vì cụm công tắc cơ đã xuống cấp và không đáp ứng kỳ vọng của khách. 0 487 72 dùng đế âm tiêu chuẩn với độ sâu chôn 30 mm, tuyến kết nối chỉ là bus hai lõi chạy về tủ điện phòng, nên khối lượng đục phá ít hơn nhiều so với kéo lại từng tuyến dây công tắc. Nhà thầu có thể triển khai theo từng tầng, hoàn thiện và bàn giao lại phòng trong thời gian ngắn, hạn chế ảnh hưởng tới công suất bán phòng của khách sạn.

Tích hợp hệ thống

0 487 72 nằm ở lớp trường của hệ BACnet RCU, kết nối bằng bus SCS hai lõi về bộ điều khiển phòng 0 484 08 hoặc 0 484 12. Mọi logic gồm kịch bản, ngưỡng nhiệt độ, quy tắc tiết kiệm năng lượng và trạng thái DND đều do RCU thực thi, sau đó chia sẻ lên BMS và phần mềm giám sát buồng phòng qua BACnet/IP. Nhờ mô hình này, việc thay đổi chức năng phím chỉ là thao tác cấu hình, không đụng tới phần cứng trong phòng.

• RCU: bắt buộc đi kèm 0 484 08 hoặc 0 484 12; bảng không hoạt động độc lập.
• HVAC: setpoint và chế độ từ bảng đầu giường điều khiển fan-coil, van ba ngả hoặc van 0-10 V qua RCU.
• Chiếu sáng: gọi kịch bản dimming DALI và các mạch relay ON/OFF do RCU quản lý.
• Rèm: lệnh mở/đóng rèm vải và rèm cản sáng theo từng kịch bản.
• Buồng phòng: trạng thái DND và yêu cầu dọn phòng hiển thị đồng thời trên bảng ngoài cửa và phần mềm housekeeping.
• BMS/PMS: dữ liệu nhiệt độ và trạng thái phòng chia sẻ qua BACnet/IP, liên thông PMS qua lớp interface bên thứ ba.
• Nguồn BUS: bổ sung BT-E49 khi tổng dòng tiêu thụ của các thiết bị BUS trong phòng vượt 100 mA.

Mua Legrand UX Touch 0 487 72 chính hãng tại Việt Nam

IHN phân phối bảng điều khiển đầu giường Legrand UX Touch 0 487 72 và bản tùy biến 0 487 82 cùng toàn bộ phụ kiện lắp đặt: khung đỡ 0 487 79, phụ kiện lắp phẳng 0 487 90 và các viền 0 489 91, 0 489 92, 0 489 84. Là nhà tích hợp ELV cho khách sạn, IHN hỗ trợ chủ đầu tư chọn cấu hình bảng theo từng hạng phòng, phối hợp với đơn vị thiết kế nội thất để chốt icon và màu sắc cho bản tùy biến, kiểm tra tải BUS và bố trí nguồn, đồng thời lập trình kịch bản, chạy thử phòng mẫu và bàn giao tài liệu vận hành cho bộ phận kỹ thuật. Vui lòng liên hệ IHN kèm danh mục phòng hoặc bản vẽ để nhận tư vấn và báo giá dự án.

Câu hỏi thường gặp

0 487 72 dùng được với bộ điều khiển phòng nào?

Chỉ dùng với bộ điều khiển phòng IP/BACnet của Legrand. Catalogue ghi rõ các thiết bị UX Touch phải được kết hợp với room controller IP/BACnet mã 0 484 08 hoặc 0 484 12, và bảng tương thích Legrand cũng xác nhận UX Touch chỉ tương thích với dòng BACnet RCU. Bảng đầu giường không hoạt động độc lập và không dùng chung với các dòng RCU chạy RS485 như LS, LS/M hay LA.

Khác biệt giữa 0 487 72 và 0 487 82 là gì?

Hai mã cùng là bảng đầu giường UX Touch, cùng chuẩn lắp đặt và cùng chạy BUS SCS. 0 487 72 là bản tiêu chuẩn màu đen RAL 9017 với bộ icon mặc định của Legrand. 0 487 82 là bản customizable: khách sạn chọn icon, màu mặt, màu viền và có thể in logo thương hiệu thông qua công cụ cấu hình trên website Legrand. Bản tùy biến thường có thời gian sản xuất dài hơn nên cần đặt sớm trong tiến độ dự án.

Bảng đầu giường có cần khung đỡ riêng không?

Có. Catalogue quy định bảng đầu giường phải đi kèm khung đỡ mã 0 487 79 để lắp âm vào đế âm 2 hoặc 3 module. Với vị trí cần bề mặt siêu mỏng, ví dụ ốp trực tiếp lên đầu giường gỗ hoặc vách trang trí, có thể thay khung đỡ bằng phụ kiện lắp phẳng 0 487 90 kết hợp viền 0 489 91 (đen), 0 489 92 (trắng) hoặc 0 489 84 (tùy biến).

Bảng điều khiển được những chức năng gì?

Theo catalogue, 0 487 72 tích hợp điều khiển nhiệt độ, kích hoạt DO NOT DISTURB và năm kịch bản gồm Master OFF, wake up, sleep, TV và reading. Dữ liệu e-catalogue ghi thiết bị có 10 điểm chạm và bộ điều khiển nhiệt độ phòng tích hợp. Các chức năng cụ thể của từng phím được gán khi lập trình RCU, nên khách sạn có thể đổi ý nghĩa phím mà không thay phần cứng.

Tiêu thụ điện của bảng có ảnh hưởng tới tải BUS không?

Có, cần tính tổng tải BUS khi thiết kế. 0 487 72 tiêu thụ 8 mA khi màn hình tắt và tới 30 mA khi sáng cực đại, nguồn cấp 18-27 V DC từ BUS SCS. Bộ điều khiển 0 484 08 chỉ cấp 27 V / 100 mA cho BUS nội bộ, nên phòng có nhiều bảng cảm ứng, đầu đọc thẻ và bảng ngoài cửa thường phải bổ sung nguồn BUS BT-E49 dòng ra 0,6 A.

Lắp bảng đầu giường trong khách sạn cải tạo có khó không?

Bảng dùng đế âm tiêu chuẩn với độ sâu chôn 30 mm và khuyến nghị hộp sâu tối thiểu 55 mm, kích thước mặt 129 x 93 mm nên phù hợp với hầu hết hốc tường và vách đầu giường hiện hữu. Điểm cần chuẩn bị là tuyến BUS SCS hai lõi chạy từ tủ điện phòng tới đầu giường; đây là tuyến dây tín hiệu nhỏ, dễ luồn theo hộp kỹ thuật hoặc theo phào trang trí khi cải tạo.
