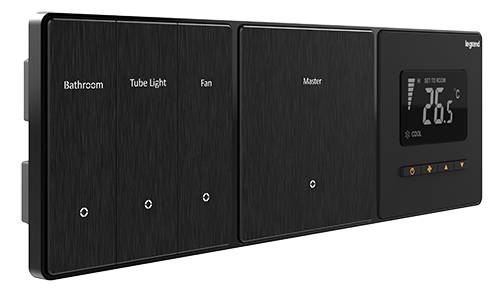

Legrand E4 – Bảng điều khiển mặt nhựa và kim loại cho phòng khách sạn

Legrand E4 – Bảng điều khiển mặt nhựa và kim loại cho phòng khách sạn

Legrand E4 là dòng bảng điều khiển phòng khách sạn trong hệ Guest Room Management System của Legrand, có hai lựa chọn hoàn thiện bề mặt là nhựa sơn (plastic-painting) và nhôm anode hóa (aluminum anodizing). Điểm cần lưu ý khi lập bảng vật tư: theo catalogue, bản công tắc tiếp điểm khô 12V của E4 có cả hai vật liệu là kim loại màu Brushed Black và nhựa màu Silver Black, trong khi bản công tắc RS485 chỉ có mặt nhựa màu Silver Black. Đây là khác biệt quan trọng so với các dòng E5, E6 vốn chỉ dùng mặt kim loại và dòng K9R có cả nhựa lẫn kim loại cho cả hai công nghệ.

E4 dùng phím push button với đèn nền LED và có một đặc điểm riêng không có ở các dòng còn lại: mỗi cỡ gang đều được cung cấp thêm phiên bản nhiều phím trên cùng một gang, gồm loại 1 gang 2 phím, 2 gang 4 phím và 3 gang 6 phím. Nhờ vậy, một cụm công tắc E4 có thể chứa gấp đôi số điểm điều khiển mà không cần tăng số hộp âm. Bản RS485 có đèn nền LED hai màu trắng và cam kèm cảm biến tiệm cận; bản 12V dry contact dùng đèn nền LED đơn sắc màu cam. Khác với K9R và E5/E6, dòng E4 chỉ ghép nhiều gang theo phương ngang, tối đa 4 gang.

Điểm nổi bật

• Hai hoàn thiện bề mặt: nhựa sơn màu Silver Black và kim loại nhôm anode hóa màu Brushed Black.
• Bản 12V dry contact có cả mặt kim loại Brushed Black và mặt nhựa Silver Black; bản RS485 chỉ có mặt nhựa Silver Black.
• Tùy chọn nhiều phím trên một gang: 1 gang 2 phím, 2 gang 4 phím, 3 gang 6 phím – tăng gấp đôi số điểm điều khiển mà không tăng số hộp âm.
• Phím push button với đèn nền LED cho cả bản RS485 lẫn bản tiếp điểm khô 12V.
• Bản RS485: đèn nền LED hai màu trắng và cam kèm cảm biến tiệm cận.
• Bản 12V dry contact: đèn nền LED đơn sắc màu cam, tương thích cả BACnet RCU.
• Ghép nhiều gang tối đa 4 gang, chỉ theo phương ngang, dùng giá đỡ E4/F2-QS, E4/F3-QS và E4/F4-QS.
• Đầy đủ phụ kiện đồng bộ mặt nhựa Silver Black: công tắc thẻ từ RS485 và 12V, thermostat RS485 vuông, tròn, núm xoay và ba trong một.
• Danh mục ổ cắm rộng: ổ Euro-US 16A, ổ chuẩn Anh 13A, ổ chuẩn Đức, ổ đa chuẩn 16A, ổ USB Type-C 20W đến 65W, ổ USB A+C 45W.
• Có nút SOS tiếp điểm khô, đèn báo DND/MUR kèm nút chuông 12V, ổ HDMI kèm USB và công tắc chỉnh âm lượng.

Thông số kỹ thuật

Thông số đầy đủ có trong catalogue chính hãng — vui lòng tải bản PDF ở nút phía trên.

Mã đặt hàng tiêu biểu

Tương thích với dòng RCU nào?

Theo bảng tương thích của Legrand, bản E4 dùng tiếp điểm khô 12V hoạt động với LA, LS/M, LS và BACnet RCU, còn bản E4 dùng RS485 chỉ hoạt động với LA, LS và LS/M RCU. Với dòng E4, ràng buộc này gắn liền với vật liệu mặt: bản RS485 chỉ có mặt nhựa Silver Black, nên dự án chạy BACnet RCU và muốn mặt kim loại Brushed Black bắt buộc phải chọn các mã tiếp điểm khô 12V.

Ứng dụng trong dự án

Khách sạn tầm trung và chuỗi khách sạn quy mô lớn

E4 là lựa chọn cân bằng giữa chi phí và tính năng cho các khách sạn 3 đến 4 sao hoặc chuỗi khách sạn nhiều chi nhánh. Bản mặt nhựa Silver Black giúp giảm suất đầu tư trên mỗi phòng so với panel mặt kim loại, trong khi vẫn giữ được đèn nền LED, cảm biến tiệm cận trên bản RS485 và toàn bộ hệ phụ kiện đồng bộ. Với chuỗi có hàng nghìn phòng, việc chuẩn hóa trên một dòng panel nhựa cũng giúp đơn giản hóa kho vật tư thay thế và rút ngắn thời gian xử lý sự cố tại từng chi nhánh.

Phòng có nhiều mạch đèn nhưng hạn chế vị trí hộp âm

Đặc điểm nhiều phím trên một gang của E4 phát huy tác dụng ở những phòng cải tạo, nơi vị trí hộp âm đã cố định và không thể mở rộng. Một module 3 gang 6 phím mã E4/33RS/6KV2-C1-E cung cấp sáu điểm điều khiển trên diện tích của cụm ba gang thông thường. Nhờ vậy, kỹ sư có thể tăng số mạch đèn hoặc thêm phím kịch bản mà không phải đục thêm tường, một yêu cầu thường gặp khi nâng cấp phòng trong thời gian khách sạn vẫn đang vận hành.

Dự án dùng BACnet RCU tích hợp với BMS tòa nhà

Khi phòng khách được đưa vào hệ BMS chung theo chuẩn BACnet, panel E4 vẫn sử dụng được nhưng phải chọn nhóm mã tiếp điểm khô 12V như E4/31BN/12V, E4/32CN/12V và E4/33AN/12V. Nhóm mã này có cả hai vật liệu mặt, cho phép chủ đầu tư chọn mặt kim loại Brushed Black cho phòng cao cấp và mặt nhựa Silver Black cho phòng tiêu chuẩn trong cùng một dự án BACnet. Tín hiệu từ panel đấu về ngõ vào dry contact của bộ điều khiển phòng.

Căn hộ dịch vụ, ký túc xá cao cấp và khối lưu trú vận hành theo chuỗi

Ngoài khách sạn, E4 còn phù hợp với căn hộ dịch vụ, ký túc xá cao cấp và khu lưu trú cho chuyên gia. Công tắc thẻ từ E4/32KTY/12V-C1-E hoặc bản RS485 E4/32KTY/RS-C1-E dùng để cắt tải khi khách rời phòng, giúp giảm điện năng tiêu thụ. Bộ đèn báo DND/MUR kèm nút chuông E4/H251/12V-C1-E hỗ trợ quy trình dọn phòng, còn nút SOS tiếp điểm khô E4/32BJ/12V-C1-E lắp trong phòng tắm đáp ứng yêu cầu an toàn cho khách lưu trú dài ngày.

Mua Legrand E4 chính hãng tại Việt Nam

IHN là nhà tích hợp hệ thống ELV và nhà phân phối thiết bị RCU/GRMS khách sạn tại Việt Nam, cung cấp đầy đủ dòng bảng điều khiển Legrand E4 cho cả hai vật liệu mặt và cả hai công nghệ RS485, tiếp điểm khô 12V, kèm công tắc thẻ từ, thermostat, ổ cắm, ổ USB Type-C, ổ dữ liệu, giá đỡ ghép gang và hộp âm tường. Đội kỹ thuật IHN hỗ trợ đối chiếu dòng RCU với phiên bản panel phù hợp, tính toán cấu hình phím cho từng loại phòng, dựng phòng mẫu, đặt hàng tùy biến chữ và biểu tượng, lập trình kịch bản và nghiệm thu. Liên hệ IHN để nhận báo giá dự án cho dòng Legrand E4.

Câu hỏi thường gặp

Bản RS485 của E4 có mặt kim loại không?

Không. Catalogue Legrand ghi rõ vật liệu và màu khả dụng của E4: bản công tắc tiếp điểm khô 12V có mặt kim loại Brushed Black và mặt nhựa Silver Black, còn bản công tắc RS485 chỉ có mặt nhựa Silver Black. Nếu dự án bắt buộc mặt kim loại và dùng RS485, nên xem xét dòng K9R, E5 hoặc E6.

E4 ghép được bao nhiêu gang và theo phương nào?

E4 ghép được tối đa 4 gang và chỉ theo phương ngang, không ghép theo phương dọc như K9R, E5 hay E6. Khi ghép nhiều gang cần dùng giá đỡ E4/F2-QS cho 2 gang, E4/F3-QS cho 3 gang và E4/F4-QS cho 4 gang. Các giá đỡ này thuộc nhóm đặt hàng riêng, cần đăng ký số lượng cùng đơn hàng chính.

Phiên bản nhiều phím trên một gang của E4 là gì?

Đó là các mã có ký hiệu 2K, 4K hoặc 6K, tương ứng 1 gang 2 phím, 2 gang 4 phím và 3 gang 6 phím. Phiên bản này gấp đôi số điểm điều khiển trên cùng diện tích mặt, phù hợp phòng nhiều mạch đèn hoặc cần thêm phím kịch bản mà không thể mở rộng vị trí hộp âm.

E4 khác gì so với K9R?

K9R dùng phím bập bênh lớn, có mặt nhựa Champagne và mặt kim loại Brushed Black cho cả hai công nghệ, ghép tối đa 4 gang theo cả phương ngang lẫn phương dọc, và có module công tắc tới 4 gang. E4 dùng phím push button, module công tắc tới 3 gang kèm tùy chọn nhiều phím, chỉ ghép ngang và bản RS485 giới hạn ở mặt nhựa Silver Black.

E4 có nút SOS và đèn báo DND/MUR không?

Có. Dòng E4 có nút SOS tiếp điểm khô 12V mã E4/32BJ/12V-C1-E dùng cho phòng tắm, và bộ đèn báo DND/MUR kèm nút chuông 12V mã E4/H251/12V-C1-E lắp ngoài cửa phòng. Cả hai đều có mặt nhựa Silver Black đồng bộ với các thiết bị còn lại trong dòng. Cả hai thiết bị đều đấu tín hiệu tiếp điểm khô 12V về bộ điều khiển phòng RCU.

Hộp âm tường của E4 có giống các dòng panel khác không?

Có. Catalogue ghi hộp âm tường mã T368 là loại dùng chung cho các dòng K9R, E5/E6, E4 và Z9R, kèm vít M4 dài 50 mm với các mã K95130 màu trắng, K95130B màu xanh và K95130R màu đỏ. Điều này giúp dự án phối nhiều dòng panel mà vẫn dùng chung một chủng loại hộp âm khi xây thô.
