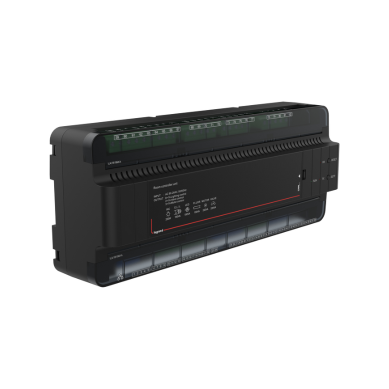

Legrand LA/1819M-B – Bộ điều khiển phòng khách sạn 18 ngõ vào / 19 ngõ ra, bản Module B
Legrand LA/1819M-B là phiên bản thiên về chiếu sáng của bộ điều khiển phòng dòng LA RCU. So với bản Module A, khác biệt nằm trọn ở cấu hình mạch ra: bản B cung cấp 13 mạch chiếu sáng tối đa 200W mỗi mạch và không có nhóm 5 mạch điều hòa 200VA riêng. Nói cách khác, toàn bộ năng lực đóng cắt được dồn cho hệ đèn, phù hợp với những phòng có nhiều nhóm chiếu sáng trong khi phần điều hòa do thermostat hoặc bộ điều khiển riêng của hệ HVAC đảm nhiệm. Đây là lựa chọn thường gặp ở dự án đã chốt sẵn giải pháp điều hòa từ giai đoạn thiết kế cơ điện.
Ngoài cấu hình mạch ra, mọi thông số nền tảng của bản B giữ nguyên như bản A: điện áp vào AC 180–240V 50Hz, bộ nguồn tích hợp cho ra DC 12V 2A, dòng làm việc 500 mA, công suất tiêu thụ tĩnh không quá 6W, 18 đầu vào tiếp điểm khô DC 12V, 19 đầu ra chỉ thị, 1 kênh tín hiệu thẻ từ, 1 cổng TCP/IP lên mạng khách sạn và 3 cổng RS485 cho mạng nội bộ. Thiết bị có kích thước 288×117×72 mm, lắp trên ray DIN 35 mm, dùng đầu nối dòng cao và linh kiện chịu dòng cao, cho phép lập trình chức năng chuẩn hóa tại công trường cũng như nâng cấp từ xa.
Điểm nổi bật
- 13 mạch chiếu sáng tối đa 200W mỗi mạch, nhiều hơn bản Module A năm mạch
- Toàn bộ năng lực đóng cắt dồn cho hệ chiếu sáng, không có nhóm mạch điều hòa riêng
- 18 đầu vào tiếp điểm khô điện áp DC 12V
- 19 đầu ra chỉ thị tiếp điểm khô cho đèn báo trạng thái
- 1 kênh tín hiệu đầu vào thẻ từ cho kịch bản phòng có khách
- Bộ nguồn tích hợp DC 12V 2A, tiêu thụ tĩnh không quá 6W
- 1 cổng TCP/IP lên mạng và 3 cổng RS485 mạng nội bộ
- Kích thước 288×117×72 mm, lắp ray DIN 35 mm như bản Module A
- Đầu nối dòng cao và linh kiện chịu dòng cao theo mô tả dòng LA
- Lập trình chức năng chuẩn hóa tại chỗ và hỗ trợ nâng cấp từ xa
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã catalogue | LA/1819M-B-E |
| Loại thiết bị | Bộ điều khiển phòng chính dòng LA RCU, bản Module B |
| Điện áp vào | AC 180–240V, 50Hz |
| Điện áp ra | DC 12V 2A (nguồn tích hợp) |
| Dòng làm việc | 500 mA |
| Công suất tiêu thụ tĩnh | ≤ 6W |
| Giao tiếp mạng ngoài | TCP/IP, 1 kênh |
| Giao tiếp mạng nội bộ | RS485, 3 kênh |
| Đầu vào tiếp điểm khô | 18 kênh, điện áp vào DC 12V |
| Đầu ra chỉ thị tiếp điểm khô | 19 kênh |
| Tín hiệu đầu vào thẻ từ | 1 kênh |
| Mạch chiếu sáng | 13 mạch × 200W (tối đa) |
| Mạch điều hòa riêng | Không công bố trong catalogue cho bản Module B |
| Kiểu lắp đặt | Ray DIN 35 mm |
| Kích thước | 288×117×72 mm |
| Vỏ tủ tương thích | LA/BOX-A, LA/BOX-B |
| Tương thích bảng điều khiển | E4, E5, E6, K9R, nút cơ 220V (Arteor, Mallia Senses, Galion, Living Now, Art d’Arnould) |
Thông số đầy đủ có trong catalogue chính hãng — vui lòng tải bản PDF ở nút phía trên.
Mã đặt hàng
| Mã Legrand | Mô tả |
|---|---|
| LA/1819M-B-E | Bộ điều khiển phòng LA bản Module B, 13 mạch đèn 200W |
| LA/1819M-A-E | Bộ điều khiển phòng LA bản Module A, 8 mạch đèn 200W + 5 mạch điều hòa 200VA |
| LA/BOX-A | Vỏ tủ tiêu chuẩn loại A 390×320×100 mm, ray DIN 16 vị trí, 2 busbar |
| LA/BOX-B | Vỏ tủ tiêu chuẩn loại B 490×400×100 mm, ray DIN 16 vị trí, 2 busbar, có máng dây |
| RCU/H251/12V-E | Bảng đèn báo DND/MUR kèm nút chuông, tiếp điểm khô DC 12V |
| RCU/MC/S10-E | Cảm biến cửa dạng vuông cho cửa nhôm kính, tiếp điểm khô thụ động |
| RCU/PIR/IMD-E | Cảm biến kép hồng ngoại và vi sóng gắn trần cho khu vệ sinh |
| RCU/ML-E | Chuông cửa hai âm điện áp thấp DC 12V |
Ứng dụng trong dự án
Phòng có hệ chiếu sáng nhiều nhóm
Bản Module B sinh ra cho những phòng mà kiến trúc sư chia chiếu sáng thành hàng chục nhóm nhỏ: đèn trần, đèn hắt, đèn tranh, đèn đầu giường hai bên, đèn bàn làm việc, đèn tủ áo, đèn gương, đèn phòng tắm, đèn hành lang và đèn dẫn đường ban đêm. Với 13 mạch trong một thiết bị, tủ RCU không cần thêm module relay rời, giữ được kích thước gọn và số điểm đấu nối tối thiểu so với phương án ghép nhiều module.
Dự án có hệ điều hòa điều khiển độc lập
Nhiều khách sạn dùng hệ VRV hoặc hệ điều hòa trung tâm có bộ điều khiển riêng của nhà cung cấp, hoặc dùng thermostat điện mạnh gắn tường do đơn vị HVAC lắp đặt. Trong bối cảnh đó, nhóm mạch điều hòa trên RCU trở nên dư thừa. Chọn LA/1819M-B-E giúp toàn bộ năng lực đóng cắt của thiết bị phục vụ hệ đèn, tránh trả tiền cho các mạch không sử dụng và tránh chồng lấn chức năng với hệ HVAC.
Cải tạo phòng cũ có nhiều mạch đèn hiện hữu
Ở công trình cải tạo, hệ chiếu sáng thường đã được đi dây thành nhiều mạch riêng từ trước và việc gộp mạch lại đồng nghĩa với đục trần, đi dây mới. Bản Module B với 13 mạch cho phép tiếp nhận gần như nguyên trạng sơ đồ mạch cũ. Đầu nối dòng cao và linh kiện chịu dòng cao của dòng LA cũng giúp đấu trực tiếp các mạch hiện hữu mà không cần bổ sung relay trung gian trong tủ RCU.
Khu vực công cộng quy mô nhỏ
Ngoài phòng ngủ, cấu hình thiên chiếu sáng còn hợp với các khu vực nhỏ cần quản lý tập trung như phòng họp, phòng gym, sảnh tầng hoặc khu hành lang dịch vụ, nơi số nhóm đèn nhiều nhưng không có dàn lạnh cần RCU điều khiển. 18 đầu vào tiếp điểm khô đủ chỗ đấu nút bấm, cảm biến hiện diện RCU/PIR/1-E và cảm biến cửa, còn cổng TCP/IP đưa dữ liệu về phần mềm quản lý tập trung.
Tích hợp hệ thống
LA/1819M-B-E dùng chung kiến trúc kết nối với bản Module A: 1 cổng TCP/IP làm đường lên tới phần mềm quản lý phòng, 3 cổng RS485 làm mạng nội bộ cho bảng công tắc và thiết bị phụ trợ, cùng 18 đầu vào và 19 đầu ra tiếp điểm khô đấu trực tiếp thiết bị trong phòng. Nhờ phần mềm quản lý của Legrand hỗ trợ chung LA, LS/M và LS, khách sạn có thể trộn nhiều dòng RCU trên một nền tảng. Các hạng mục tích hợp thường gặp gồm:
- Bảng công tắc bus Legrand E4, E5, E6, K9R qua RS485
- Nút cơ 220V các dòng Arteor, Mallia Senses, Galion, Living Now, Art d’Arnould
- Công tắc thẻ từ và cảm biến cửa RCU/MC/D10-E, RCU/MC/D19-E, RCU/MC/S10-E
- Cảm biến hiện diện RCU/PIR/1-E và cảm biến kép RCU/PIR/IMD-E cho khu vệ sinh
- Bảng đèn báo DND/MUR RCU/H251/12V-E và chuông hai âm RCU/ML-E
- Phần mềm RCU/NSW/SV và RCU/NSW/MS qua cổng TCP/IP
- Hệ PMS Opera hoặc Fidelio thông qua phần mềm giao tiếp RCU/NSW/OPERA
Mua Legrand LA/1819M-B chính hãng tại Việt Nam
IHN phân phối bộ điều khiển LA/1819M-B-E cùng vỏ tủ LA/BOX, bảng công tắc, cảm biến và phần mềm quản lý phòng của Legrand cho các dự án khách sạn, resort và căn hộ dịch vụ tại Việt Nam. Với vai trò nhà tích hợp ELV, IHN hỗ trợ đối chiếu số mạch chiếu sáng thực tế trên bản vẽ để xác định nên dùng bản Module A hay Module B, chọn vỏ tủ phù hợp, lập trình chức năng chuẩn hóa tại công trường, kết nối phần mềm quản lý và hệ PMS rồi bàn giao vận hành. Thiết bị có chứng từ nhập khẩu và bảo hành theo chính sách hãng. Liên hệ IHN để nhận báo giá dự án chi tiết.
Câu hỏi thường gặp
Vì sao chọn LA/1819M-B thay cho bản A?
Chọn bản B khi phòng cần nhiều mạch chiếu sáng và phần điều hòa được xử lý bằng thiết bị khác. Bản B cung cấp 13 mạch chiếu sáng tối đa 200W, nhiều hơn 5 mạch so với 8 mạch của bản A, nhưng đổi lại không có nhóm 5 mạch điều hòa 200VA. Nếu phòng dùng dàn FCU điều khiển trực tiếp từ RCU thì bản A phù hợp hơn.
Bản B có điều khiển được điều hòa không?
Catalogue chỉ công bố nhóm mạch chiếu sáng 13×200W cho bản B và không liệt kê nhóm mạch điều hòa riêng như bản A. Vì vậy trong phương án dùng LA/1819M-B-E, phần điều hòa thường do thermostat hoặc bộ điều khiển riêng của hệ HVAC đảm nhiệm. Nếu dự án cần RCU trực tiếp điều khiển van và quạt FCU, nên chọn LA/1819M-A-E.
Các thông số khác của bản A và bản B có giống nhau không?
Giống nhau hoàn toàn ở phần nền tảng: điện áp vào AC 180–240V 50Hz, nguồn tích hợp DC 12V 2A, dòng làm việc 500 mA, tiêu thụ tĩnh không quá 6W, 1 cổng TCP/IP, 3 cổng RS485, 18 đầu vào tiếp điểm khô, 19 đầu ra chỉ thị, 1 kênh tín hiệu thẻ từ, lắp ray DIN và kích thước 288×117×72 mm. Chỉ cấu hình mạch ra là khác.
13 mạch chiếu sáng chia như thế nào trong phòng?
Cách chia phổ biến gồm đèn trần, đèn hắt, đèn đầu giường trái và phải, đèn tranh, đèn bàn làm việc, đèn tủ áo, đèn gương, đèn trần phòng tắm, đèn hành lang phòng, đèn dẫn đường ban đêm và các nhóm đèn trang trí khác. Việc tách mạch chi tiết giúp lập kịch bản ánh sáng và khoanh vùng sự cố nhanh hơn khi vận hành.
Mỗi mạch chịu được tải bao nhiêu?
Catalogue công bố mức 200W tối đa cho mỗi mạch chiếu sáng của bản B. Cần lưu ý đây là giá trị tối đa cho tải tổng của một mạch, nên khi bóc tách cần cộng công suất tất cả bóng đèn trên cùng một mạch. Với đèn LED có driver, cũng nên tính tới đặc tính dòng khởi động khi bố trí số bóng trên mỗi mạch.
Bộ điều khiển lắp trong vỏ tủ nào?
Dòng LA có hai vỏ tủ: LA/BOX-A kích thước 390×320×100 mm và LA/BOX-B kích thước 490×400×100 mm. Cả hai là tủ nắp gài, hàn sẵn một hàng ray DIN 35 mm với 16 vị trí và kèm hai thanh busbar. Bản LA/BOX-B có thêm máng đi dây và tấm đế chuyển đổi, phù hợp khi phòng có nhiều mạch chiếu sáng như cấu hình dùng bản Module B.
