Legrand LA/BOX-A và LA/BOX-B – Tủ lắp đặt chuyên dụng cho RCU dòng LA

LA/BOX-A và LA/BOX-B là hai vỏ tủ chuyên dụng của Legrand dành cho bộ điều khiển phòng dòng LA RCU. Cả hai đều thuộc kiểu tủ điện nắp gài, bên trong hàn sẵn một hàng ray DIN 35 mm với 16 vị trí module và kèm hai thanh busbar phân phối. Khác biệt nằm ở kích thước và phụ kiện: LA/BOX-A có kích thước 390×320×100 mm, còn LA/BOX-B lớn hơn với 490×400×100 mm và được bổ sung thêm máng đi dây cùng tấm đế chuyển đổi. Cách chia hai cỡ này cho phép chọn tủ theo đúng khối lượng dây và thiết bị thực tế của từng loại phòng.

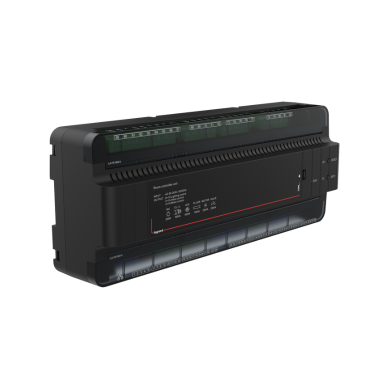

Kích thước gọn của cả hai vỏ tủ phản ánh triết lý của dòng LA: ít mạch, lắp nhanh, chi phí tối ưu. Một bộ điều khiển LA/1819M-A-E hoặc LA/1819M-B-E kích thước 288×117×72 mm chiếm phần lớn hàng ray, phần còn lại dành cho aptomat và thiết bị bảo vệ của phòng. So với nhóm vỏ tủ LE/BOX của dòng LS và LS/M vốn chứa 48 tới 72 module DIN, tủ LA nhỏ hơn nhiều và dễ bố trí trong hốc kỹ thuật hạn chế, đặc biệt ở khách sạn quy mô vừa hoặc công trình cải tạo có sẵn vị trí hộp kỹ thuật cố định.

Điểm nổi bật

• Hai cỡ vỏ tủ chuyên dụng cho bộ điều khiển phòng dòng LA RCU
• LA/BOX-A kích thước 390×320×100 mm, kiểu nắp gài
• LA/BOX-B kích thước 490×400×100 mm cho tủ nhiều dây và thiết bị hơn
• Một hàng ray DIN 35 mm hàn sẵn, 16 vị trí module trên mỗi tủ
• Hai thanh busbar phân phối tích hợp sẵn bên trong
• LA/BOX-B có thêm máng đi dây giúp định tuyến dây gọn gàng
• LA/BOX-B có thêm tấm đế chuyển đổi hỗ trợ bố trí thiết bị
• Kiểu nắp gài giúp mở đóng nhanh khi kiểm tra và bảo trì
• Kích thước nhỏ gọn, dễ bố trí trong hốc kỹ thuật hạn chế
• Thiết kế đồng bộ với bộ điều khiển LA/1819M-A-E và LA/1819M-B-E

Thông số kỹ thuật

Thông số đầy đủ có trong catalogue chính hãng — vui lòng tải bản PDF ở nút phía trên.

Mã đặt hàng

Ứng dụng trong dự án

Tủ RCU cho phòng khách sạn quy mô vừa

Với phòng dùng bộ điều khiển LA, tủ RCU chỉ cần chứa một thiết bị chính cùng nhóm aptomat bảo vệ. LA/BOX-A kích thước 390×320×100 mm đáp ứng đúng nhu cầu đó mà không chiếm nhiều diện tích trong hốc kỹ thuật hoặc tủ áo. Hàng ray DIN 16 vị trí và hai thanh busbar hàn sẵn giúp nhà thầu bỏ qua công đoạn gia công tủ, chỉ cần lắp thiết bị, đấu dây và kiểm tra trước khi đóng nắp gài.

Phòng nhiều mạch chiếu sáng cần không gian đi dây

Cấu hình dùng LA/1819M-B-E với 13 mạch chiếu sáng kéo theo lượng dây tải và dây tín hiệu lớn hơn đáng kể. LA/BOX-B với kích thước 490×400×100 mm cùng máng đi dây và tấm đế chuyển đổi giúp gom dây theo tuyến rõ ràng, giữ khoảng cách an toàn giữa dây mạnh và dây tín hiệu, đồng thời tạo không gian thao tác thoải mái hơn cho kỹ thuật viên khi đấu nối và khi dò lỗi trong giai đoạn vận hành.

Chuẩn hóa tủ RCU cho dự án nhiều phòng

Ở khách sạn hàng trăm phòng, việc dùng vỏ tủ chế tạo sẵn thay vì tủ gia công tại xưởng giúp bảo đảm tất cả tủ giống nhau về kích thước, vị trí ray và bố trí busbar. Điều này rút ngắn thời gian lắp đặt hàng loạt, giảm sai sót thi công và giúp bộ phận kỹ thuật khách sạn thao tác quen tay trên mọi phòng. Việc chuẩn bị vật tư dự phòng cũng đơn giản hơn vì chỉ có hai mã vỏ tủ cần quản lý.

Cải tạo công trình có hốc kỹ thuật cố định

Trong công trình cải tạo, vị trí và kích thước hốc kỹ thuật thường đã cố định từ giai đoạn xây dựng ban đầu và việc mở rộng rất tốn kém. Hai cỡ vỏ tủ LA cho phép chọn phương án vừa vặn nhất với không gian sẵn có: dùng LA/BOX-A khi hốc hẹp, chuyển sang LA/BOX-B khi có chỗ và cần thêm không gian đi dây. Kiểu nắp gài cũng thuận tiện khi kiểm tra định kỳ trong không gian chật hẹp.

Tích hợp hệ thống

Vỏ tủ LA/BOX là phần khung cơ khí của hệ RCU dòng LA, nơi hội tụ toàn bộ đấu nối điện mạnh và điện nhẹ của phòng. Bộ điều khiển LA/1819M-A-E hoặc LA/1819M-B-E lắp trên hàng ray DIN bên trong, các mạch tải đi qua busbar và nhóm aptomat, còn dây tín hiệu tiếp điểm khô và RS485 chạy về các terminal của bộ điều khiển. Những hạng mục liên quan trong tủ và ngoài tủ gồm:

• Bộ điều khiển phòng LA/1819M-A-E hoặc LA/1819M-B-E lắp trên ray DIN
• Nhóm aptomat và thiết bị bảo vệ mạch tải của phòng
• Hai thanh busbar phân phối tích hợp sẵn trong tủ
• Đường cáp mạng TCP/IP đi từ tủ tầng về cổng mạng của bộ điều khiển
• Tuyến RS485 nối tới bảng công tắc E4, E5, E6, K9R và đầu dò nhiệt độ RCU/TP-E
• Tuyến tiếp điểm khô DC 12V tới công tắc thẻ từ, cảm biến cửa và bảng DND/MUR
• Máng đi dây và tấm đế chuyển đổi của bản LA/BOX-B cho tủ nhiều mạch

Mua Legrand LA/BOX chính hãng tại Việt Nam

IHN cung cấp vỏ tủ LA/BOX-A và LA/BOX-B chính hãng Legrand cùng bộ điều khiển, bảng công tắc, cảm biến và phần mềm quản lý phòng cho các dự án khách sạn, resort, căn hộ dịch vụ tại Việt Nam. Là nhà tích hợp hệ thống ELV, IHN hỗ trợ kiểm tra kích thước hốc kỹ thuật thực tế, đề xuất cỡ tủ phù hợp với số mạch của từng hạng phòng, lập bản vẽ bố trí thiết bị trong tủ, phối hợp thi công đấu nối, lập trình chức năng và nghiệm thu bàn giao. Thiết bị có chứng từ nhập khẩu và bảo hành theo chính sách hãng. Vui lòng liên hệ IHN để nhận báo giá dự án cho toàn bộ hệ RCU dòng LA.

Câu hỏi thường gặp

LA/BOX-A và LA/BOX-B khác nhau ở đâu?

Khác ở kích thước và phụ kiện đi kèm. LA/BOX-A có kích thước 390×320×100 mm và kèm hai thanh busbar. LA/BOX-B lớn hơn với 490×400×100 mm, ngoài hai thanh busbar còn có thêm máng đi dây và tấm đế chuyển đổi. Cả hai đều là tủ nắp gài và hàn sẵn một hàng ray DIN 35 mm với 16 vị trí bên trong.

Một tủ LA/BOX chứa được bao nhiêu module?

Mỗi vỏ tủ có một hàng ray DIN 16 vị trí, tổng cộng 16 module DIN. Bộ điều khiển LA/1819M-A-E hoặc LA/1819M-B-E kích thước 288×117×72 mm chiếm phần lớn hàng ray này, phần còn lại dành cho aptomat, thiết bị bảo vệ và các phụ kiện cần lắp ray của dự án. Số lượng cụ thể nên được kiểm tra theo bản vẽ tủ.

Vì sao LA/BOX-B có máng đi dây và tấm đế chuyển đổi?

Vì bản B hướng tới các tủ có nhiều mạch tải hơn, ví dụ cấu hình dùng LA/1819M-B-E với 13 mạch chiếu sáng. Máng đi dây giúp gom và định tuyến dây gọn gàng bên trong tủ, giảm rối và dễ dò lỗi. Tấm đế chuyển đổi hỗ trợ cố định thiết bị và tạo mặt lắp phù hợp khi bố trí bên trong tủ điện.

Vỏ tủ LA có dùng được cho dòng LS hoặc LS/M không?

Không. Catalogue phân định rõ: LA/BOX-A và LA/BOX-B thuộc dòng LA, còn dòng LS và LS/M dùng nhóm vỏ tủ LE/BOX-A, LE/BOX-B, LE/BOX/T-A và LE/BOX/T-B với kích thước lớn hơn nhiều và chứa từ 48 tới 72 module DIN. Việc dùng đúng vỏ tủ theo dòng giúp bảo đảm đủ không gian ray và busbar.

Tủ nắp gài có ưu điểm gì khi thi công?

Kiểu nắp gài giúp mở và đóng tủ nhanh khi kiểm tra, không phải tháo nhiều vít như tủ bắt vít truyền thống. Với khối lượng hàng trăm phòng, thời gian tiết kiệm được ở khâu lắp đặt và bảo trì định kỳ là đáng kể. Ray DIN và busbar đã hàn sẵn bên trong cũng giúp rút ngắn công đoạn gia công tủ tại công trường.

Nên chọn vỏ tủ nào cho dự án của mình?

Nguyên tắc chung là chọn LA/BOX-A khi tủ chỉ gồm bộ điều khiển và ít thiết bị bảo vệ, còn chọn LA/BOX-B khi số mạch nhiều, dây vào ra lớn hoặc cần không gian thao tác rộng hơn. Ngoài ra cần đối chiếu kích thước hốc kỹ thuật thực tế của phòng. IHN có thể hỗ trợ kiểm tra bố trí tủ theo bản vẽ trước khi chốt đặt hàng.
