Ngã Tư Máng Cáp Quang 360mm Heizka 31830 là chi tiết giao cắt bốn hướng cỡ lớn, dùng cho tuyến xương sống tiết diện 360 x 100 mm trong các hệ thống quản lý cáp quang mật độ rất cao. Chi tiết cho phép hai tuyến trục cắt nhau vuông góc mà toàn bộ dây nhảy vẫn nằm trong máng kín. Sản phẩm thuộc dòng máng dẫn cáp quang Heizka thiết kế tại Hoa Kỳ, được IHN phân phối chính hãng tại Việt Nam.
Đặc điểm nổi bật
- Cỡ lớn nhất trong nhóm ngã tư ngang: tiết diện 360 x 100 mm phục vụ tuyến gom chính của cả một phòng máy hoặc một khu vực sàn.
- Bốn hướng cùng cỡ 360 mm: tuyến đi thẳng và hai nhánh rẽ đều giữ nguyên dung lượng, không tạo nút thắt cổ chai trên đường dẫn cáp.
- Kiểm soát bán kính uốn ở quy mô lớn: bán kính bo trong lòng ngã tư tăng theo tiết diện, phù hợp với bó dây nhảy dày.
- Bộ nối Type A 360 mm: mỗi nút giao cần 4 bộ nối mã LL281, lắp bằng vít nhựa đầu tròn và đai ốc vuông.
- Nhựa PVC/ABS UL94-V0: tự dập lửa, không lan cháy, phù hợp quy định vật liệu trong phòng thiết bị và trung tâm dữ liệu.
- Nắp đậy 38844 đi kèm hệ thống: hoàn thiện nút giao thành kết cấu kín chống bụi sau khi đi dây.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã hàng | 31830 |
| Chủng loại | Ngã tư ngang (Horizontal Cross), series 360 mm |
| Tiết diện máng | Rộng 360 mm x cao 100 mm |
| Kích thước tổng thể | 590 x 590 x 118 mm |
| Vật liệu | Nhựa PVC/ABS đúc |
| Màu sắc | Vàng nhận diện tuyến quang |
| Cấp chống cháy | UL94-V0 (nhựa tự dập lửa) |
| Chứng nhận | RoHS cho chi tiết nhựa |
| Phụ kiện lắp đặt | 4 bộ nối Type A 360 mm mã LL281 |
| Nắp đậy tương ứng | Mã 38844 (đặt riêng) |
Ứng dụng thực tế

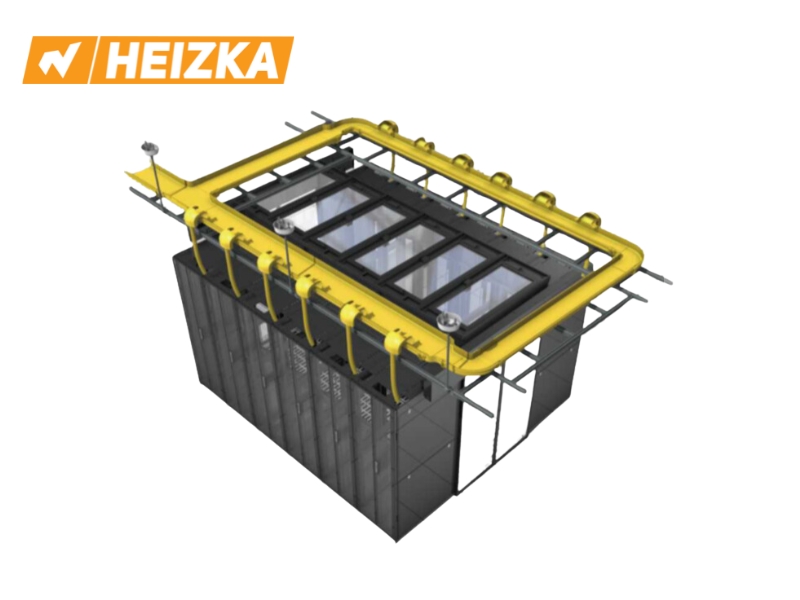

Ở các trung tâm dữ liệu quy mô lớn, hạ tầng quang thường được quy hoạch theo mô hình xương sống và nhánh: một tuyến 360 mm chạy giữa sàn kỹ thuật, các tuyến 240 mm hoặc 120 mm rẽ ra từng khu vực. Ngã tư 31830 dùng cho điểm mà hai tuyến xương sống cắt nhau, chẳng hạn giao lộ giữa trục chính của sàn và trục dẫn về khu vực phòng ODF.
Tại các dự án tòa nhà văn phòng cao tầng, tuyến 360 mm cũng được dùng cho phòng máy tầng kỹ thuật, nơi tập trung kết nối lên xuống giữa các tầng. Danh mục vật tư đồng bộ theo từng series có sẵn tại phụ kiện máng cáp quang Heizka phân phối trong nước.
Câu hỏi thường gặp
Lắp bộ nối cho ngã tư 360 mm cần những chi tiết gì?
Bộ nối Type A 360 mm mã LL281 dùng vít nhựa đầu tròn và đai ốc vuông, mỗi bộ 10 chiếc mỗi loại. Một nút giao cần 4 bộ nối, vì vậy cần chuẩn bị đủ số lượng phụ kiện đi kèm trước khi thi công trên cao.
Có nên dùng ngã tư 360 mm thay cho hai chi tiết chữ T không?
Nên dùng ngã tư khi hai tuyến thực sự cắt nhau. Ghép hai chữ T sẽ tăng số mối nối, tăng điểm rủi ro rò bụi và kéo dài chiều dài chiếm chỗ. Ngã tư nguyên khối cho đường cáp mượt hơn và ít điểm ghép hơn.
Khoảng trần tối thiểu cần chừa cho nút giao này là bao nhiêu?
Chi tiết có kích thước bao 590 x 590 x 118 mm, chưa kể nắp đậy và hệ giá treo. Khi thiết kế nên chừa thêm khoảng thao tác phía trên để kỹ thuật viên tháo lắp nắp và bổ sung dây nhảy về sau.
