Legrand 0 038 02 – Actuator ON/OFF Zigbee lắp ray DIN

Legrand 0 038 02 – Actuator ON/OFF Zigbee lắp ray DIN cho hệ UX One (mở rộng mạch chiếu sáng và ổ cắm)

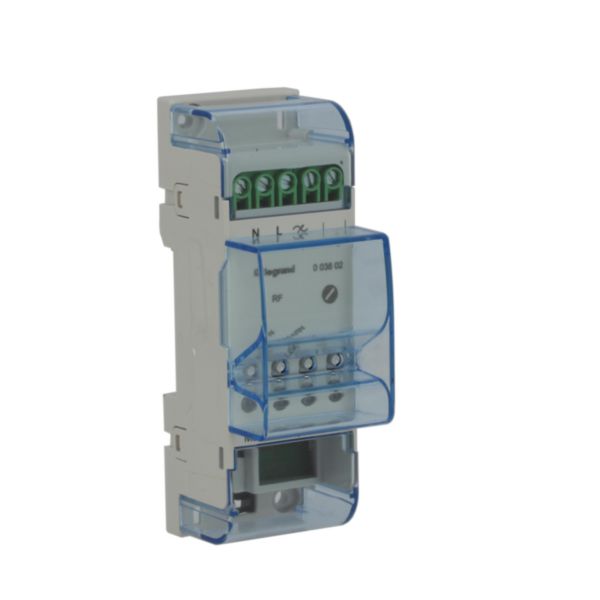

Legrand 0 038 02 là actuator đóng cắt tải ON/OFF lắp ray DIN, kết nối không dây theo chuẩn Zigbee vào hệ GRMS UX One. Thiết bị dùng để mở rộng số mạch điều khiển được trong phòng khách sạn: nhóm đèn trần, đèn hắt, đèn phòng tắm, ổ cắm phục vụ hoặc các tải phụ trợ khác được đóng cắt theo lệnh từ thermostat UX One, theo kịch bản hoặc theo trạng thái có khách. Với điện áp định mức 100-240 V AC và khả năng đóng cắt tới 2000 W tải universal, module đáp ứng phần lớn mạch chiếu sáng và ổ cắm của một phòng khách sạn tiêu chuẩn.

Module chiếm hai module ray DIN, kích thước 36 x 106 x 31 mm, có tối đa hai tiếp điểm đóng cắt và đèn LED báo trạng thái hoạt động ngay trên mặt trước để kỹ thuật viên kiểm tra nhanh tại tủ. Về vô tuyến, thiết bị kết hợp Zigbee 3.0 và Green Power, bao gồm chức năng Proxy và Sink, làm việc trên băng ISM 2,4 GHz (2400/2483,5 MHz) với 16 kênh từ 11 đến 26, công suất phát dưới 20 dBm tương đương 100 mW và tầm phủ tới 150 m trong không gian không vật cản, đo điểm-điểm. Nhờ vai trò Proxy và Sink, module còn góp phần mở rộng vùng phủ mạng mesh cho các thiết bị không pin trong phòng.

Điểm nổi bật

• Actuator ON/OFF lắp ray DIN, mở rộng số mạch chiếu sáng và ổ cắm điều khiển được của phòng UX One
• Zigbee 3.0 kết hợp Green Power, có chức năng Proxy và Sink — hỗ trợ công tắc không pin trong phòng
• Băng ISM 2,4 GHz (2400/2483,5 MHz), 16 kênh (11 đến 26), công suất phát dưới 20 dBm / 100 mW
• Tầm phủ tới 150 m trong không gian không vật cản, đo điểm-điểm
• Điện áp định mức 100-240 V AC, đóng cắt tối đa 2000 W tải universal hoặc 60 W tải LED
• Tối đa hai tiếp điểm đóng cắt, có đèn LED báo trạng thái tại mặt module
• Chiếm hai module ray DIN, kích thước 36 x 106 x 31 mm — dễ bổ sung vào tủ điện có sẵn
• Không kéo dây tín hiệu tới công tắc trên tường: lệnh điều khiển đi bằng Zigbee, thuận lợi khi cải tạo
• Cấp bảo vệ IP20 – IK07, đấu nối bằng đầu vít cho dây 1,5-2,5 mm²

Thông số kỹ thuật

Thông số đầy đủ có trong catalogue chính hãng — vui lòng tải bản PDF ở nút phía trên.

Mã đặt hàng

Ứng dụng trong dự án

Bổ sung mạch chiếu sáng điều khiển được khi cải tạo

Phòng khách sạn cũ thường chỉ có công tắc cơ tại cửa và đầu giường. Khi nâng cấp lên UX One, 0 038 02 được lắp vào tủ điện để đưa từng nhóm đèn vào hệ điều khiển mà không phải thay công tắc hay kéo lại dây tín hiệu về tường. Mạch lực giữ nguyên đường dây cũ, chỉ đấu lại qua actuator, còn lệnh bật tắt đi bằng Zigbee từ thermostat hoặc từ công tắc kịch bản không pin dán trên bất kỳ bề mặt nào.

Cắt tải theo trạng thái có khách

Kết hợp cảm biến hiện diện của thermostat UX One hoặc tín hiệu từ micromodule đầu đọc thẻ 0 884 20, actuator có thể cắt các mạch không cần thiết khi phòng trống: đèn trang trí, ổ cắm phục vụ, thiết bị điện phụ trợ. Với khối phòng lớn, cách vận hành này giảm điện năng tiêu thụ nền và hạn chế rủi ro cháy nổ do thiết bị của khách để quên trong phòng khi đi ra ngoài.

Kịch bản chiếu sáng cho phòng cao cấp

Ở phòng suite hoặc villa cần nhiều kịch bản, mỗi actuator đảm nhiệm một hoặc hai nhóm tải và cùng tham gia các kịch bản Day, Night, Reading, TV do khách chọn trên thermostat hoặc trên công tắc kịch bản không dây. Vì thiết bị đóng cắt nằm trong tủ điện, khu vực khách sinh hoạt không phát sinh thêm hộp nổi hay dây đi ngoài, giữ được yêu cầu thẩm mỹ của nội thất cao cấp.

Khu vực dịch vụ và hành lang khối phòng

Ngoài phòng ngủ, actuator còn dùng cho các mạch phụ trợ ngoài phòng như đèn tiền sảnh thang máy, đèn khu dịch vụ tầng hoặc ổ cắm thiết bị vệ sinh. Nhờ lắp ray DIN và chỉ chiếm hai module, thiết bị dễ bổ sung vào tủ điện tầng hiện hữu. Vai trò Proxy và Sink của Zigbee Green Power đồng thời giúp củng cố vùng phủ sóng cho các thiết bị không pin lân cận.

Tích hợp hệ thống

0 038 02 tham gia mạng Zigbee của hệ UX One như một nút chấp hành, nhận lệnh từ thermostat UX One, từ kịch bản hệ thống hoặc từ công tắc không pin Green Power. Trong cùng phòng, thiết bị hoạt động song song với bộ điều khiển nhiệt 0 489 10, micromodule đầu đọc thẻ 0 884 20 và đèn báo hành lang 0 675 81. Trạng thái tải được máy chủ khách sạn 0 489 09 tổng hợp và chia sẻ lên BMS hoặc PMS bằng BACnet và MQTT.

• Ghép cặp, gán tải và gán kịch bản bằng phần mềm Hotel + Project
• Chức năng Proxy và Sink giúp mở rộng vùng phủ mạng mesh cho công tắc Zigbee Green Power không pin
• Điều khiển được từ thermostat UX One, từ kịch bản phòng hoặc từ trạng thái có khách
• Kết hợp bộ điều khiển nhiệt 0 489 10 khi phòng cần điều khiển cả HVAC lẫn chiếu sáng
• Trạng thái tải hiển thị trên phần mềm Hotel Room Supervision thông qua máy chủ 0 489 09
• Tương thích thiết bị Zigbee của Legrand: Arteor, Mallia Senses, Living Now

Mua Legrand 0 038 02 chính hãng tại Việt Nam

IHN cung cấp actuator ON/OFF Zigbee Legrand 0 038 02 cùng đầy đủ thiết bị dòng UX One gồm thermostat 230V và 24V, bộ điều khiển nhiệt 0 489 10, micromodule đầu đọc thẻ 0 884 20, đèn báo hành lang 0 675 81 và máy chủ khách sạn 0 489 09. Kỹ sư IHN hỗ trợ bóc tách số lượng actuator theo số nhóm tải của từng loại phòng, kiểm tra công suất mạch so với giới hạn 2000 W tải universal và 60 W tải LED, bố trí module trong tủ điện, cấu hình kịch bản bằng Hotel + Project và nghiệm thu phòng mẫu trước khi nhân rộng. Liên hệ IHN để nhận báo giá dự án.

Câu hỏi thường gặp

0 038 02 dùng để làm gì trong hệ UX One?

Đây là thiết bị chấp hành đóng cắt tải ON/OFF lắp ray DIN, giúp mở rộng số mạch điều khiển được của phòng khách sạn. Thermostat UX One gửi lệnh không dây Zigbee tới actuator để bật tắt nhóm đèn, ổ cắm hoặc tải phụ trợ theo thao tác của khách, theo kịch bản hoặc theo trạng thái có khách trong phòng.

Module đóng cắt được công suất bao nhiêu?

Theo dữ liệu Legrand, điện áp định mức là 100-240 V AC với công suất đóng cắt tối đa 2000 W cho tải universal và 60 W cho tải LED, tối đa hai tiếp điểm đóng cắt. Khi thiết kế cần đối chiếu tổng công suất từng nhóm đèn với giới hạn này, đặc biệt với đèn LED driver có dòng khởi động lớn, để chia nhóm tải hợp lý.

Thiết bị chiếm bao nhiêu chỗ trong tủ điện?

Module chiếm hai module ray DIN với kích thước 36 x 106 x 31 mm, cấp bảo vệ IP20 và IK07, đấu nối bằng đầu vít cho dây tiết diện 1,5-2,5 mm². Kích thước nhỏ giúp bổ sung dễ dàng vào tủ điện phòng hoặc tủ điện tầng hiện hữu mà thường không phải thay tủ khi cải tạo hệ thống.

Chức năng Proxy và Sink có ý nghĩa gì?

Proxy và Sink là các vai trò trong Zigbee Green Power, cho phép thiết bị tiếp nhận và chuyển tiếp bản tin từ các công tắc không pin. Nhờ đó công tắc kịch bản dán tường không cần pin, không cần dây vẫn liên lạc ổn định với hệ thống, và vùng phủ sóng trong phòng được củng cố khi có nhiều actuator lắp tại tủ điện.

Có cần thermostat UX One đi kèm không?

Có. Trong kiến trúc UX One, logic điều khiển phòng nằm ở thermostat, còn actuator chỉ đóng vai trò chấp hành. Vì vậy mỗi phòng cần ít nhất một thermostat UX One, sau đó bổ sung số actuator tương ứng với số nhóm tải muốn đưa vào hệ. Việc gán tải và kịch bản thực hiện bằng phần mềm Hotel + Project.

Khoảng cách vô tuyến tối đa là bao nhiêu?

Tài liệu Legrand ghi tầm phủ 150 m trong không gian không vật cản, đo điểm-điểm, trên băng ISM 2,4 GHz với 16 kênh từ 11 đến 26 và công suất phát dưới 20 dBm. Trong công trình thực tế, tường bê tông, cửa chống cháy và tủ kim loại làm giảm đáng kể khoảng cách, nên cần khảo sát vùng phủ trước khi chốt vị trí tủ điện.
