Legrand 0 884 20 và 0 675 81 – Micromodule đầu đọc thẻ và đèn báo DND/MUR hành lang

Legrand 0 884 20 và 0 675 81 – Micromodule đầu đọc thẻ và đèn báo DND/MUR hành lang cho hệ UX One

Hai mã 0 884 20 và 0 675 81 giải quyết hai bài toán quen thuộc của phòng khách sạn: đưa tín hiệu thẻ từ vào hệ điều khiển và hiển thị trạng thái phòng ra hành lang. Micromodule 0 884 20 là bộ phát dùng công nghệ Zigbee 3.0 kết hợp Green Power, cho phép kết nối một bộ đọc thẻ thông thường vào hệ thống Zigbee, biến ổ thẻ hiện hữu thành nguồn tín hiệu tương thích với các lệnh vô tuyến UX One. Đèn báo hành lang 0 675 81 hiển thị biểu tượng DO NOT DISTURB và MAKE UP ROOM cho nhân viên khách sạn, có sẵn nút chuông cửa và chạy hoàn toàn bằng công nghệ vô tuyến.

Cả hai thiết bị đều được thiết kế cho tình huống cải tạo: 0 884 20 giữ lại bộ đọc thẻ và hộp âm cũ, chỉ bổ sung micromodule phía sau để phát tín hiệu không dây, còn 0 675 81 gắn ngoài cửa phòng mà không cần bất kỳ tuyến dây nào từ trong phòng ra hành lang — hạng mục thường khiến khách sạn đang khai thác phải tháo trần và đóng cửa cả tầng. Đèn báo có kích thước nhỏ 45 x 45 x 24 mm, lắp kiểu snap, vỏ nhựa nhiệt dẻo không halogen màu trắng RAL 9003, làm việc trên mạng mesh IEEE 802.15.4 ở băng 2,4 GHz với mã hóa AES128.

Điểm nổi bật

• 0 884 20: micromodule phát Zigbee 3.0 và Green Power, đưa bộ đọc thẻ thông thường vào hệ UX One
• Tích hợp chức năng Proxy và Sink, làm việc trên băng ISM 2,4 GHz (2400/2483,5 MHz), 16 kênh (11 đến 26)
• Công suất phát dưới 20 dBm / 100 mW, tầm phủ tới 150 m trong không gian không vật cản

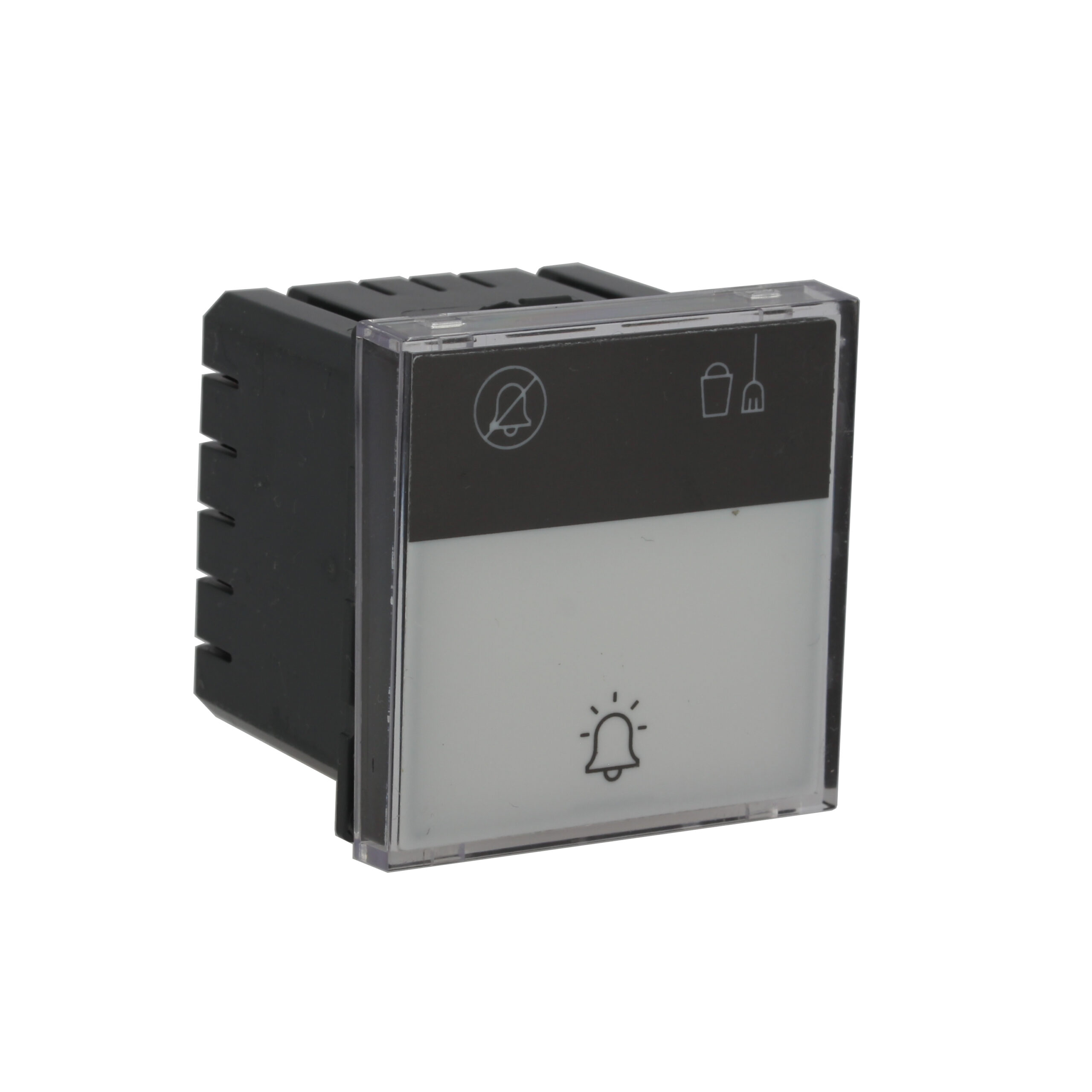

• 0 675 81: đèn báo hành lang hiển thị biểu tượng DO NOT DISTURB và MAKE UP ROOM cho nhân viên khách sạn
• Đèn báo tích hợp sẵn nút chuông cửa và chức năng chọn số phòng
• Truyền thông vô tuyến IEEE 802.15.4 mạng mesh, 250 kbit/s, mã hóa AES128
• Kích thước đèn báo chỉ 45 x 45 x 24 mm, lắp kiểu snap, cấp bảo vệ IP21 – IK04
• Không kéo dây từ phòng ra hành lang — lợi thế quyết định khi cải tạo khách sạn đang khai thác
• Kết hợp với thermostat UX One để kích hoạt nguồn phòng và trạng thái có khách theo thẻ từ

Thông số kỹ thuật

Thông số đầy đủ có trong catalogue chính hãng — vui lòng tải bản PDF ở nút phía trên.

Mã đặt hàng

Ứng dụng trong dự án

Giữ lại ổ thẻ từ hiện hữu khi nâng cấp GRMS

Nhiều khách sạn đã đầu tư khóa cửa và ổ thẻ từ đồng bộ, không muốn thay khi nâng cấp hệ điều khiển phòng. Micromodule 0 884 20 lắp phía sau bộ đọc thẻ hiện hữu và phát tín hiệu Zigbee vào hệ UX One, nhờ đó trạng thái cắm thẻ vẫn kích hoạt nguồn phòng và các kịch bản đón khách. Giải pháp này giữ nguyên thói quen sử dụng của khách và nhân viên, đồng thời tránh chi phí thay toàn bộ thiết bị cửa phòng.

Báo trạng thái phòng ra hành lang không cần đi dây

Với khách sạn đang khai thác, kéo dây từ trong phòng ra đèn báo hành lang đồng nghĩa với việc tháo trần hành lang, chặn lối đi và ảnh hưởng trực tiếp đến khách. Đèn báo 0 675 81 dùng công nghệ vô tuyến mạng mesh nên chỉ cần gắn snap cạnh cửa và ghép cặp với thermostat của phòng. Một tầng có thể hoàn thành trong thời gian rất ngắn, gần như không phát sinh công việc xây dựng.

Chuẩn hóa quy trình buồng phòng

Đèn báo hiển thị rõ biểu tượng DO NOT DISTURB hoặc MAKE UP ROOM ngay tại cửa, giúp nhân viên buồng phòng nhìn hành lang là biết phòng nào cần dọn, phòng nào phải bỏ qua. Nút chuông cửa tích hợp cho phép khách hoặc nhân viên bấm chuông đúng chuẩn, tránh gõ cửa gây phiền. Kết hợp với phần mềm giám sát, trưởng ca có thể phân công dọn phòng theo danh sách thay vì đi dò từng tầng.

Kiểm soát năng lượng theo trạng thái có khách

Tín hiệu thẻ từ do 0 884 20 chuyển vào hệ thống là một trong các nguồn xác định phòng có khách, bên cạnh cảm biến hiện diện tích hợp trong thermostat UX One. Khi phòng chuyển sang trạng thái trống, hệ thống hạ tải HVAC, cắt các mạch không cần thiết qua actuator và đưa nhiệt độ về mức tiết kiệm. Việc kết hợp hai nguồn tín hiệu giúp phán đoán chính xác hơn so với chỉ dựa vào ổ thẻ.

Tích hợp hệ thống

Cả hai thiết bị đều là nút trong mạng Zigbee của hệ UX One và ghép cặp trực tiếp với thermostat của phòng, nơi chứa logic điều khiển. Micromodule 0 884 20 đưa trạng thái thẻ từ vào hệ, còn đèn báo 0 675 81 nhận trạng thái DND/MUR phát ra từ thermostat hoặc từ công tắc Arteor không dây. Dữ liệu trạng thái phòng được máy chủ khách sạn 0 489 09 tập trung, hiển thị cho lễ tân và mở lên BMS, PMS bằng BACnet, MQTT.

• Ghép cặp và cấu hình bằng phần mềm Hotel + Project, cùng hệ với thermostat UX One
• Chức năng Proxy và Sink của Zigbee Green Power giúp củng cố vùng phủ mesh cho thiết bị không pin
• Đèn báo 0 675 81 hoạt động cùng thermostat tích hợp DND/MUR hoặc công tắc Arteor 5 701 09 / 10 / 11 / 12
• Trạng thái DND/MUR và trạng thái có khách hiển thị trên phần mềm Hotel Room Supervision
• Máy chủ 0 489 09 là điểm đấu nối PMS và BMS bằng BACnet và MQTT cho toàn hệ
• Tương thích thiết bị Zigbee của Legrand: Arteor, Mallia Senses, Living Now

Mua Legrand 0 884 20 và 0 675 81 chính hãng tại Việt Nam

IHN cung cấp micromodule đầu đọc thẻ Legrand 0 884 20, đèn báo hành lang DND/MUR 0 675 81 và toàn bộ thiết bị dòng UX One gồm thermostat 230V, 24V, bộ điều khiển nhiệt 0 489 10, actuator 0 038 02 và máy chủ khách sạn 0 489 09. Kỹ sư IHN kiểm tra loại ổ thẻ hiện hữu để xác nhận phương án đấu nối micromodule, khảo sát vùng phủ sóng giữa phòng và hành lang, lập danh mục vật tư theo số phòng và cấu hình hệ thống bằng Hotel + Project. Chúng tôi triển khai phòng mẫu để chủ đầu tư nghiệm thu trước khi nhân rộng toàn khối. Liên hệ IHN để nhận báo giá dự án.

Câu hỏi thường gặp

0 884 20 dùng để làm gì?

Đây là micromodule phát dùng công nghệ Zigbee 3.0 kết hợp Green Power, có chức năng Proxy và Sink. Nhiệm vụ của nó là kết nối một bộ đọc thẻ thông thường vào hệ thống Zigbee, để tín hiệu cắm hoặc rút thẻ được đưa vào hệ UX One. Nhờ vậy khách sạn giữ lại ổ thẻ hiện hữu mà vẫn kích hoạt được nguồn phòng và các kịch bản theo trạng thái có khách.

Đèn báo 0 675 81 có cần đi dây từ trong phòng không?

Không. Thiết bị dùng công nghệ vô tuyến IEEE 802.15.4 mạng mesh trên băng 2,4 GHz với mã hóa AES128, nhận trạng thái DND/MUR truyền không dây từ thiết bị trong phòng. Đây là lý do đèn báo này rất phù hợp cho khách sạn đang khai thác: hạng mục hành lang không phải tháo trần, không đi máng cáp và gần như không ảnh hưởng tới khách đang lưu trú.

Đèn báo hiển thị và điều khiển những gì?

Thiết bị hiển thị hai biểu tượng DO NOT DISTURB và MAKE UP ROOM phục vụ nhân viên khách sạn, tích hợp sẵn nút chuông cửa và có chức năng chọn số phòng. Kích thước chỉ 45 x 45 x 24 mm, lắp kiểu snap, vỏ nhựa nhiệt dẻo không halogen màu trắng RAL 9003, cấp bảo vệ IP21 và IK04, làm việc trong dải nhiệt độ 0-35 °C.

Có bắt buộc dùng thermostat bản tích hợp DND/MUR không?

Không bắt buộc. Trạng thái DND/MUR có thể phát từ thermostat bản tích hợp như 0 489 15, 0 489 23, 0 489 24, 0 489 25 hoặc từ công tắc DND/MUR Arteor không dây với các mã theo màu 5 701 09, 5 701 10, 5 701 11 và 5 701 12. Lựa chọn phụ thuộc vào bố trí thiết bị trên tường và quy trình phục vụ của khách sạn.

Tầm phủ sóng của micromodule là bao nhiêu?

Theo tài liệu Legrand, micromodule 0 884 20 làm việc trên băng ISM 2,4 GHz từ 2400 đến 2483,5 MHz với 16 kênh từ 11 đến 26, công suất phát tối đa dưới 20 dBm tương đương 100 mW và tầm phủ 150 m trong không gian không vật cản, đo điểm-điểm. Trong công trình thực tế, cần khảo sát vì tường bê tông và cửa chống cháy làm suy giảm tín hiệu đáng kể.

Hai thiết bị này có làm việc độc lập với thermostat không?

Không. Chúng là thiết bị ngoại vi của hệ UX One, ghép cặp với thermostat của phòng và được cấu hình bằng phần mềm Hotel + Project. Thermostat giữ vai trò room controller, xử lý logic trạng thái phòng, còn dữ liệu tổng hợp của tất cả các phòng được máy chủ 0 489 09 thu thập để hiển thị cho nhân viên khách sạn.
