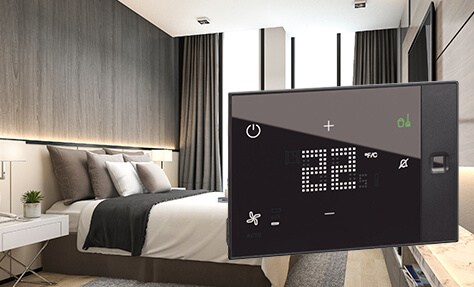

Legrand UX One – Thermostat khách sạn 24V (0 489 04 / 05 / 06 / 07)

Legrand UX One – Thermostat khách sạn 24V (0 489 04 / 05 / 06 / 07) – bản điện áp thấp cho dự án dùng nguồn 24V tập trung

Nhóm 0 489 04, 0 489 05, 0 489 06 và 0 489 07 là phiên bản điện áp thấp của thermostat khách sạn Legrand UX One: cùng vai trò room controller nhúng trong bộ điều nhiệt, cùng giao diện cảm ứng mặt kính và cùng truyền thông Zigbee 3.0 như bản 230V, nhưng lấy nguồn 24V thay vì nguồn lưới. Phiên bản này dành cho công trình đã quy hoạch hạ tầng nguồn 24V tập trung tại tủ tầng hoặc tủ phòng, nơi hồ sơ thiết kế yêu cầu điện áp cực thấp tại các điểm khách tiếp xúc. Thiết bị hiển thị nhiệt độ môi trường hoặc nhiệt độ đặt, điều khiển quạt ba cấp cùng chế độ Auto và chuyển giữa chế độ sưởi, làm mát, bảo vệ nhiệt.

Bốn mã chia theo kiểu lắp và màu sắc. 0 489 04 (đen) và 0 489 06 (trắng) là bản lắp âm, hoàn thiện bằng đế đỡ 0 489 90 cùng khung viền 0 489 91 hoặc 0 489 92; 0 489 05 (đen) và 0 489 07 (trắng) là bản lắp nổi, bắt trực tiếp lên tường khi công trình không có hốc âm. So với nhóm 230V, điểm khác duy nhất nằm ở nguồn cấp: bản 24V bắt buộc phải có bộ nguồn hoặc tủ nguồn 24V cấp cho từng phòng, đổi lại giảm rủi ro điện áp lưới tại vị trí tay khách chạm vào. Đây vẫn là bản tiêu chuẩn, không có phím DND/MUR trên mặt panel.

Điểm nổi bật

• Bản điện áp thấp 24V của thermostat UX One — dùng khi dự án đã có hạ tầng nguồn 24V tập trung
• Vẫn là room controller all-in-one: không cần tủ RCU riêng trong phòng khách
• Truyền thông Zigbee 3.0 vô tuyến hai chiều trên băng ISM 2,4 GHz, mạng mesh phủ khối phòng
• Cảm biến tiệm cận và phát hiện hiện diện cho phép quản lý năng lượng không phụ thuộc thẻ từ
• Điều khiển quạt ba cấp tốc độ và chế độ Auto, chuyển sưởi/làm mát, chế độ bảo vệ nhiệt
• Bản lắp âm 0 489 04 / 0 489 06 và bản lắp nổi 0 489 05 / 0 489 07, hai màu đen và trắng
• Điện áp cực thấp tại mặt tường — thuận lợi khi hồ sơ dự án yêu cầu hạn chế 230V ở vị trí khách chạm
• Tích hợp lên BMS và nền tảng bên thứ ba bằng BACnet và MQTT ở cấp hệ thống UX One
• Cấu hình bằng phần mềm Hotel + Project, giám sát bằng phần mềm Hotel Room Supervision

Thông số kỹ thuật

Thông số đầy đủ có trong catalogue chính hãng — vui lòng tải bản PDF ở nút phía trên.

Mã đặt hàng

Ứng dụng trong dự án

Dự án chuẩn hóa điện áp cực thấp tại phòng khách

Một số chủ đầu tư và đơn vị tư vấn quốc tế yêu cầu mọi thiết bị giao diện trên tường phòng ngủ chỉ làm việc ở điện áp cực thấp. Bản 24V của UX One đáp ứng yêu cầu đó mà không phải đánh đổi tính năng: thiết bị vẫn là room controller đầy đủ, vẫn quản lý HVAC, chiếu sáng, rèm và kịch bản qua Zigbee 3.0. Nguồn 24V được lấy từ tủ tầng hoặc bộ nguồn đặt trong tủ phòng, giúp tách hoàn toàn mạch lực ra khỏi vị trí khách thao tác hằng ngày.

Cải tạo khối phòng đã có tuyến 24V sẵn

Nhiều khách sạn thế hệ trước đã kéo sẵn tuyến 24V cho bảng điều khiển đầu giường hoặc bộ điều nhiệt cũ. Khi nâng cấp lên GRMS, tuyến này được tận dụng lại để cấp nguồn cho thermostat UX One 24V, còn toàn bộ tín hiệu điều khiển chuyển sang Zigbee nên không phải kéo thêm dây tín hiệu. Bản lắp nổi 0 489 05 và 0 489 07 xử lý được các vị trí hốc âm cũ không đúng kích thước, rút ngắn thời gian đóng phòng khi thi công.

Khu nghỉ dưỡng và bungalow phân tán

Ở resort có nhiều khối thấp tầng, bungalow hay villa rời, việc kéo BUS điều khiển giữa các khối rất tốn kém. Mỗi phòng chỉ cần một thermostat UX One 24V làm trung tâm, các thiết bị còn lại ghép không dây trong phạm vi phòng, còn dữ liệu được gom về máy chủ 0 489 09 qua hạ tầng mạng sẵn có. Cách làm này giữ chi phí hạ tầng ở mức thấp và cho phép triển khai từng cụm phòng theo tiến độ khai thác.

Phòng khách sạn cần đồng bộ nội thất tối và sáng màu

Bản 24V có đủ hai màu đen và trắng ở cả kiểu lắp âm lẫn lắp nổi, nên cùng một dự án có thể dùng thermostat đen cho khối phòng nội thất tối màu và thermostat trắng cho khối phòng sáng màu mà không thay đổi cấu hình hệ thống. Nếu cần đồng bộ nhận diện thương hiệu sâu hơn, mã tùy biến 0 489 81 và 0 489 84 cho phép in logo, đổi icon và màu giao diện theo bộ nhận diện của khách sạn.

Tích hợp hệ thống

Về mặt hệ thống, bản 24V hoạt động giống hệt bản 230V: thermostat là nút Zigbee 3.0 trung tâm của phòng, ghép cặp với bộ điều khiển nhiệt 0 489 10, actuator ON/OFF 0 038 02, micromodule đầu đọc thẻ 0 884 20, đèn báo hành lang 0 675 81 và các công tắc kịch bản không pin Green Power. Máy chủ khách sạn 0 489 09 tập trung dữ liệu phòng và mở giao tiếp BACnet, MQTT lên BMS, PMS.

• Cần bộ nguồn hoặc tủ nguồn 24V cho từng phòng — đây là khác biệt hạ tầng chính so với bản 230V
• Ghép cặp không dây với toàn bộ thiết bị ngoại vi Zigbee của hệ UX One, không phân biệt điện áp thermostat
• Cấu hình tham số, thiết bị và kịch bản bằng phần mềm Hotel + Project (desktop và mobile)
• Giám sát trạng thái phòng bằng phần mềm Hotel Room Supervision qua máy chủ 0 489 09
• Tương thích thiết bị Zigbee của Legrand: Arteor, Mallia Senses, Living Now
• Theo bảng tương thích Legrand, UX One tương thích nhưng vận hành độc lập (stand alone) với các bảng điều khiển BUS có dây

Mua Legrand UX One thermostat 24V chính hãng tại Việt Nam

IHN cung cấp đầy đủ bốn mã thermostat UX One 24V gồm 0 489 04, 0 489 05, 0 489 06 và 0 489 07 cùng phụ kiện lắp đặt và các thiết bị Zigbee mở rộng của hệ. Vì bản 24V phụ thuộc vào hạ tầng nguồn điện áp thấp, đội ngũ kỹ thuật IHN sẽ rà soát sơ đồ nguồn hiện hữu, xác định dung lượng bộ nguồn cho từng khối phòng và tư vấn chọn giữa bản 24V hay bản 230V sao cho tối ưu chi phí thi công. Chúng tôi hỗ trợ lập danh mục vật tư theo loại phòng, cấu hình hệ thống bằng Hotel + Project và bàn giao vận hành. Liên hệ IHN để nhận báo giá dự án.

Câu hỏi thường gặp

Bản 24V khác bản 230V ở điểm nào?

Khác biệt nằm ở nguồn cấp. Nhóm 0 489 04 / 05 / 06 / 07 dùng nguồn 24V nên dự án phải có bộ nguồn hoặc tủ nguồn điện áp thấp, trong khi nhóm 0 489 00 / 01 / 02 / 03 dùng trực tiếp 110/230 VAC từ mạch phòng. Tính năng room controller, cảm biến hiện diện, điều khiển quạt ba cấp và truyền thông Zigbee 3.0 của hai bản là như nhau.

Khi nào nên chọn bản 24V thay vì 230V?

Nên chọn bản 24V khi hồ sơ thiết kế yêu cầu điện áp cực thấp tại thiết bị khách tiếp xúc, hoặc khi công trình đã có sẵn tuyến 24V và tủ nguồn tập trung có thể tận dụng lại. Nếu phòng chỉ có mạch điện 230V và không muốn phát sinh bộ nguồn mới, bản 230V thường tiết kiệm hơn về vật tư lẫn nhân công thi công.

Bốn mã trong nhóm 24V khác nhau thế nào?

0 489 04 là bản lắp âm màu đen, 0 489 06 lắp âm màu trắng, 0 489 05 lắp nổi màu đen và 0 489 07 lắp nổi màu trắng. Bản lắp âm cần hốc tường và hoàn thiện bằng đế đỡ 0 489 90 với khung viền 0 489 91 hoặc 0 489 92; bản lắp nổi bắt thẳng lên mặt tường, phù hợp cải tạo khi hốc âm cũ không đúng kích thước.

Bản 24V có phím DND và MUR trên panel không?

Không. Nhóm 0 489 04 / 05 / 06 / 07 là bản tiêu chuẩn. Nếu dự án cần hiển thị và điều khiển DO NOT DISTURB cùng MAKE UP ROOM ngay trên thermostat ở dải 24V, danh mục Legrand có nhóm 0 489 27 / 28 / 29 / 30. Phương án khác là giữ bản tiêu chuẩn và bổ sung công tắc DND/MUR Arteor không dây kèm đèn báo hành lang 0 675 81.

Bản 24V có dùng chung thiết bị ngoại vi với bản 230V không?

Có. Toàn bộ thiết bị ngoại vi của hệ UX One đều ghép không dây theo chuẩn Zigbee 3.0 nên không phụ thuộc điện áp cấp cho thermostat. Bộ điều khiển nhiệt 0 489 10, actuator 0 038 02, micromodule đầu đọc thẻ 0 884 20, đèn báo hành lang 0 675 81 và công tắc kịch bản không pin dùng chung cho cả hai phiên bản, giúp đơn giản hóa vật tư dự phòng.

Thermostat 24V có tích hợp được vào BMS của tòa nhà không?

Có. Việc tích hợp thực hiện ở cấp hệ thống thông qua máy chủ khách sạn 0 489 09, sử dụng BACnet và MQTT để trao đổi dữ liệu với BMS hoặc nền tảng bên thứ ba. Thermostat không cần cấu hình BACnet riêng cho từng phòng; toàn bộ dữ liệu trạng thái, nhiệt độ và kịch bản được gom về máy chủ rồi mới chuyển tiếp lên lớp trên.
