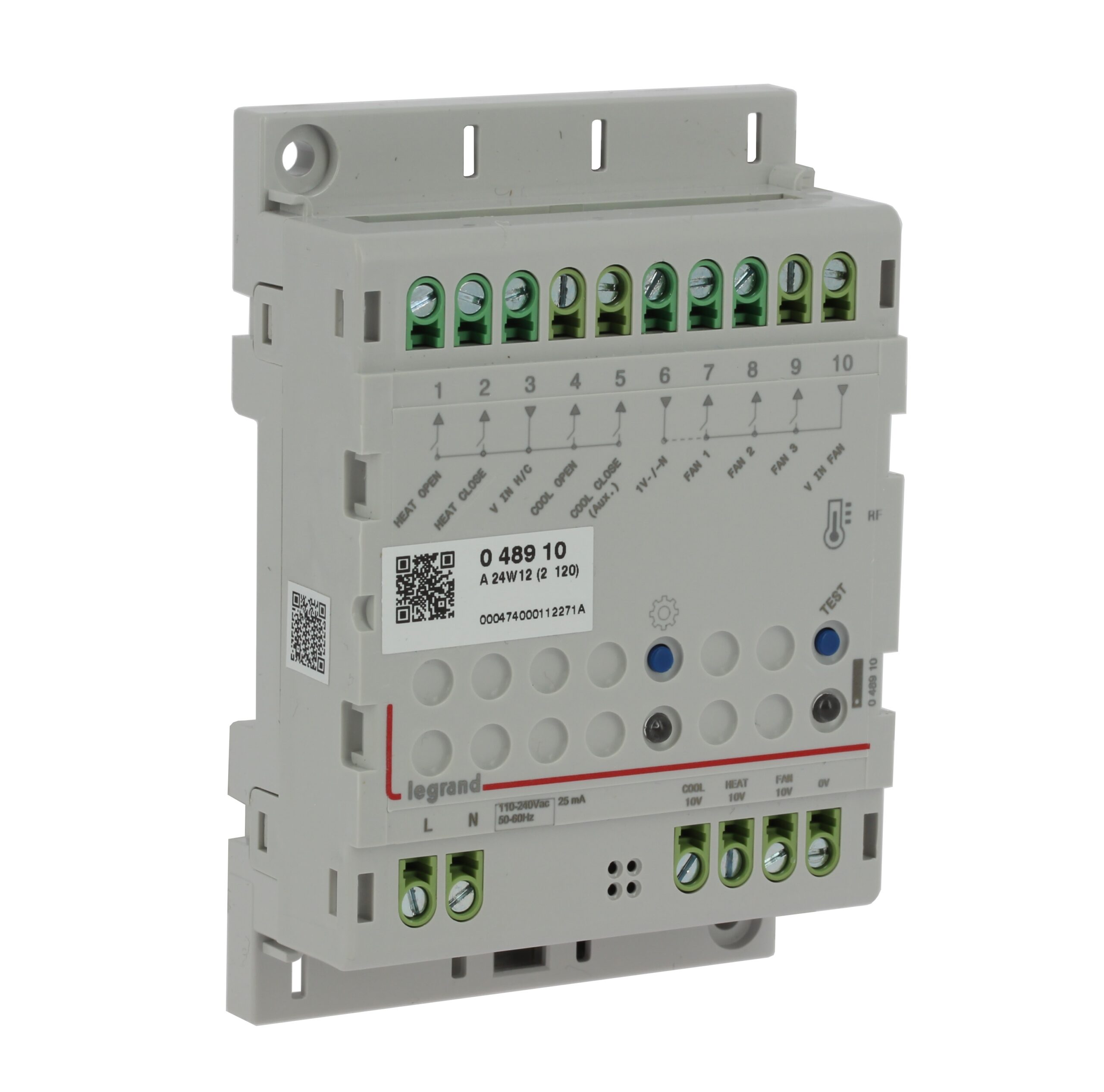

Legrand 0 489 10 – Bộ điều khiển nhiệt Zigbee cho hệ UX One

Legrand 0 489 10 – Bộ điều khiển nhiệt Zigbee lắp ray DIN cho hệ UX One (HVAC Actuator một zone)

Legrand 0 489 10 là bộ điều khiển nhiệt Zigbee dạng module lắp ray DIN, làm việc cùng thermostat UX One để điều khiển một zone sưởi và/hoặc làm mát trong phòng khách sạn. Module nhận lệnh không dây từ thermostat và trực tiếp đóng cắt quạt fan-coil ba cấp tốc độ cùng van nước, nhờ đó phần mạch lực HVAC nằm gọn trong tủ điện còn mặt tường phòng chỉ còn một panel cảm ứng. Nguồn cấp universal 110/240 VAC cho phép dùng chung một mã cho nhiều thị trường và nhiều cấu hình tủ. Theo catalogue Legrand, thiết bị có thể điều khiển nhiều loại tải khác nhau tùy yêu cầu dự án.

Điểm kỹ thuật đáng chú ý là công nghệ Zero-arcing: các ngõ ra quạt sử dụng chuyển mạch lai giữa bán dẫn và cơ điện, giúp hạn chế hồ quang khi đóng cắt và kéo dài tuổi thọ tiếp điểm — yếu tố quan trọng với fan-coil khách sạn chạy liên tục nhiều năm. Module có nút test một phím để kỹ thuật viên kiểm tra quạt và van ngay tại tủ khi thi công, không cần chờ cấu hình xong toàn hệ. Vì kết nối với thermostat bằng Zigbee, việc bổ sung hoặc thay thế bộ điều khiển nhiệt trong đợt cải tạo không kéo theo bất kỳ tuyến dây tín hiệu mới nào giữa tủ điện và tường phòng.

Điểm nổi bật

• Bộ điều khiển nhiệt Zigbee cho một zone sưởi và/hoặc làm mát, dùng kèm thermostat UX One
• Điều khiển quạt fan-coil ba cấp tốc độ và van nước từ tủ điện, không cần dây tín hiệu tới tường phòng
• Công nghệ Zero-arcing: chuyển mạch lai bán dẫn và cơ điện, kéo dài tuổi thọ tiếp điểm ngõ ra
• Nguồn cấp universal 110/240 VAC, phù hợp lưới điện Việt Nam
• Nút test một phím để kiểm tra quạt và van ngay tại tủ trong quá trình thi công
• Lắp ray DIN trong tủ điện phòng hoặc tủ điện tầng, gọn và dễ bảo trì
• Kết nối không dây hai chiều với thermostat — lý tưởng khi cải tạo hệ HVAC của khách sạn đang khai thác
• Theo catalogue Legrand, có thể điều khiển các loại tải khác nhau tùy yêu cầu dự án
• Thuộc hệ UX One nên dữ liệu vận hành được tập trung tại máy chủ 0 489 09 và mở lên BMS bằng BACnet, MQTT

Thông số kỹ thuật

Thông số đầy đủ có trong catalogue chính hãng — vui lòng tải bản PDF ở nút phía trên.

Mã đặt hàng

Ứng dụng trong dự án

Cải tạo hệ fan-coil của khách sạn đang khai thác

Khi nâng cấp điều khiển HVAC cho khách sạn đang bán phòng, phần khó nhất là tuyến dây từ tủ điện tới bộ điều nhiệt trên tường. Với 0 489 10, mạch lực quạt và van vẫn đấu tại tủ như cũ, còn lệnh điều khiển đi bằng Zigbee từ thermostat UX One nên không phải mở trần, đục tường hay kéo lại cáp tín hiệu. Đội thi công có thể thay thiết bị trong tủ vào ban ngày và thay thermostat trong ca trống phòng, giảm số đêm phòng phải đóng.

Phòng ngủ dùng fan-coil ba cấp tốc độ

Đa số phòng khách sạn tại Việt Nam dùng fan-coil nước lạnh có ba cấp tốc độ và van hai ngả hoặc ba ngả. Module 0 489 10 được thiết kế đúng cho cấu hình này: ba ngõ ra tốc độ quạt cộng điều khiển van, nhận nhiệt độ đặt và chế độ Auto trực tiếp từ thermostat. Nhờ Zero-arcing, tiếp điểm chịu được số lần đóng cắt lớn theo chu kỳ điều khiển nhiệt độ, hạn chế hỏng hóc trong vận hành dài hạn.

Tủ điện tầng phục vụ nhiều phòng

Trong nhiều thiết kế, mạch fan-coil của một dãy phòng được tập trung tại tủ điện tầng. Vì 0 489 10 lắp ray DIN và chỉ chiếm không gian nhỏ, có thể bố trí nhiều module trong cùng một tủ, mỗi module phục vụ một phòng và ghép không dây với thermostat của đúng phòng đó. Cách làm này giữ nguyên thói quen bảo trì tập trung của bộ phận kỹ thuật, đồng thời tránh đặt thiết bị điều khiển trong không gian khách.

Vận hành theo mùa và theo hiện diện

Kết hợp với cảm biến hiện diện trong thermostat, bộ điều khiển nhiệt cho phép hạ tải HVAC khi phòng trống và trả về nhiệt độ tiện nghi khi khách trở lại. Ở cấp tòa nhà, quản lý kỹ thuật theo dõi và điều chỉnh chế độ điều tiết nhiệt độ theo mùa thông qua phần mềm giám sát phòng, thay vì đi từng phòng chỉnh tay. Đây là nguồn tiết kiệm điện rõ rệt với khối phòng có công suất lạnh lớn.

Tích hợp hệ thống

0 489 10 không hoạt động độc lập mà luôn ghép cặp Zigbee với thermostat UX One, nơi chứa logic điều khiển phòng và cảm biến hiện diện. Các thiết bị khác trong phòng như actuator ON/OFF 0 038 02, micromodule đầu đọc thẻ 0 884 20, đèn báo hành lang 0 675 81 và công tắc kịch bản không pin cùng nằm trên một mạng mesh. Dữ liệu vận hành được máy chủ 0 489 09 tập trung và chia sẻ lên BMS hoặc PMS bằng BACnet và MQTT.

• Ghép cặp và cấu hình cùng thermostat UX One bằng phần mềm Hotel + Project
• Một module 0 489 10 phục vụ một zone sưởi và/hoặc làm mát
• Không hỗ trợ BUS KNX và LON — thiết bị làm việc trên hạ tầng vô tuyến Zigbee của hệ UX One
• Trạng thái và nhiệt độ phòng hiển thị trên phần mềm Hotel Room Supervision qua máy chủ 0 489 09
• Kết hợp actuator 0 038 02 khi cần mở rộng thêm mạch chiếu sáng hoặc ổ cắm điều khiển được
• Tích hợp lên BMS bên thứ ba bằng BACnet và MQTT ở cấp hệ thống

Mua Legrand 0 489 10 chính hãng tại Việt Nam

IHN cung cấp bộ điều khiển nhiệt Zigbee Legrand 0 489 10 cùng toàn bộ dòng UX One gồm thermostat 230V và 24V, actuator ON/OFF 0 038 02, micromodule đầu đọc thẻ, đèn báo hành lang và máy chủ khách sạn 0 489 09. Là nhà tích hợp ELV, IHN không chỉ bán thiết bị mà còn khảo sát hiện trạng fan-coil, xác định số zone cần điều khiển cho từng loại phòng, kiểm tra vị trí tủ điện so với vùng phủ sóng Zigbee và cấu hình hệ thống bằng Hotel + Project. Chúng tôi hỗ trợ thi công phòng mẫu, nghiệm thu và chuyển giao vận hành cho bộ phận kỹ thuật khách sạn. Liên hệ IHN để nhận báo giá dự án.

Câu hỏi thường gặp

0 489 10 dùng để làm gì trong hệ UX One?

Đây là bộ điều khiển nhiệt lắp ray DIN, làm phần chấp hành cho thermostat UX One. Module nhận lệnh không dây Zigbee từ thermostat rồi đóng cắt quạt fan-coil ba cấp tốc độ và van nước cho một zone sưởi hoặc làm mát. Nhờ đó mạch lực HVAC nằm trong tủ điện, còn thiết bị trên tường phòng chỉ là panel cảm ứng của khách.

Module này có chạy độc lập không cần thermostat không?

Không. 0 489 10 được thiết kế để dùng kết hợp với thermostat UX One, nơi chứa cảm biến, logic điều khiển và giao diện người dùng. Bản thân module không có ngõ vào số và không có màn hình, chỉ có nút test một phím phục vụ kiểm tra quạt và van khi thi công. Vì vậy trong danh mục vật tư luôn phải đi kèm ít nhất một thermostat cho mỗi phòng.

Zero-arcing mang lại lợi ích gì?

Zero-arcing là cách chuyển mạch lai giữa linh kiện bán dẫn và tiếp điểm cơ điện, giúp giảm hồ quang phát sinh lúc đóng cắt tải quạt. Với fan-coil khách sạn thay đổi tốc độ nhiều lần mỗi ngày trong suốt vòng đời thiết bị, giải pháp này hạn chế mòn tiếp điểm và giảm rủi ro hỏng ngõ ra, qua đó giảm chi phí bảo trì cho bộ phận kỹ thuật.

Một module điều khiển được bao nhiêu zone?

Theo mô tả của Legrand, 0 489 10 là bộ điều khiển nhiệt nâng cao cho một zone sưởi và/hoặc làm mát. Phòng có nhiều zone độc lập, chẳng hạn suite có phòng khách và phòng ngủ dùng hai fan-coil riêng, cần tính số module tương ứng với số zone trong giai đoạn thiết kế. IHN hỗ trợ bóc tách số lượng theo từng loại phòng.

Lắp module ở đâu là hợp lý?

Module lắp trên ray DIN, cấp bảo vệ IP20 nên phải đặt trong tủ điện. Tùy thiết kế, tủ có thể nằm trong phòng, trong hộp kỹ thuật cạnh cửa hoặc tại tủ điện tầng phục vụ nhiều phòng. Khi chọn vị trí, cần lưu ý khoảng cách và vật cản giữa tủ và thermostat để bảo đảm chất lượng liên kết Zigbee trên băng ISM 2,4 GHz.

Thiết bị có hỗ trợ KNX hay LON không?

Không. 0 489 10 làm việc trên hạ tầng vô tuyến Zigbee của hệ UX One và không hỗ trợ BUS KNX hay LON. Việc tích hợp với hệ quản lý tòa nhà được thực hiện ở cấp hệ thống thông qua máy chủ khách sạn 0 489 09 bằng BACnet và MQTT, thay vì đấu nối giao thức trực tiếp tại từng module trong phòng.
